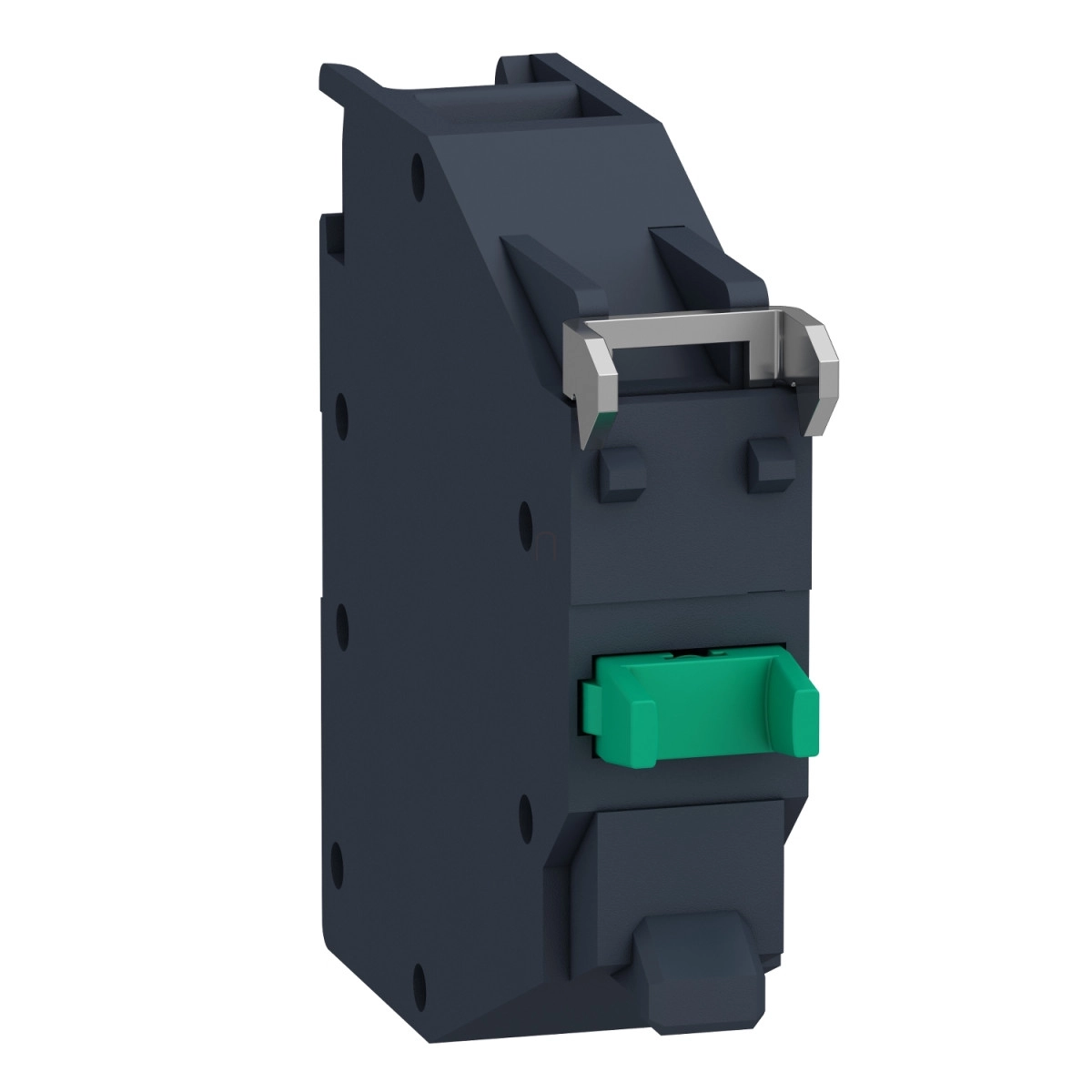

Schneider Electric Harmony XB4 - ATEX DG - ZBE101GEX -érintkező blokk, 1NO, csavaros csatlakozó
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZBE101GEX modell egyetlen záróérintkezővel (1NO - normally open) rendelkezik, amely standard működésű. A termék előlapi szerelésű, és csavaros csatlakozókkal van ellátva, amelyek lehetővé teszik 2 x 1,5 mm² vezeték csatlakoztatását kábelvég nélkül, vagy 1 x 2,5 mm² vezeték csatlakoztatását kábelvéggel. Az érintkezők speciális gázvédett kialakításúak, ami növeli a biztonságot veszélyes környezetben. A termék Ex db eb IIC Gb ATEX jelöléssel rendelkezik, ami jelzi robbanásbiztos kialakítását.
A ZBE101GEX kiváló műszaki paraméterekkel büszkélkedhet. Működési útja pontosan meghatározott: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont) és 4,452 mm (teljes út). Működtetési ereje 3,962 N, mechanikai élettartama pedig kiemelkedő, 1.000.000 kapcsolási ciklus. A csatlakozók meghúzási nyomatéka 0,8-1,2 Nm között kell hogy legyen az IEC 60947-1 szabvány szerint. A termék hagyományos termikus áramerőssége szabad levegőben (Ith) 10 A az IEC 60947-5-1 szerint, szigetelési feszültsége (Ui) pedig 415 V. Névleges üzemi árama változik a feszültségtől és áramnemtől függően: AC A600 esetén 1,9 A 380 V-nál, 3 A 240 V-nál, 6 A 120 V-nál; DC Q300 esetén 0,27 A 250 V-nál, 0,55 A 125 V-nál, 2,87 A 24 V-nál, mind az IEC 60947-5-1 szabvány szerint.
A Schneider Electric Harmony XB4 ATEX sorozatú ZBE101GEX kivételes hőmérséklet-tartománnyal rendelkezik, -50 és +75°C közötti üzemi hőmérséklettel, valamint -50 és +70°C közötti tárolási hőmérséklettel. Ez a termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60079-sorozat robbanásbiztos berendezésekre vonatkozó szabványait, valamint UL és CSA tanúsítványokkal is rendelkezik. Különösen alkalmas Class I Division 2 besorolású veszélyes területeken történő alkalmazásra. Fizikai méreteit tekintve a CAD szerinti szélessége 38 mm, magassága 10 mm, mélysége 42,4 mm. A kompakt kialakítás elősegíti a helytakarékos beépítést ipari vezérlőrendszerekbe, miközben maximális biztonságot nyújt a veszélyes környezetekben.
Schneider Electric Harmony XB4 - ATEX DG - ZBE101GEX -érintkező blokk, 1NO, csavaros csatlakozó műszaki adatok
Alapjellemzők
Termékcsalád: Harmony XB4
Terméktípus: Érintkező blokk
Rövid terméknév: ZBE
Érintkező működése: Standard
Érintkező blokk típusa: Egyérintkezős
Érintkezők használata: Gázvédett érintkező
Csatlakozások - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 38 mm
CAD szerinti teljes magasság: 10 mm
CAD szerinti teljes mélység: 42,4 mm
Jelölés: Ex db eb IIC Gb
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolódási pont)
4,622 mm (állapotváltási pont)
4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Hagyományos termikus áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]:
1,9 A 380 V, AC, A600 esetén az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 esetén az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 esetén az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 esetén az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 esetén az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 esetén az IEC 60947-5-1 szerint
Blokk szerelése: Elölről
Környezet
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -50...70 °C
Üzemi környezeti levegőhőmérséklet: -50...75 °C
Szabványok:
EN/IEC 60079-7
EN/IEC 60079-0
EN/IEC 60079-1
EN/IEC 60079-31
UL 60079-31
UL 60079-0
CSA C22.2 No 213
UL 60079-1
ANSI/ISA 12.12.01
Termék tanúsítványok: cULus
Környezeti jellemzők: I. osztályú, 2. divízió szerinti veszélyes hely
