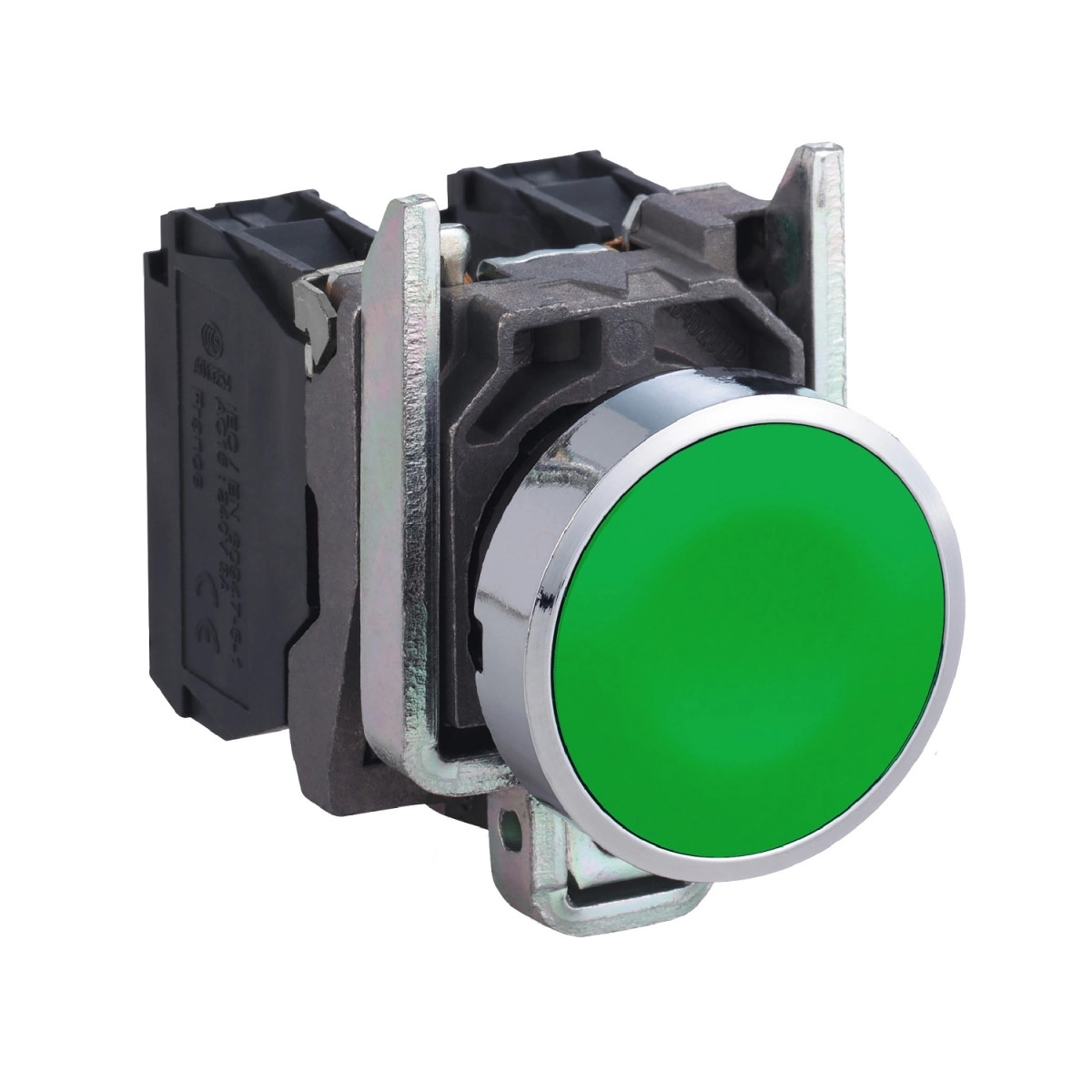

A Schneider Electric Harmony XB4BA35 egy csúcsminőségű, zöld színű, kerek nyomógomb, amely a Harmony XB4 termékcsalád részeként megbízható vezérlési megoldást kínál ipari környezetben. Ez a prémium minőségű nyomógomb különösen robusztus kialakítással rendelkezik, amely ideálissá teszi magas igénybevételű alkalmazásokhoz, ahol fontos a tartósság és a megbízható működés.
A XB4BA35 modell egy 22,5 mm-es szerelési átmérővel rendelkező, komplett fém nyomógomb, amely króm bevonatú fém előlappal és zamak anyagú rögzítőgyűrűvel készül. A nyomógomb süllyesztett kivitelű, zöld színű, jelölés nélküli kezelőfelülettel és rugós visszatérítéssel rendelkezik. A kapcsolási funkciót 1 nyitó (NC) és 1 záró (NO) érintkezőpár biztosítja, lassú bontású működéssel, amely a vezérlési alkalmazások széles körében használható. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló villamos vezetőképességet és tartósságot biztosít.
Műszaki szempontból a XB4BA35 nyomógomb kiemelkedő teljesítményt nyújt. A 10 A-es konvencionális hőáram, valamint a 600 V-os névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) és a 6 kV-os lökőfeszültség-állóság megfelelő biztonságot nyújt különböző alkalmazásokban. A nyomógomb AC-15 kategóriában 3 A névleges üzemi árammal rendelkezik 240 V-on, míg DC-13 kategóriában 0,27 A-rel 250 V-on. A termék mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, míg elektromos élettartama AC-15 kategóriában 1 millió ciklus 2 A terhelésnél 230 V-on. A kapcsolási megbízhatóság kiváló, tiszta környezetben Λ < 10^(-8) 17 V és 5 mA esetén.
A Schneider Electric XB4BA35 nyomógomb kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69, IP69K védettségi osztályoknak megfelelő, valamint NEMA 13 és NEMA 4X szabványoknak is eleget tesz. Az IK06 ütésállósági fokozat biztosítja a mechanikai szilárdságot. A termék kiválóan ellenáll a szélsőséges környezeti feltételeknek, -40°C és +70°C közötti működési és tárolási hőmérséklet-tartománnyal. Rezgésállósága 5 g (2-500 Hz frekvenciatartományban), míg ütésállósága 30 g (18 ms) és 50 g (11 ms) félszinusz hullámú gyorsulásnál. A nyomógomb magas nyomású mosással szemben is ellenálló (7000000 Pa, 55 °C-on, 0,1 m távolságból).
A termék csatlakoztatása csavaros sorkapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A meghúzási nyomaték 0,8-1,2 Nm között van. A nyomógomb méretei (magasság x szélesség x mélység): 47 mm x 30 mm x 52 mm. Számos nemzetközi szabványnak (IEC, UL, CSA, JIS) megfelelő tanúsítvánnyal rendelkezik, és különböző terméktanúsítások (CSA, LROS, BV, UL, DNV) igazolják a minőségét. A Schneider Electric XB4BA35 nyomógomb ideális választás vezérlőpanelekhez, gépek irányításához, valamint olyan ipari környezetben, ahol fontos a tartósság, a megbízhatóság és a magas szintű védettség.
Schneider Electric Harmony XB4 - XB4BA35 -komplett fém nyomógomb, Ø22, visszatérő, 1NO+1NC, zöld műszaki adatok
Alap jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék típusa: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Kialakítás és működés
Jelzőegység formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelölés nélküli
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozási adatok
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretadatok
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapocsleirás ISO n°1: (11-12)NC
Ellenállási jellemzők
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési adatok
Működési út: 1,5 mm (NC elektromos állapot változás)
2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változás
3,8 N NO elektromos állapot változás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej kialakítás
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Villamos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn terjedő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 3 A 120 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 4 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,2 A 110 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,5 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Villamos megbízhatóság
Λ < 10^(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10^(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
UL 508
JIS C8201-1
Terméktanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
