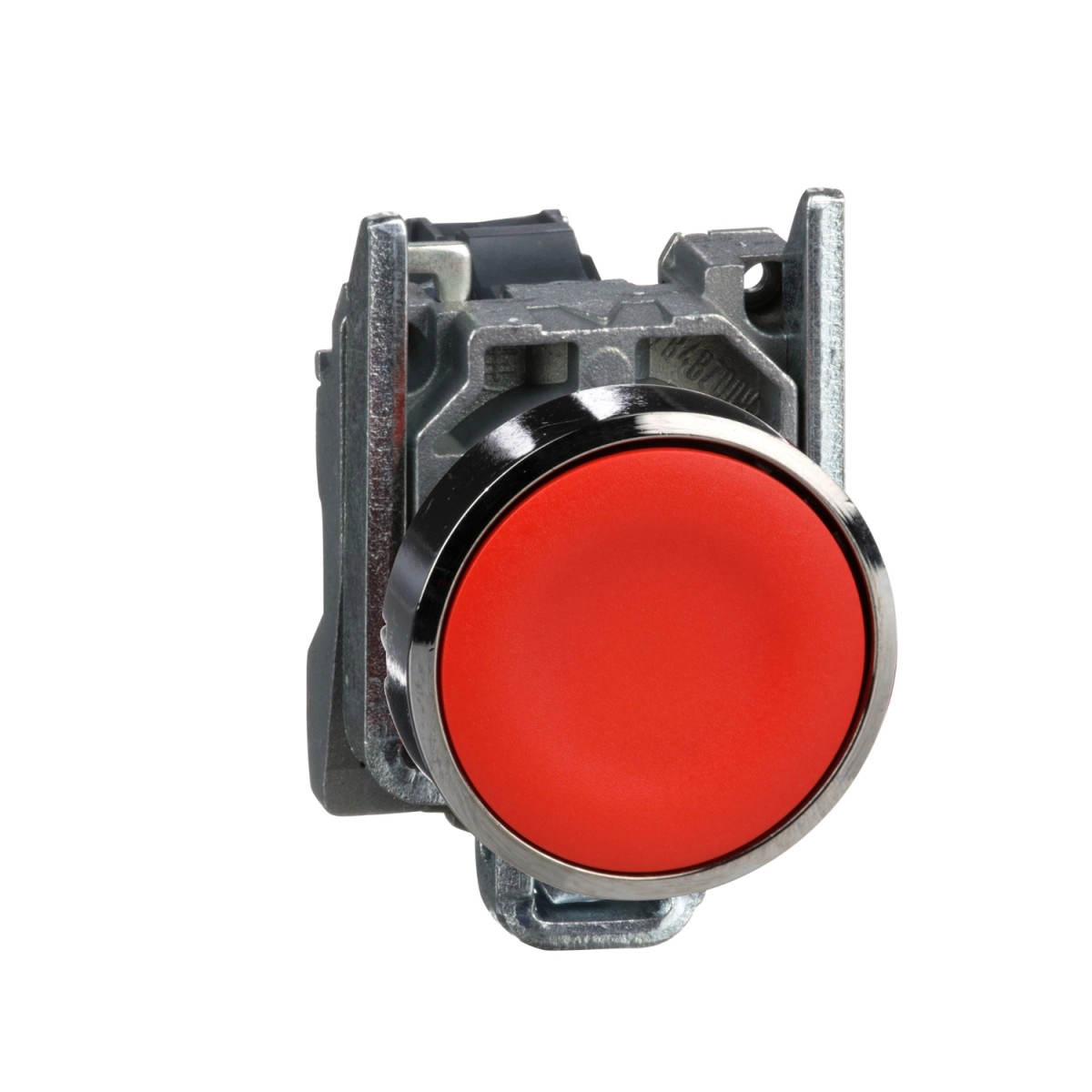

A Schneider Electric Harmony XB4 termékcsalád XB4BA42 cikkszámú nyomógombja egy kiváló minőségű, professzionális ipari vezérlőelem, amely tökéletes választás automatizálási és vezérlési rendszerekhez. Ez a komplett fém nyomógomb a Schneider Electric elismert minőségét képviseli, amely évtizedek óta vezető szerepet tölt be az ipari automatizálási megoldások piacán.
A XB4BA42 nyomógomb piros színű, kerek, süllyesztett kivitelű, jelölés nélküli kezelőfelülettel rendelkezik, amely 22,5 mm-es szabványos furatba szerelhető. A termék visszatérő rugós működésű, ami azt jelenti, hogy a nyomógomb elengedése után automatikusan visszatér alaphelyzetbe. A vezérlőelem 1NC (egy nyitó) érintkezőt tartalmaz, amely slow-break (lassú bontás) működésű, biztosítva a megbízható kapcsolási folyamatot. A krómozott fém előlap és a Zamak rögzítőgyűrű garantálja a termék tartósságát még a legmostohább ipari környezetben is.
Műszaki paramétereiben a XB4BA42 kiemelkedő teljesítményt nyújt. A nyomógomb működési tartománya 1,5 mm (NC állapotváltáskor) és a teljes út 4,3 mm, valamint a működtetési erő 3,5 N az NC kontaktus állapotváltásához. A termék 10 millió mechanikai működési ciklust garantál, így hosszú távon is megbízható vezérlési megoldást biztosít. Elektromos paramétereit tekintve a hagyományos szabad levegőn mért hőáram 10 A (IEC 60947-5-1 szerint), névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett), valamint névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram különböző terhelési kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, míg DC-13 esetén 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál.
A termék rendkívül magas védelmi szintet biztosít a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások is bizonyítanak. A NEMA 13 és NEMA 4X minősítések szintén jelzik, hogy a kapcsoló különleges védelmet nyújt a por, az olaj, a víz és a korrózió ellen. Megfelel az IK06 fokozatú mechanikai ütésállóságnak is. A 7000000 Pa nyomású, 55°C hőmérsékletű vízsugárral szemben is ellenálló 0,1 méter távolságból. A termék széles hőmérsékleti tartományban használható: -40°C és +70°C között mind tárolási, mind üzemi körülmények között. Számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, UL 508, CSA C22.2 No 14 és más szabványokat, valamint rendelkezik CSA, LROS, BV, UL és DNV tanúsításokkal is.
Schneider Electric Harmony XB4 - XB4BA42 -komplett fém nyomógomb, Ø22, visszatérő, 1NC, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Rövid terméknév: XB4
Termék vagy komponens típusa: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Piros süllyesztett, jelölés nélkül
Fej típusa: Szabvány
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (21-22)NC
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti
Működési út: 1,5 mm (NC elektromos állapotváltozás)
Teljes működési út: 4,3 mm
Működtetési erő: 3,5 N NC elektromos állapotváltozásnál
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavar jellemzői
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kompatibilis: Pozidriv 1-es csavarhúzóval, lapos Ø 4 mm csavarhúzóval, lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Villamos élettartam
AC-15, 2 A, 230 V: 1000000 ciklus, működtetési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
AC-15, 3 A, 120 V: 1000000 ciklus, működtetési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
AC-15, 4 A, 24 V: 1000000 ciklus, működtetési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
DC-13, 0,2 A, 110 V: 1000000 ciklus, működtetési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
DC-13, 0,5 A, 24 V: 1000000 ciklus, működtetési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
