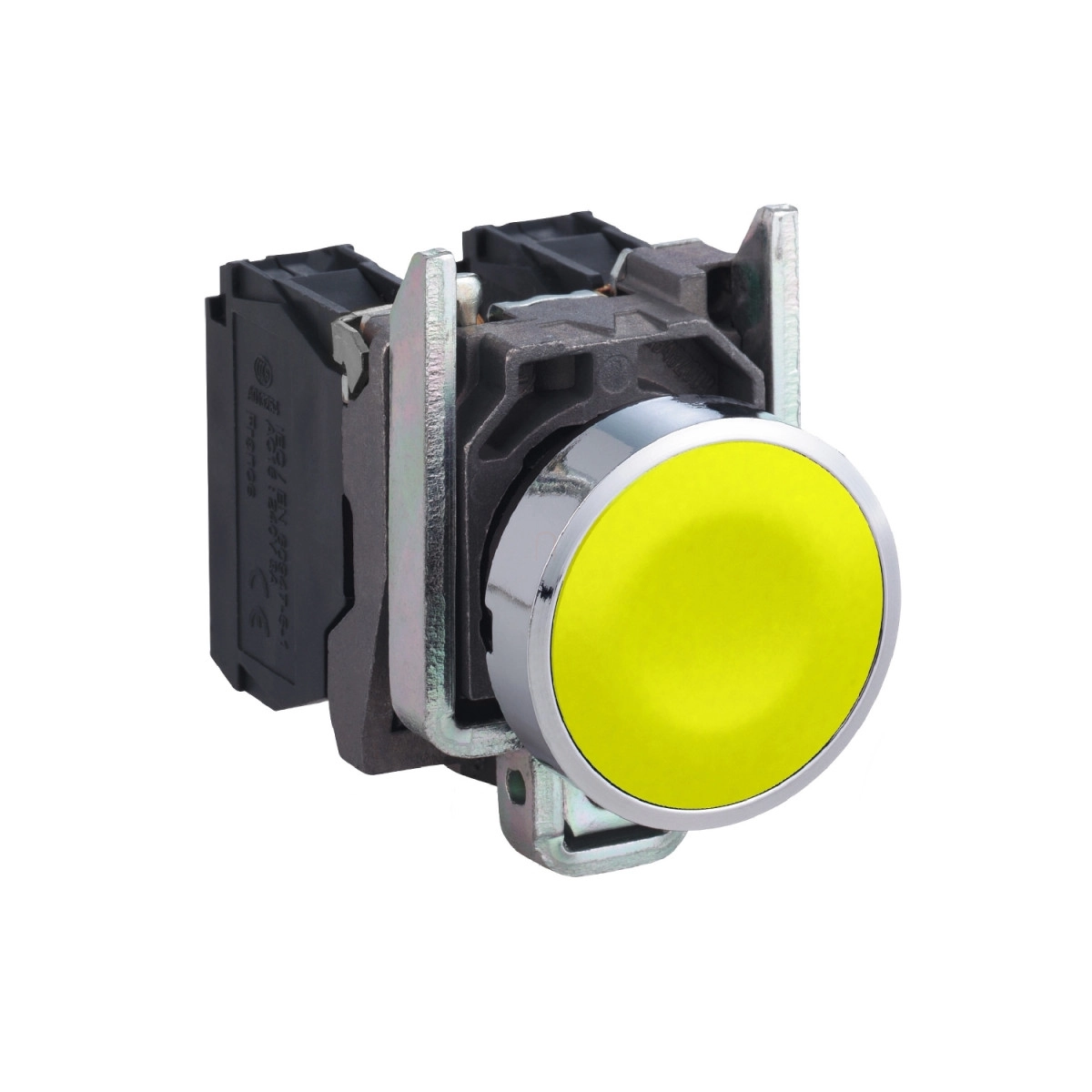

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BA51 egy prémium minőségű, 22 mm átmérőjű, sárga színű nyomógomb, amely számos ipari alkalmazásban ideális megoldást kínál. Ez a visszatérő rugós működtetésű nyomógomb 1NO (egy záró) érintkezővel rendelkezik, így tökéletes vezérlési megoldást jelent különböző ipari berendezések, gépek és rendszerek számára.
A termék kiemelkedő minőségű anyagokból készül: krómozott fém előlapi kerettel és Zamak rögzítőgyűrűvel rendelkezik, ami különleges tartósságot és prémium megjelenést biztosít. A nyomógomb feje kerek, sárga színű és jelöletlen, süllyesztett kialakítású, ami könnyen beazonosíthatóvá teszi a kezelőpanelen. A standard fejkialakítás lehetővé teszi, hogy különböző vezérlési pontokon egységes megjelenést biztosítson.
A Schneider Electric XB4BA51 nyomógomb műszaki tulajdonságai is figyelemre méltóak. Az érintkezők lassú bontásúak, ezüst ötvözetből (Ag/Ni) készülnek, és csavaros kapcsokkal csatlakoztathatók. A kapcsok maximum 2 x 1,5 mm² vezetékkeresztmetszetet fogadnak kábelvéggel (IEC 60947-1 szerint), illetve 1 x 0,22...2 x 2,5 mm²-t kábelvég nélkül. A nyomógomb méretei: 47 mm magasság, 30 mm szélesség és 52 mm mélység. A működtetési erő 3,8 N az érintkezők elektromos állapotváltozásához, a teljes működési út pedig 4,3 mm. A mechanikai élettartam rendkívül hosszú, 10 millió kapcsolási ciklus. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: keresztfejű (Philips 1-es és Pozidriv 1-es), valamint lapos (Ø 4 mm és Ø 5,5 mm).
Az XB4BA51 nyomógomb kiemelkedő elektromos tulajdonságokkal is rendelkezik. A konvencionális hőáram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség (Uimp) pedig 6 kV az IEC 60947-1 szerint. A névleges üzemi áramok különböző alkalmazási kategóriákra: 3 A 240 V-nál AC-15, A600 kategóriában; 6 A 120 V-nál AC-15, A600 kategóriában; 0,1 A 600 V-nál DC-13, Q600 kategóriában; és így tovább. Az elektromos élettartam szintén kiemelkedő, 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. Az elektromos megbízhatósági tényező tiszta környezetben Λ < 10^(-6) 5 V és 1 mA esetén, illetve Λ < 10^(-8) 17 V és 5 mA esetén az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB4 - XB4BA51 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga, süllyesztett, jelöletlen
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO
Érintkezők működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (13-14)NO
Ellenállóság nagynyomású mosásra: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegős hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Elektromos jellemzők
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, <3600 ciklus/óra működési frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-nál és 1 mA-nál tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-5
IEC 60947-5-1
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
