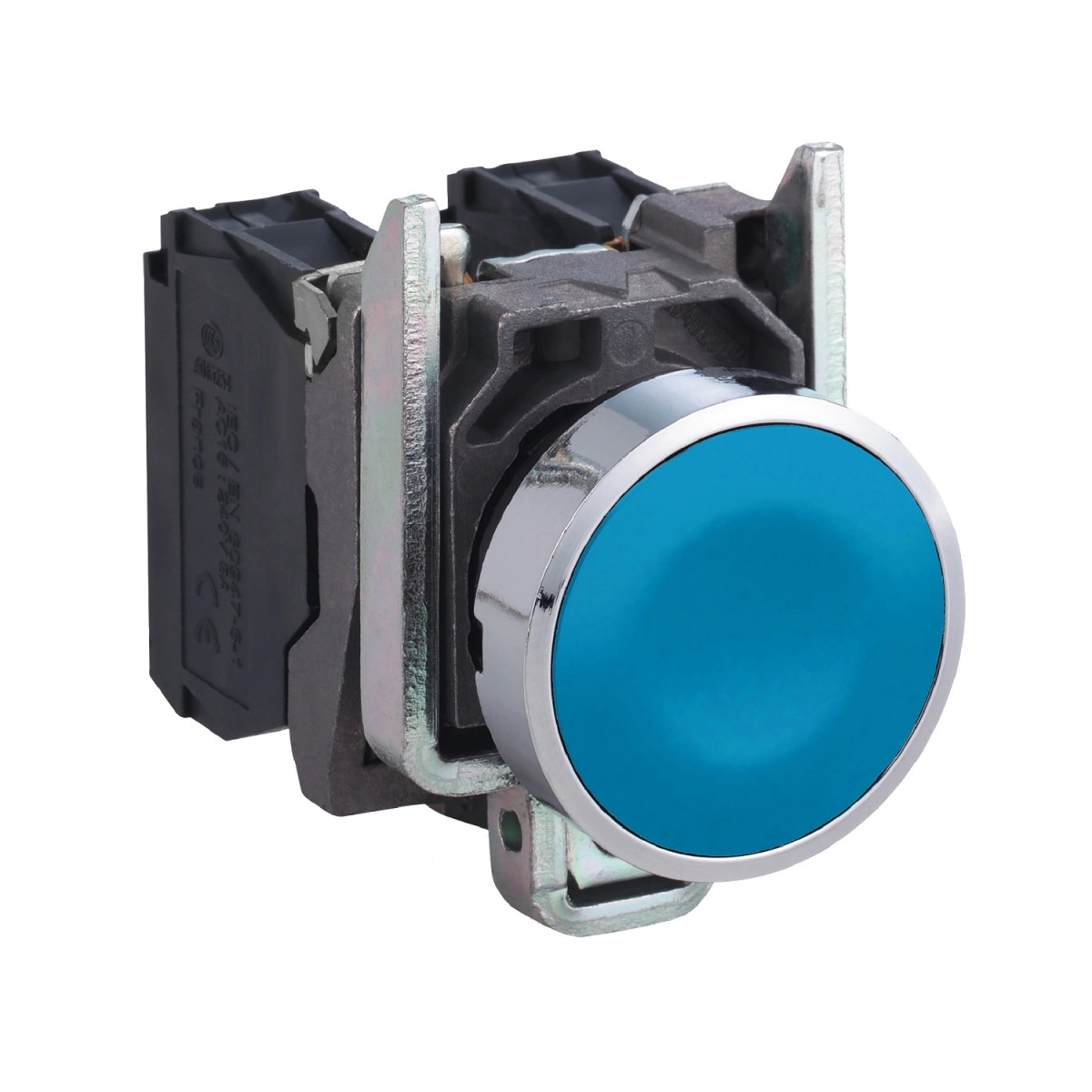

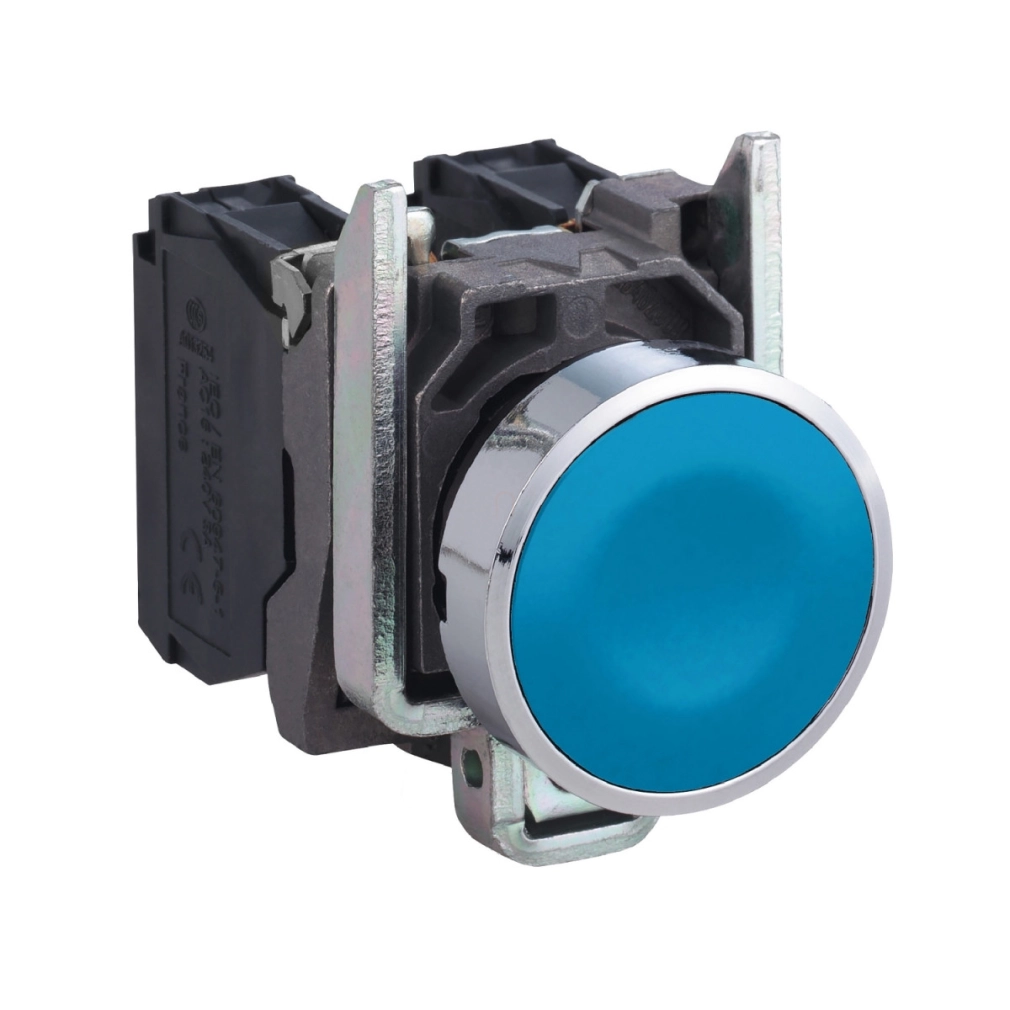

A Schneider Electric Harmony XB4BA61 egy professzionális, komplett fém nyomógomb, amely ipari környezetbe terveztek. Ez a kiváló minőségű, 22 mm átmérőjű, kék színű, jelöletlen nyomógomb rugós visszatérésű működést biztosít, és egy normál nyitott (1NO) érintkezővel rendelkezik. A termék tökéletes választás vezérlőpanelekhez, ipari berendezésekhez és automatizálási rendszerekhez, ahol megbízható, tartós és könnyen használható kezelőszervekre van szükség.
A Harmony XB4 sorozat tagjaként ez a nyomógomb ötvözi a Schneider Electric kiváló minőségét és megbízhatóságát. A krómozott fém előlap és a Zamak rögzítőgyűrű biztosítja a hosszú élettartamot és a tartósságot még a legigényesebb ipari környezetben is. A kerek, süllyesztett forma elegáns megjelenést kölcsönöz, miközben maximális funkcionalitást biztosít. Az XB4BA61 nyomógomb szabványos fejkialakítással rendelkezik, és beszerelése 22,5 mm-es szerelőnyílásba történik, ami kompatibilis a legtöbb ipari vezérlőpanellel.
A termék műszaki paraméterei kiemelkedőek: 10 millió ciklusos mechanikai élettartam, amely garantálja a hosszú távú megbízhatóságot. A csavaros kapocstípusú csatlakozók lehetővé teszik a ≤ 2 x 1,5 mm² kábelcsatlakozást kábelbilinccsel, vagy 1 x 0,22...2 x 2,5 mm² csatlakozást kábelbillincs nélkül. A működtetési út 4,3 mm teljes úttal rendelkezik, ebből 2,6 mm az elektromos állapotváltásig. A működtetéshez 3,8 N erő szükséges. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet biztosít. Az alkalmazható csavarfejek többféle csavarhúzóval kompatibilisek: kereszthornyos (Philips 1-es méret és pozidriv 1-es méret), valamint lapos (Ø 4 mm és Ø 5,5 mm).
Az XB4BA61 nyomógomb villamos paraméterei lenyűgözőek: 10A hagyományos szabad levegőn való termikus áram, 600V névleges szigetelési feszültség, 6 kV névleges lökőfeszültség-állóság. A különböző alkalmazási területekhez a termék változatos névleges üzemi áramértékekkel rendelkezik: 3A (240V, AC-15), 6A (120V, AC-15), 1,2A (600V, AC-15) váltakozó áramú alkalmazásokhoz, illetve 0,1A (600V, DC-13), 0,27A (250V, DC-13), 0,55A (125V, DC-13) egyenáramú alkalmazásokhoz. Az elektromos élettartam is kiemelkedő: 1 millió ciklus különböző terhelési feltételek mellett. A megbízhatóságot jelzi, hogy tiszta környezetben a meghibásodási arány rendkívül alacsony: Λ < 10^(-6) 5V és 1 mA esetén, illetve Λ < 10^(-8) 17V és 5 mA esetén.
Schneider Electric Harmony XB4 - XB4BA61 -komplett fém nyomógomb, Ø22, visszatérő, 1NO, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy alkatrész típus: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Minimális eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérés
Működtető profil: Kék süllyesztett, jelöletlen
Fejforma: Szabványos
Kapcsolat jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkezők működtetése: Lassú bontású
Csatlakozások - kapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapocs leírás ISO n°1: (13-14)NO
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Működési út: 2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Villamos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működtetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működtetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működtetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működtetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működtetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védelem kezelése: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1
IEC 60947-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
IEC 60947-5-5
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
