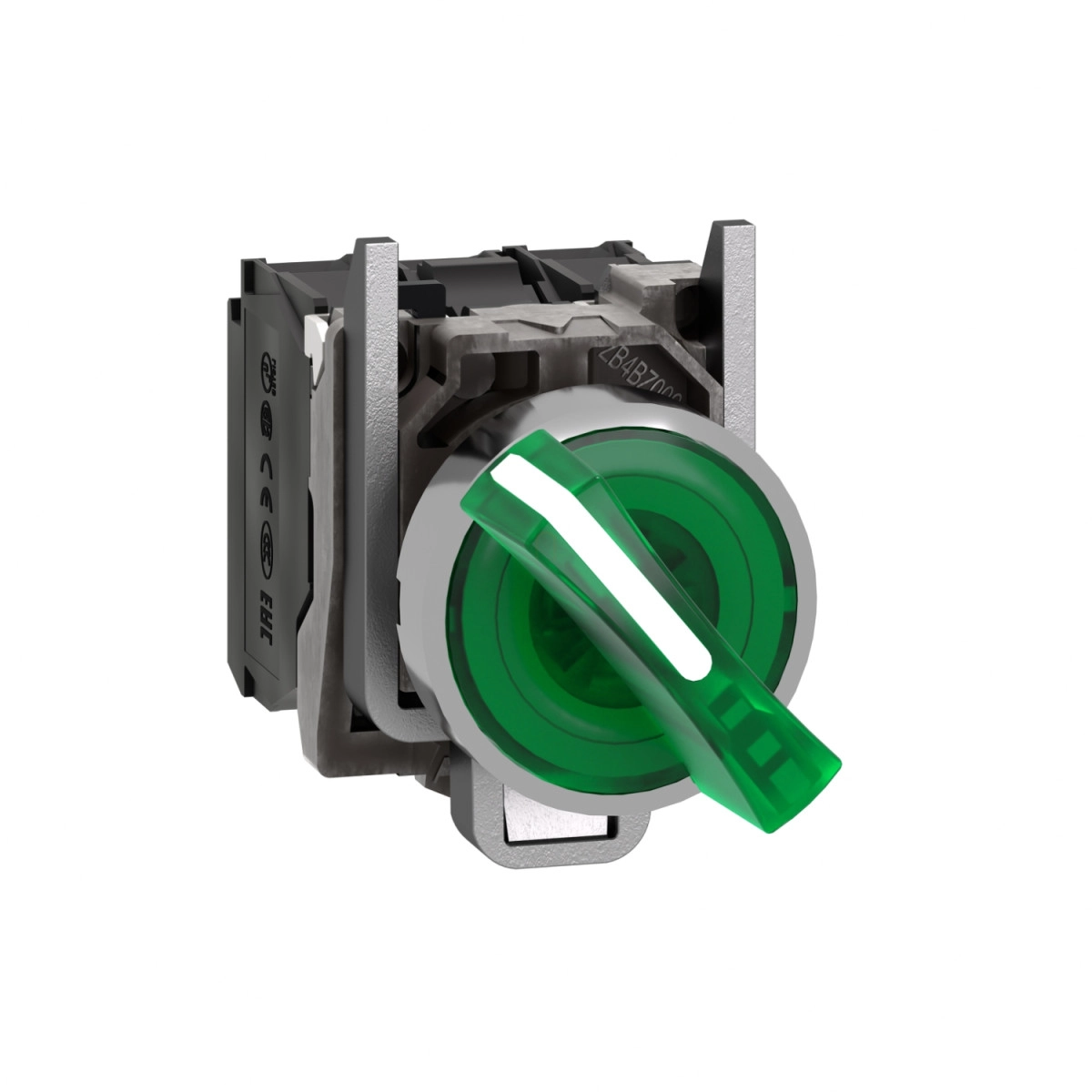

A Schneider Electric Harmony XB4 termékcsalád XB4BK123B5 LED világító választókapcsolója professzionális ipari alkalmazásokra tervezett, kiváló minőségű vezérlőeszköz. Ez a 22 mm átmérőjű, zöld standard fogantyús modell tökéletes választás olyan környezetben, ahol a kapcsolók állapotának vizuális visszajelzése is fontos, nem csupán a mechanikus funkció.
A Harmony XB4BK123B5 választókapcsoló krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiemelkedő tartósságot biztosít még a legmostohább ipari környezetben is. A kapcsoló két állású (90°-os elfordulással), és 1NO + 1NC érintkezőkonfigurációval érkezik. A beépített univerzális LED fényforrás 24 V AC/DC tápfeszültséggel működik (50/60 Hz), mindössze 18 mA áramfelvétel mellett, és kivételes, 100 000 órás élettartamot kínál. Az univerzális LED blokkok kompatibilitása lehetővé teszi a rugalmas felhasználást különböző rendszerekben.
Műszaki szempontból a Harmony XB4BK123B5 kapcsoló kiemelkedő paraméterekkel rendelkezik. A 0,14 Nm működtetési nyomaték, az 1 000 000 ciklusos mechanikai élettartam, valamint a kiterjedt elektromos élettartam (1 000 000 ciklus különböző terhelési feltételek mellett) hosszú távú, megbízható működést garantál. Az ezüstötvözet (Ag/Ni) érintkezők biztosítják a stabil elektromos teljesítményt. A kapcsoló hagyományos szabad levegős termikus árama (Ith) 10 A az IEC 60947-5-1 szabványnak megfelelően, névleges szigetelési feszültsége (Ui) pedig 600 V (3-as szennyezettségi fok). Névleges lökőfeszültség-állósága (Uimp) 6 kV az IEC 60947-1 szabvány szerint.
Az XB4BK123B5 kapcsoló rendkívül robusztus kialakítása figyelemreméltó védelmi szintet biztosít: IP66, IP67, IP69, IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), továbbá kiemelkedő rezgés- és ütésállósággal bír: 5 gn rezgésállóság (2-500 Hz) és akár 50 gn ütésállóság (11 ms időtartam). A kapcsoló -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek között is megbízható működést biztosít.
A Schneider Electric XB4BK123B5 választókapcsoló számos nemzetközi minősítéssel rendelkezik, beleértve a DNV, LROS, BV, CSA és UL tanúsítványokat, így globálisan alkalmazható különféle ipari környezetekben. A 0,8-1,2 Nm meghúzási nyomatékkal, csavaros kapocsvégződésekkel szerelhető kapcsoló kompatibilis számos csavarhúzótípussal, beleértve a keresztfejű (Philips No. 1, Pozidriv No. 1) és lapos (Ø 4 mm, Ø 5,5 mm) csavarhúzókat. Méreteivel (magasság: 47 mm, szélesség: 30 mm, mélység: 68 mm) és szerelési igényeivel (javasolt furatátmérő: Ø 22,5 mm) könnyen integrálható a legtöbb vezérlőpanelbe és kapcsolószekrénybe.
Schneider Electric Harmony XB4 - XB4BK123B5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 24 V, 1NO+1NC, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító választókapcsoló
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Kezelőszerv profilja: Zöld standard fogantyú
Kezelőszerv helyzete: 2 pozíció 90°
Kezelőszerv típusa: stay put (rögzített)
Jelzőegység fejének alakja: Kerek
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Slow-break (lassú bontás)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelszorítóval az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok, >= 1 x 0,22 mm² kábelszorító nélkül az IEC 60947-1 szabványnak megfelelően
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 68 mm
Működtető nyomaték: 0,14 N.m elektromos állapot változtatása nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
Védelmi jellemzők
IP védettségi fok: IP66 az IEC 60529 szabvány szerint
IP67
IP69
IP69K
NEMA védettségi fok: NEMA 13
NEMA 4X
IK védettségi fok: IK04 az IEC 50102 szabványnak megfelelően
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szabványnak megfelelően
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Védő kezelés: TH
Nagynyomású mosó ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos jellemzők
[Ith] hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] névleges szigetelési feszültség: 600 V (3. szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Tanúsítványok
Termék tanúsítványok: DNV
LROS (Lloyds register of shipping)
BV
CSA
UL
Szabványok: IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
