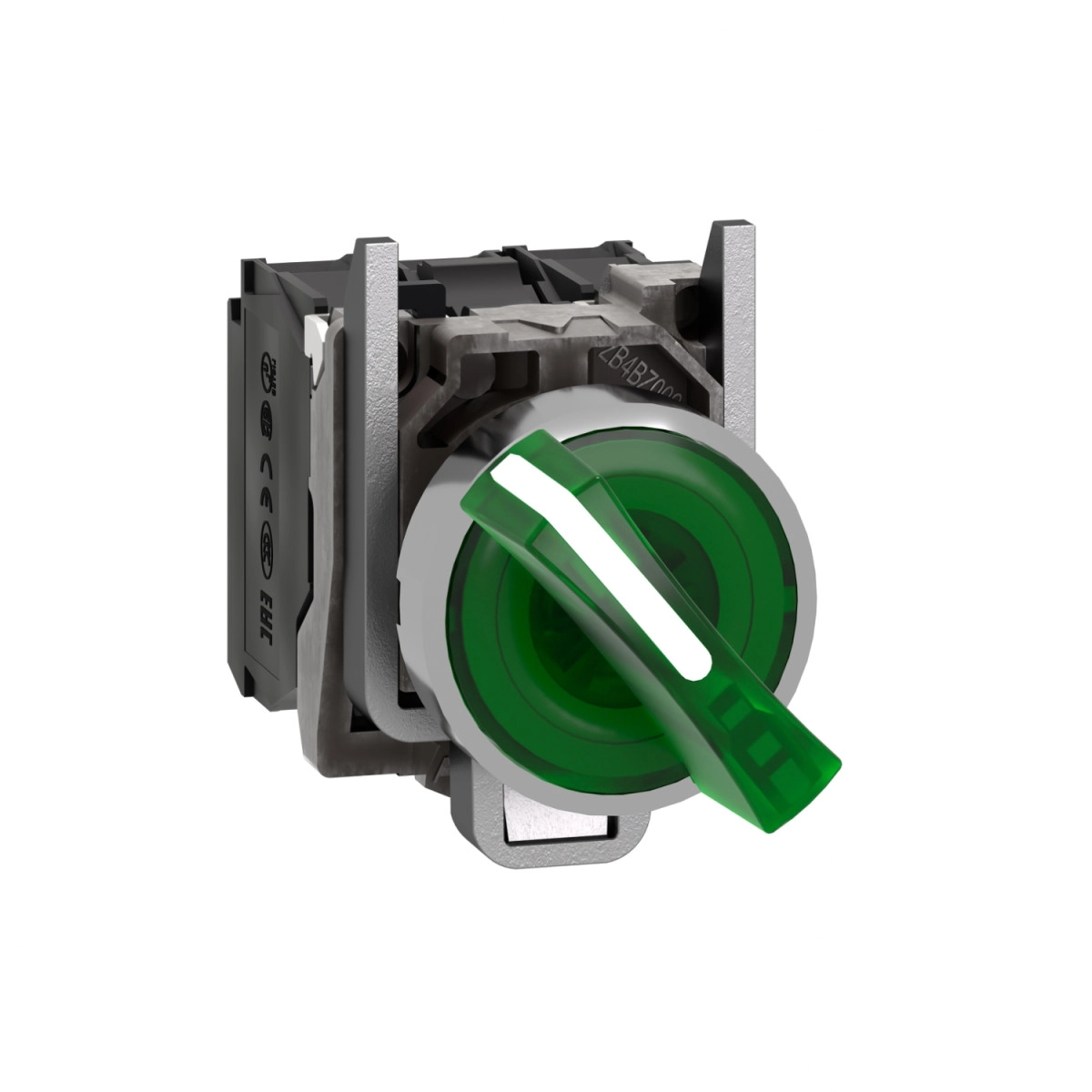

A Schneider Electric Harmony XB4 sorozatú XB4BK123M5 világító választókapcsoló egy professzionális ipari kapcsolóeszköz, amely megbízható működést és hosszú élettartamot biztosít ipari környezetben. Ez a prémium minőségű fém választókapcsoló zöld standard fogantyúval rendelkezik, amely integrált LED világítással van ellátva a jobb láthatóság és könnyebb azonosíthatóság érdekében.
Az XB4BK123M5 választókapcsoló fő jellemzői közé tartozik a 22,5 mm-es szabványos szerelési átmérő, amely megkönnyíti a telepítést a legtöbb vezérlőpanelbe. A kapcsoló 2 pozíciós, 90°-os elforgatással működtethető, és stay-put (pozíciótartó) kialakítású, ami azt jelenti, hogy a választott pozícióban marad a következő manuális beavatkozásig. A kapcsoló kontaktuskonfigurációja 1NO + 1NC (egy nyitó és egy záró érintkező), ami rugalmas vezérlési lehetőséget biztosít. A termék 230...240 V AC 50/60 Hz tápfeszültséggel működik, és univerzális LED fényforrással rendelkezik, amely hosszú, 100000 órás élettartamot biztosít 25°C-on.
Az XB4BK123M5 kiváló minőségű anyagokból készül, a keret krómozott fémből, a rögzítőgallér pedig Zamak ötvözetből. A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabvány szerint. A kapcsoló érintkezői ezüst ötvözetből (Ag/Ni) készültek, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az XB4BK123M5 pozitív nyitással rendelkezik az IEC 60947-5-1 K mellékletének megfelelően, ami kritikus biztonsági alkalmazásoknál előnyös.
Schneider Electric Harmony XB4 - XB4BK123M5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 230 VAC, 1NO+1NC, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító választókapcsoló
Rövid terméknév: XB4
Keret anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Kerek
Működési jellemzők
Működtető típusa: Rögzített állású (stay put)
Működtető profilja: Zöld standard fogantyú
Működtető pozíciók: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Kontaktus működése: Lassú bontású
Működtető nyomaték: 0,14 N.m NO elektromos állapot váltásnál
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Fényforrás: Univerzális LED
Fényforrás foglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Tápfeszültség határértékek: 195...264 V AC
Áramfelvétel: 14 mA
Fényjelzés típusa: Folyamatos
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Csatlakoztatás
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Villamos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
