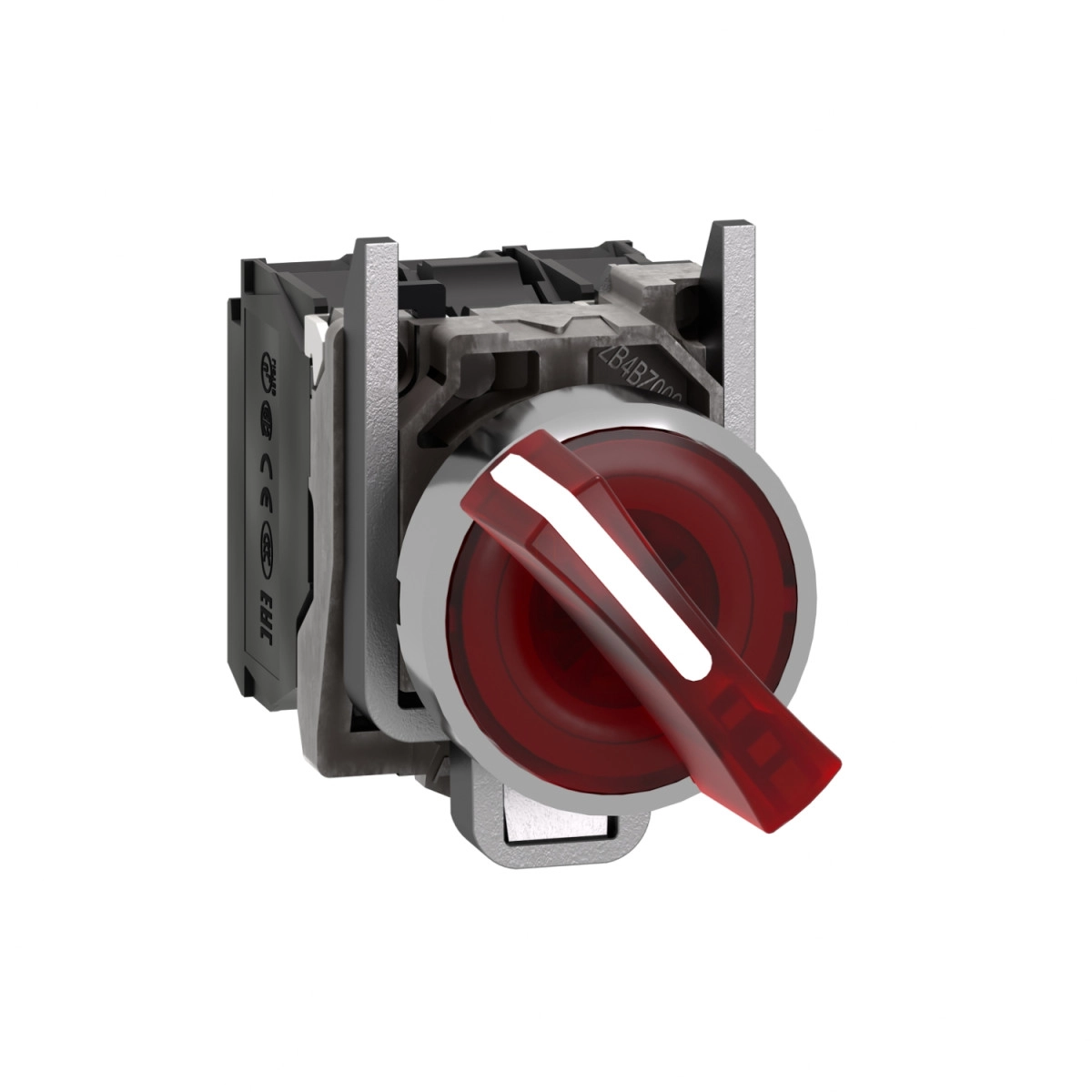

A Schneider Electric Harmony XB4BK124G5 egy csúcsminőségű, megvilágított választókapcsoló, amely a Harmony XB4 termékcsalád része. Ez a komplett, fém házas ipari kapcsoló ideális választás olyan környezetekben, ahol tartósságra és megbízhatóságra van szükség, miközben vizuális visszajelzést is nyújt a működéséről az integrált LED világításnak köszönhetően.
A termék krómozott fém előlappal és zamak rögzítőgyűrűvel rendelkezik, ami rendkívüli tartósságot biztosít még a legzordabb ipari környezetekben is. A piros standard fogantyúval ellátott XB4BK124G5 két pozícióba állítható 90°-os forgási tartományban. A beépített érintkezőegység 1 NO (záró) + 1 NC (nyitó) konfigurációval rendelkezik, és lassú bontású működéssel biztosítja a megbízható kapcsolást. Az univerzális LED fényforrás 110...120 V AC tápfeszültséggel működik, 50/60 Hz frekvencián, és állandó jelzést biztosít. A termék beépített LED technológiával rendelkezik, amely hosszú, 100 000 órás élettartamot garantál 25 °C környezeti hőmérsékleten.
Az XB4BK124G5 választókapcsoló kivételes mechanikai tulajdonságokkal rendelkezik: képes elviselni 1 000 000 kapcsolási ciklust, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az üzemeltetéshez szükséges nyomaték mindössze 0,14 Nm, a rögzítéshez ajánlott meghúzási nyomaték pedig 0,8-1,2 Nm az IEC 60947-1 szabvány szerint. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, biztosítva a kiváló elektromos vezetőképességet és kopásállóságot. A kapcsoló 10 A-es hagyományos termikus áramerősséggel rendelkezik szabad levegőn, és különböző terhelési kategóriákban használható: 3 A 240 V AC-15, 6 A 120 V AC-15, valamint DC terheléseknél 0,1 A 600 V DC-13 értékektől egészen 0,55 A 125 V DC-13 értékekig.
A választókapcsoló telepítése rendkívül egyszerű: a 22,5 mm-es szabványos furatigénnyel rendelkező eszköz csavaros sorkapcsokkal van ellátva, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelbilinccsel, vagy minimum 1 x 0,22 mm² vezeték csatlakoztatható kábelbilincs nélkül. Az XB4BK124G5 méreteit tekintve kompakt: magassága 47 mm, szélessége 30 mm, mélysége pedig 68 mm. A termék 1-6 mm vastagságú panelbe szerelhető. Védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K fokozatoknak megfelelő, ami teljes por elleni védelmet és különböző intenzitású vízsugár elleni védelmet biztosít. Ezenkívül IK04 fokozatú mechanikai védelemmel és NEMA 13 és 4X besorolással rendelkezik. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten 0,1 m távolságból. Rendkívül megbízható elektromos tulajdonságokkal rendelkezik, elektromos megbízhatósági értéke Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben, valamint Λ < 10exp(-8) 17 V és 5 mA mellett, az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB4 - XB4BK124G5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 120 VAC, 1NO+1NC, piros műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Megvilágított választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Kerek
Működési jellemzők
Működtető típusa: Tartós
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz frekvencián
Mechanikai jellemzők
Működtető nyomaték: 0,14 N.m elektromos állapot változtatás nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips No. 1 csavarhúzóval, kompatibilis pozidriv No. 1 csavarhúzóval, hornyos, kompatibilis 4 mm és 5,5 mm lapos csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Jelzés típusa: Folyamatos
Tápfeszültség határok: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Működési hőmérséklet-tartomány: -40...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Méretek
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 68 mm
Befogási vastagság: 1 - 6 mm
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
