A Schneider Electric Harmony XB4 termékcsalád XB4BL73415 típusú kettős fejű nyomógombja prémium minőségű ipari kapcsolóelem, amely tökéletes megoldást kínál gépek, berendezések és vezérlőrendszerek be- és kikapcsolására. Ez a komplett, gyárilag összeállított kapcsolóelem egyesíti a Harmony XB4 termékcsalád robusztus felépítését és megbízhatóságát a kettős fejű kialakítás praktikusságával, így ideális választás gyártósorok, ipari berendezések és automatizált rendszerek számára.

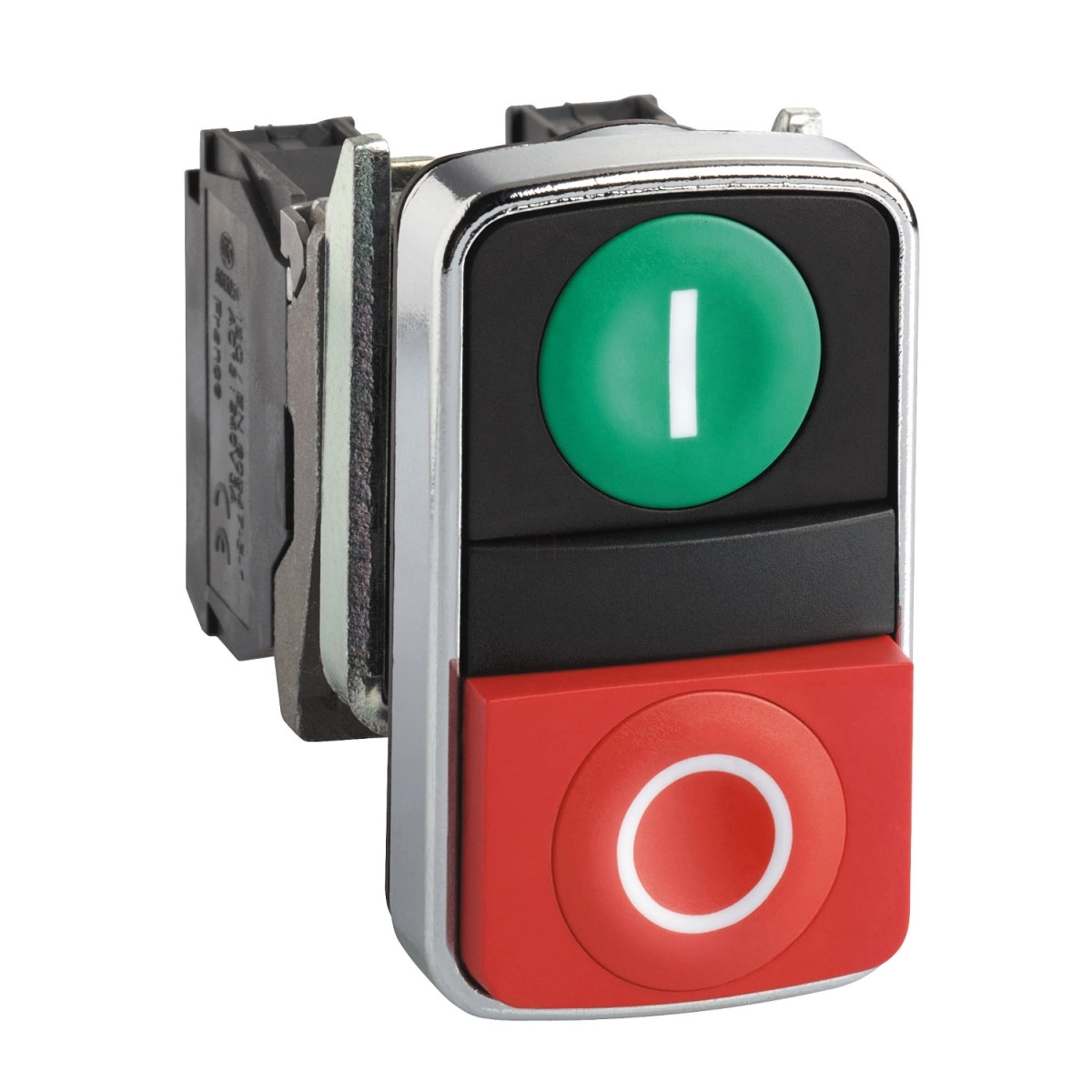

A XB4BL73415 különlegessége a kettős fejű kialakítás: a zöld színű, süllyesztett, "I" jelzésű (bekapcsoló) gomb és a piros színű, kiálló, "O" jelzésű (kikapcsoló) gomb együttese, amely egyértelmű vizuális és tapintható különbséget biztosít a két funkció között. A nyomógomb fej anyaga krómozott fém, amely nem csak esztétikus megjelenést, de kiemelkedő tartósságot is biztosít. A rögzítőgallér zamak ötvözetből készül, ami tovább növeli a termék strapabíróságát. A 22,5 mm-es szabványos rögzítési átmérőnek köszönhetően beépítése egyszerű és kompatibilis a legtöbb ipari alkalmazással.
A kapcsoló műszaki paramétereit tekintve 1NO+1NC érintkező-összeállítással rendelkezik, és lassú bontású kontaktus működést biztosít. A csatlakozás csavaros kapcsokkal történik, amely maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszi lehetővé kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül. A nyomógomb teljes löketútja 4,3 mm, az NC érintkező 1,5 mm-nél, míg az NO érintkező 2,6 mm-nél kapcsol. A működtetéshez szükséges erő az NC érintkező esetén 3,5 N, az NO érintkező esetén pedig 3,8 N. A kapcsoló ezüstötvözet (Ag/Ni) érintkezőkkel rendelkezik, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
A XB4BL73415 kiemelkedő védelmi tulajdonságokkal rendelkezik: IP67, IP69 és IP69K védettségi szintje biztosítja, hogy a kapcsoló a legmostohább körülmények között is megfelelően működjön. A termék ellenáll a nagynyomású mosásnak akár 7000000 Pa nyomáson is 55 °C-os vízsugár esetén, 0,1 m távolságból. A NEMA 13 és NEMA 4X minősítés tovább erősíti a termék védelmi képességeit. A kapcsoló működési hőmérséklet-tartománya -40°C és +70°C között van, így szélsőséges környezetben is alkalmazható. Mechanikai élettartama 1 millió ciklus, míg elektromos élettartama ugyancsak 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. A termék megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-5-1, UL 508, CSA C22.2 No 14 és egyéb vonatkozó előírásokat. Többféle tanúsítvánnyal is rendelkezik, köztük CSA, LROS, BV, UL listed és DNV minősítésekkel.
Schneider Electric Harmony XB4 - XB4BL73415 -komplett fém kettősfejű nyomógomb, Ø22, 1NO+1NC, zöld "I", piros kiálló "O" műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kettős fejű nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérés
Működtető profil: 1 süllyesztett - 1 kiálló nyomógomb
Működtetők leírása: Zöld "I" - piros "O"
Elektromos paraméterek
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Működési jellemzők
Működési út: 1,5 mm (NC érintkező állapotváltozása)
2,6 mm (NO érintkező állapotváltozása)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC érintkező állapotváltozása
3,8 N NO érintkező állapotváltozása
Mechanikai élettartam: 1.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzemeléskor: -40...70 °C
Villamos áramütés elleni védettségi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
