Schneider Electric Harmony XB4 - XB4BS84441 - komplett fém Ø40 gombafejű vészgomb, Ø22, forgatásra kioldó, 2NC+1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

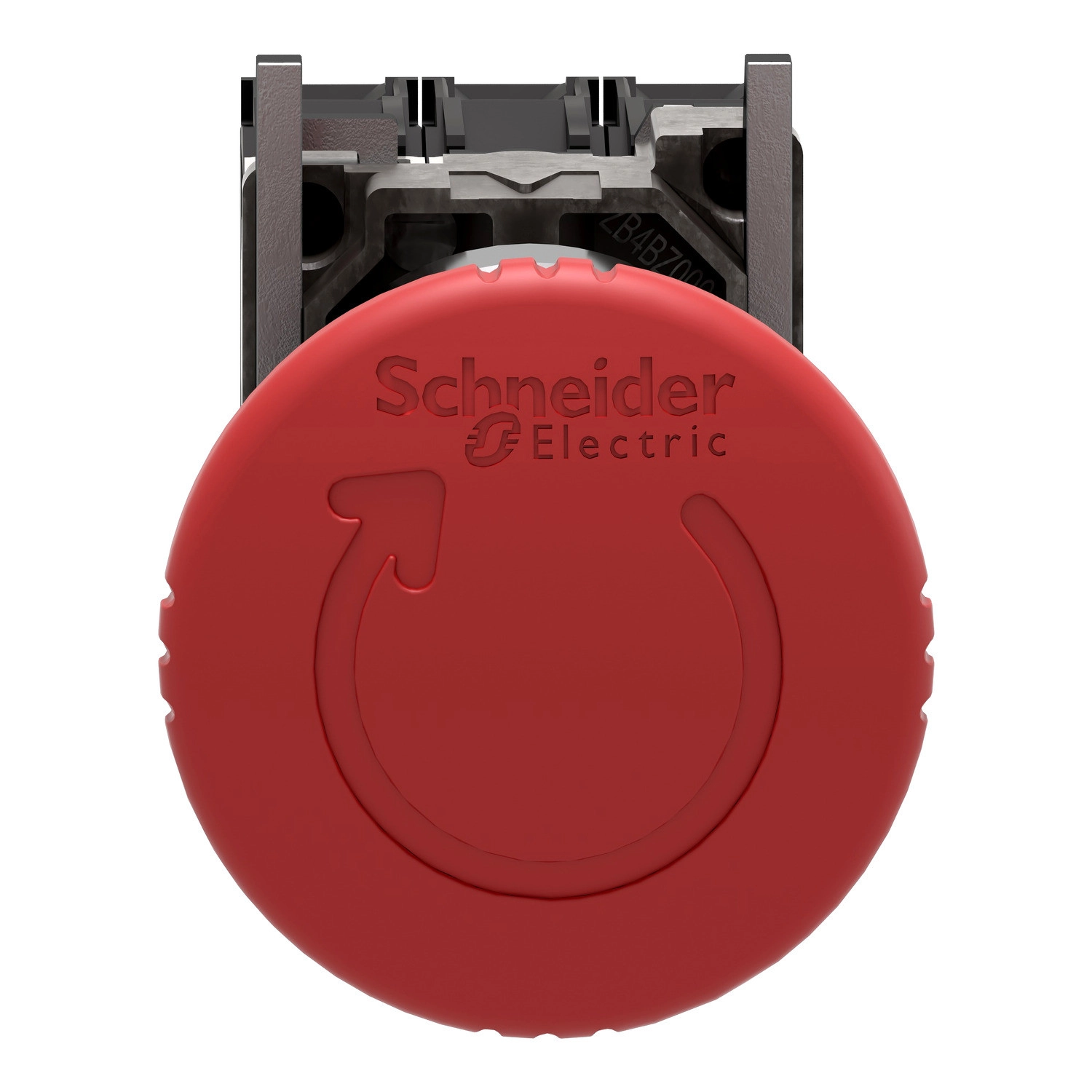

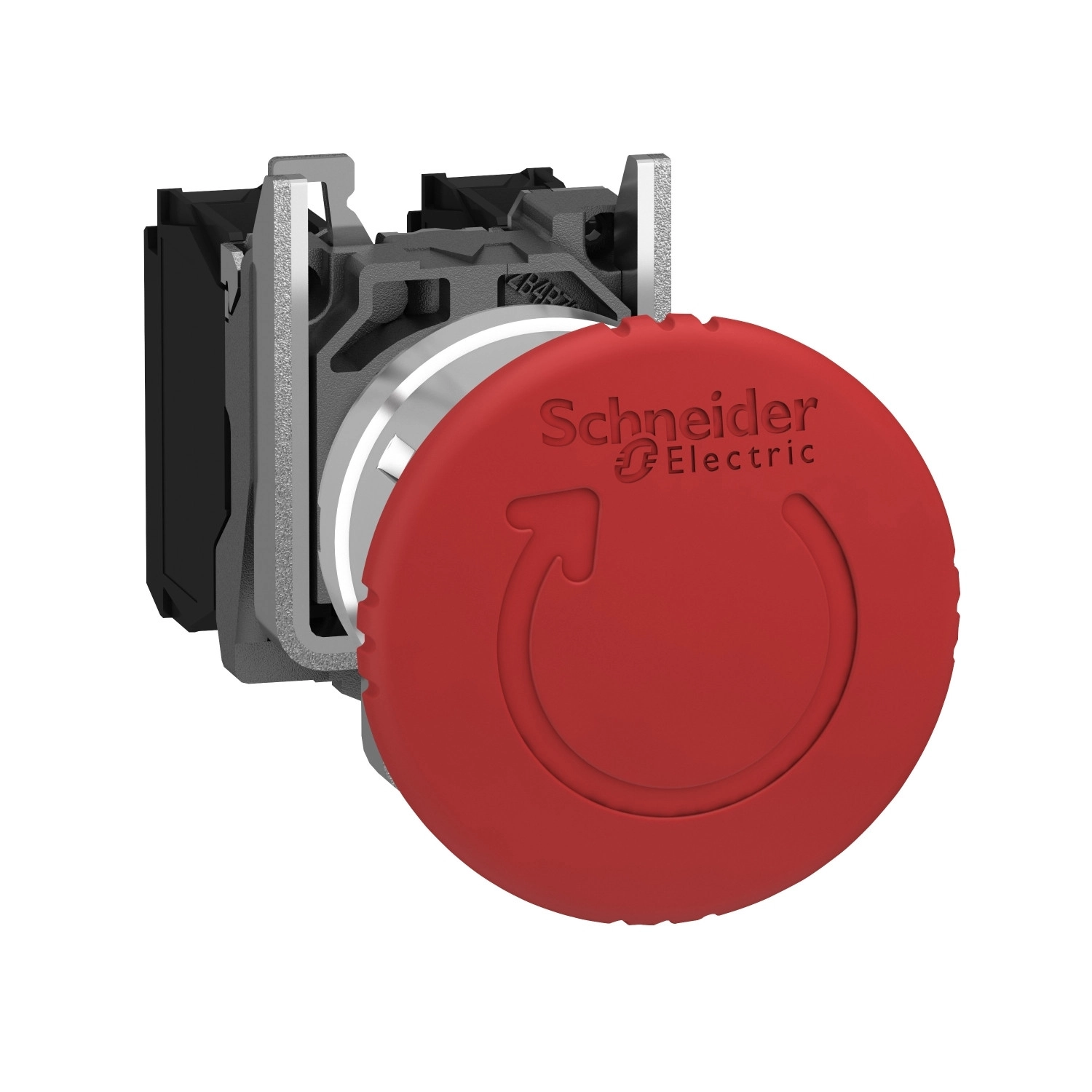

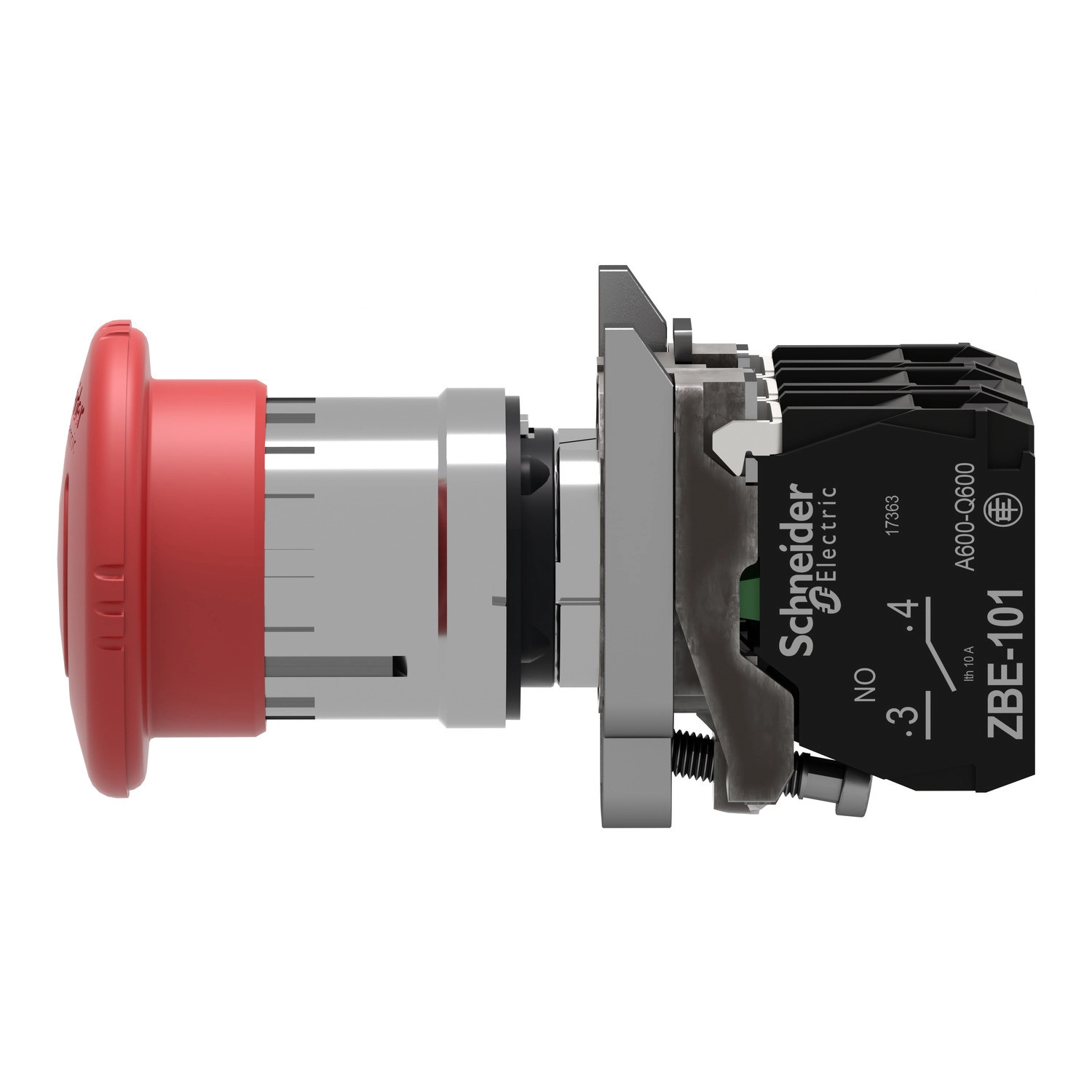

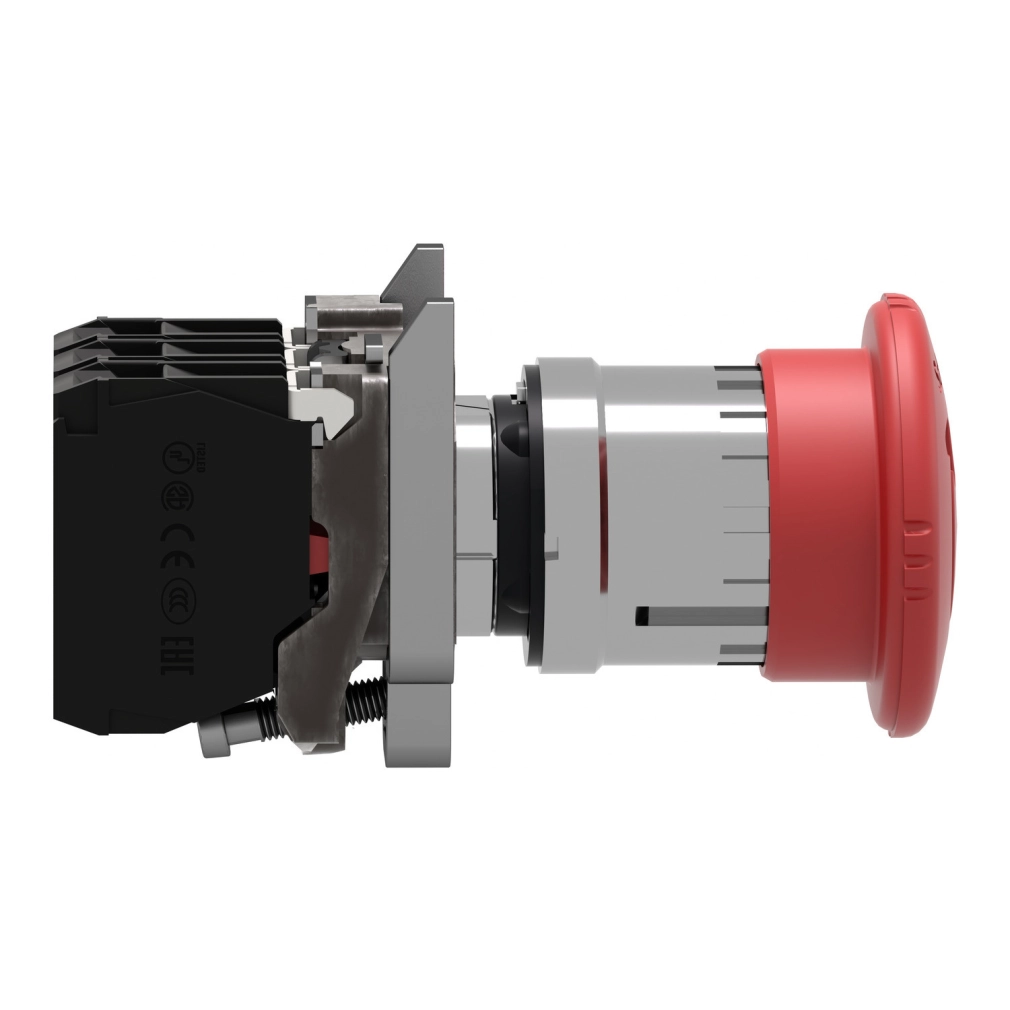

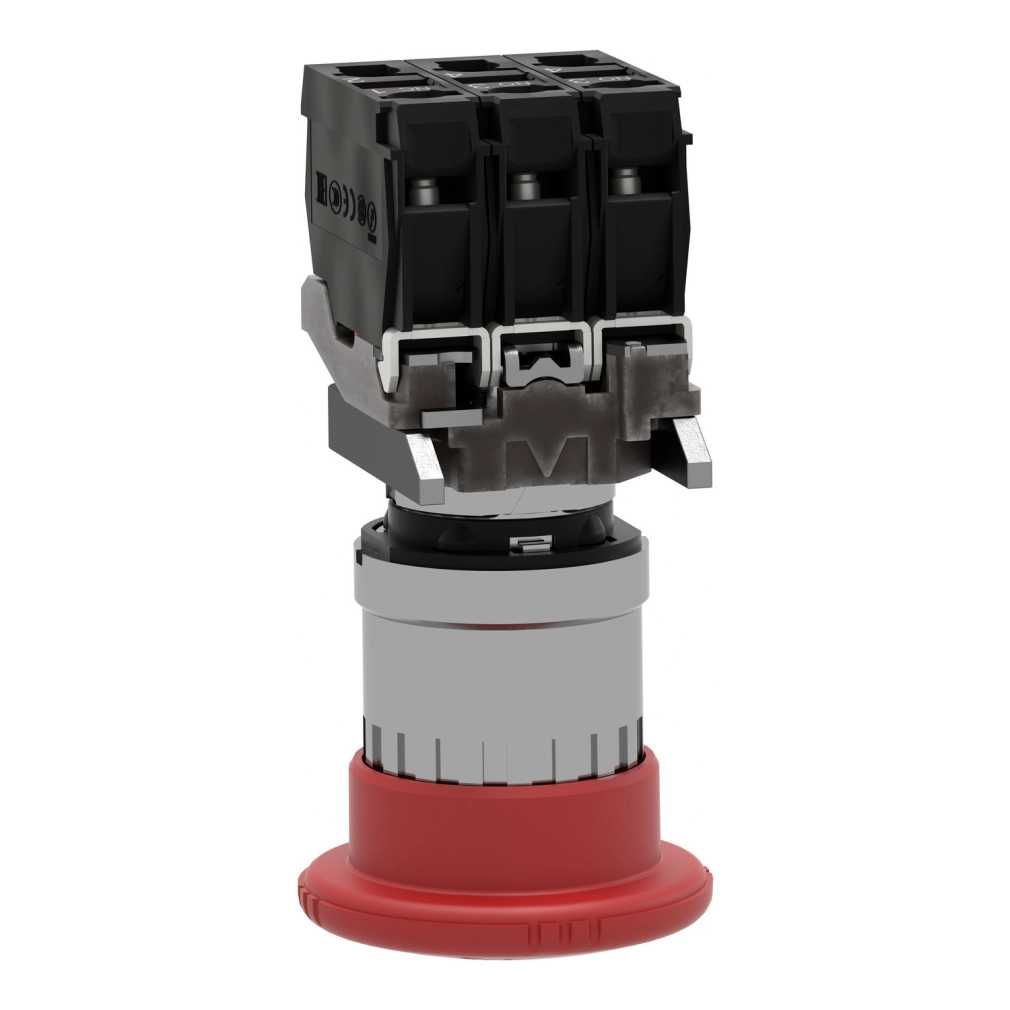

Az XB4BS84441 modell egy piros, 40 mm átmérőjű, gombafejű kialakítással rendelkezik, amely a szabványos 22,5 mm átmérőjű furatba szerelhető. A vészgomb működése trigger hatásra mechanikusan reteszelődik, és a kioldáshoz el kell forgatni ("turn to release"), ezzel megakadályozva a véletlen visszaállítást. Kapcsolókonfigurációja 2NC+1NO, azaz két alaphelyzetben zárt és egy alaphelyzetben nyitott érintkezőt tartalmaz, amely sokféle biztonsági áramkör kialakításához megfelelő.
A termék kivitele és anyaghasználata a tartósságot és a megbízhatóságot szolgálja. A keret krómozott fém, a rögzítő gallér anyaga zamak ötvözet. A kapcsolat csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 2 × 1,5 mm² keresztmetszetű vezeték befogadására kábelvéggel, vagy minimum 1 × 0,22 mm² vezeték befogadására kábelvég nélkül. A vészgomb tervezése megfelel az IEC 60947-1 szabványnak. A kontaktusok ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
Az XB4BS84441 műszaki jellemzői lenyűgözőek: 10A-es konvencionális hőáram, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), és 6kV névleges lökőfeszültség-állóság. A termék különböző üzemi áramokkal használható: 3A 240V AC-15 kategóriában, 6A 120V AC-15 kategóriában, valamint egyenáramú terhelés esetén 0,1A 600V DC-13, 0,27A 250V DC-13, és 0,55A 125V DC-13 értékekkel. Az elektromos élettartam 1 000 000 ciklus AC-15 kategóriában, 2A terhelésnél 230V feszültségen, kevesebb mint 3600 ciklus/óra üzemi frekvenciával, 0,5-ös terhelési tényező mellett, az IEC 60947-5-1 C melléklet szerint. Mechanikai élettartama pedig 300 000 ciklus, ami hosszú távú, megbízható működést biztosít.
Schneider Electric Harmony XB4 - XB4BS84441 -komplett fém Ø40 gombafejű vészgomb, Ø22, forgatásra kioldó, 2NC+1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Vészleállító nyomógomb / Vészkikapcsoló nyomógomb
Eszköz rövid neve: XB4
Keret anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22,5 mm
Minimális eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Kioldásos működés és mechanikai reteszelés
Fej típusa: Szabványos
Visszaállítás: Forgatással kioldható
Működtető profilja: Piros gombafejű Ø 40 mm, jelölés nélkül
Érintkezők működése: Lassú nyitás
Csatlakozások
Kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Csavar fej formája: Kereszthornyos, kompatibilis Philips No 1 csavarhúzóval
Kereszthornyos, kompatibilis pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Kiegészítő adatok
Magasság: 47 mm
Szélesség: 40 mm
Mélység: 82 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők típusa és összetétele: 2 NC + 1 NO
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1,5 mm (NC állapotváltozás)
2,6 mm (NO állapotváltozás)
4,3 mm (teljes út)
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramú termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védelem típusa: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: ISO 13850, IEC 60947-1, IEC 60947-5-5, IEC 60364-5-53, IEC 60947-5-4, IEC 60204-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
