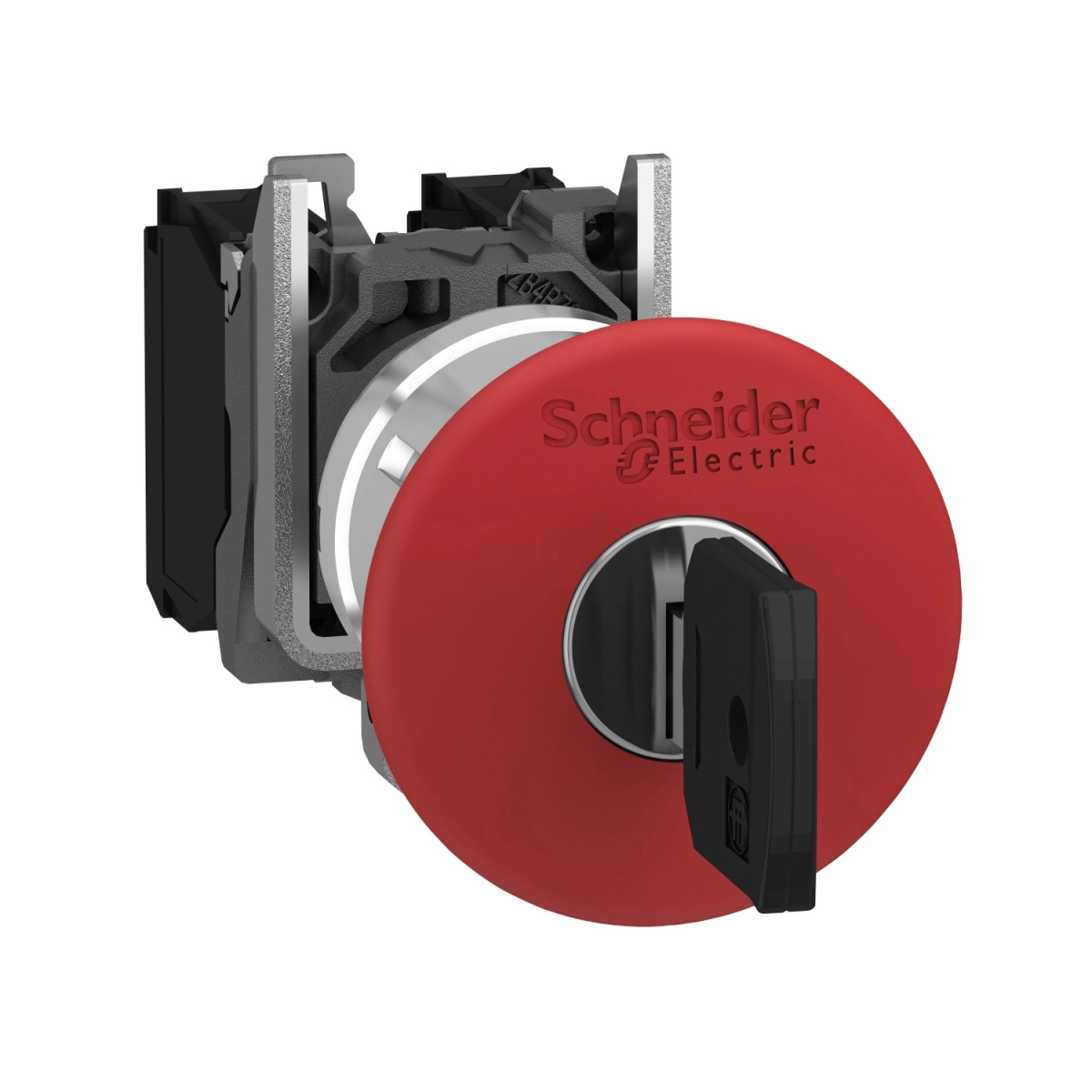

A Schneider Electric XB4BS9445 egy prémium minőségű vészleállító nyomógomb, amely a Harmony XB4 termékcsalád része. Ez a professzionális ipari vezérlőelem megbízható megoldást kínál vészhelyzeti leállítási funkciók megvalósításához, ahol a biztonság elsődleges szempont. A piros, gomba alakú fej egyértelmű vizuális jelzést ad, míg a kulcsos kioldás megakadályozza az illetéktelen visszaállítást.
A XB4BS9445 típusú vészgomb kiemelkedő műszaki paraméterekkel rendelkezik. A 40 mm átmérőjű piros gombafej könnyen észrevehető és megnyomható vészhelyzetben. A termék krómozott fém kerettel és Zamak rögzítő gallérral rendelkezik, amely tartósságot és professzionális megjelenést biztosít. A standard 22,5 mm-es rögzítési átmérő lehetővé teszi a könnyű telepítést a legtöbb ipari vezérlőpanelre. A termék működtetése mechanikus reteszeléssel történik, ami azt jelenti, hogy megnyomás után a gomba alakú fej lenyomott állapotban marad a visszaállításig, amely a 455-ös kulccsal történik. Ez a kialakítás megakadályozza a véletlen visszaállítást, növelve a biztonságot.
A XB4BS9445 vészleállító gomb 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek lassú bontásúak. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek képesek befogadni akár 2 x 1,5 mm² keresztmetszetű vezetékeket érvéghüvellyel, vagy minimum 1 x 0,22 mm² vezetéket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A termék 10A-es hőmérséklet szerinti szabad levegőn mért áramot kezel, és 600V névleges szigetelési feszültséggel (Ui) rendelkezik. A névleges impulzus állóképessége 6 kV, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB4BS9445 vészgomb kiemelkedő fizikai és környezeti jellemzőkkel büszkélkedhet. IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami azt jelenti, hogy teljesen por- és vízbiztos, még nagynyomású mosás esetén is (7000000 Pa 55°C-on, 0,1 m távolságból). NEMA 13 és NEMA 4X besorolásoknak is megfelel. A termék -40°C és +70°C közötti hőmérsékleten működőképes és tárolható. Mechanikai tartóssága 300000 ciklus, míg elektromos élettartama akár 1000000 kapcsolási ciklus az AC-15 kategóriában, különböző terhelési feltételek mellett. Az IEC 60947-5-1 K mellékletének megfelelően pozitív nyitású kialakítással rendelkezik, ami kritikus biztonsági alkalmazásoknál alapvető követelmény. A termék méretei: 47 mm magasság, 40 mm szélesség és 104 mm mélység. Működtetési ereje 44 N, ami elég határozott ahhoz, hogy megelőzze a véletlen aktiválást, de elég könnyű a gyors vészleállításhoz. Az XB4BS9445 számos nemzetközi szabványnak megfelel, beleértve az IEC, JIS, UL, CSA és ISO előírásokat, különös tekintettel az ISO 13850 vészleállítási követelményekre.
Schneider Electric Harmony XB4 - XB4BS9445 -komplett fém Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO műszaki adatok
Főbb termékjellemzők
Termékcsalád: Harmony XB4
Terméktípus: Vészleállító nyomógomb / Vészleállító kapcsoló
Rövid terméknév: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Műszaki jellemzők
Jelzőelem fejének alakja: Kerek
Működtető típusa: Nyomásra reteszelő és mechanikus rögzítés
Fejforma: Standard
Visszaállítás: Kulcsos kioldás
Működtető profilja: Piros gombafej, Ø 40 mm, jelölés nélkül
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Középen
Érintkező működése: Lassú bontás
Csatlakozás: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, ≥ 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 47 mm
Szélesség: 40 mm
Mélység: 104 mm
Kapocskiosztás ISO n°1 szerint: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező felhasználása: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes elmozdulás)
Működtetési erő: 44 N
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Villamos paraméterek
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus állóképesség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Védettség és szabványok
Védettségi szint: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Működési hőmérséklet-tartomány: -40...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Tanúsítványok
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listázott, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
