A Schneider Electric Harmony XB4 vészgomb sorozatból származó XB4BT842 egy kiváló minőségű, vészhelyzeti leállítást biztosító nyomógomb, amely számos ipari alkalmazásban használható a biztonság növelésére. Ez a komplett termék egy piros, gombafejű vészleállító nyomógombot kínál professzionális környezetben történő használatra, megfelelve a szigorú biztonsági előírásoknak.

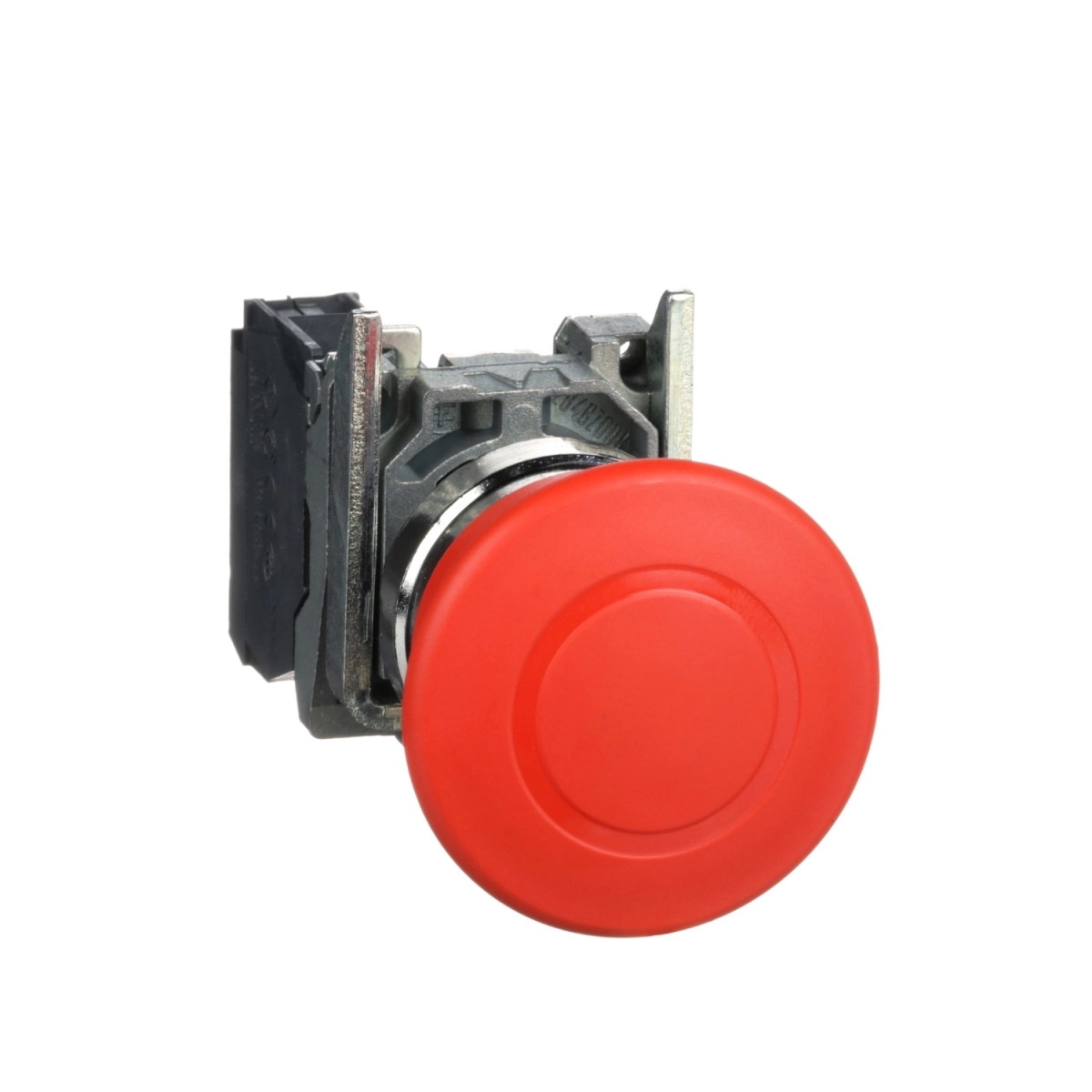

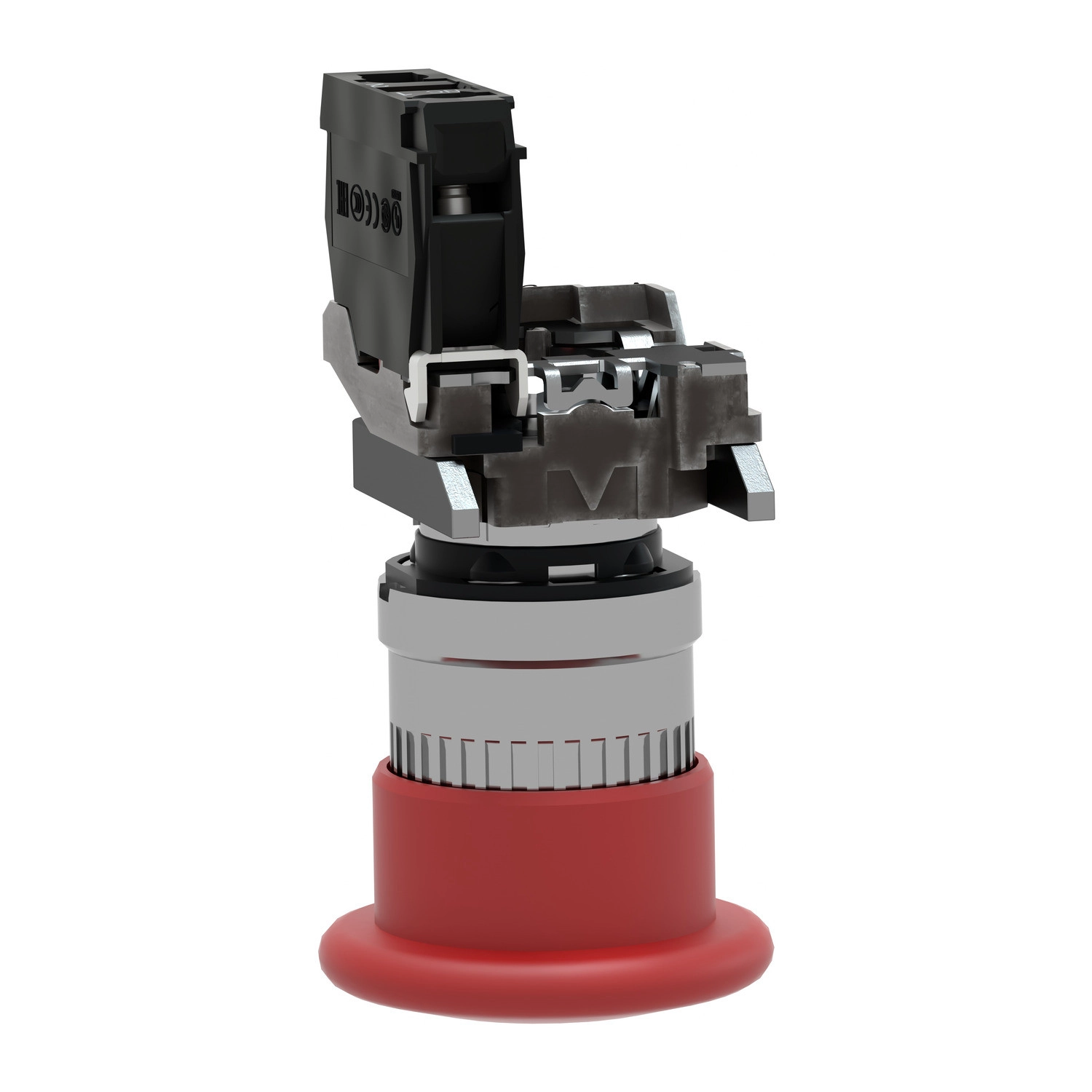

Az XB4BT842 modell 40 mm átmérőjű, feltűnő piros gombafejjel rendelkezik, amely könnyen felismerhető vészhelyzetben. A nyomógomb trigger működésű, mechanikus reteszeléssel, amely nyomva marad az aktiválás után, és csak húzva (push-pull) oldható ki, így megelőzve a véletlen visszaállítást. A nyomógomb standard fejkialakítású, és nem tartalmaz jelölést a gombafejű felületen. A termék tartalmaz egy NC (normally closed, alaphelyzetben zárt) érintkezőt, amely a vészleállító aktiválásakor nyit, ezáltal megszakítja az áramkört és leállítja a gépet vagy berendezést. A kapcsoló lassú bontású kivitelű, ami biztosítja a megbízható működést.
A vészgomb műszaki paraméterei kiemelkedőek: krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami hosszú élettartamot és kiváló mechanikai ellenállóképességet biztosít. A beszerelési átmérő 22,5 mm, ami megfelel az iparágban szabványos méretnek. A termék teljes méretei: 47 mm magasság, 40 mm szélesség és 82 mm mélység. A csatlakozás csavaros kapcsokkal történik, amelyek képesek befogadni maximum 2 x 1,5 mm² keresztmetszetű vezetékeket kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A működési út 1,5 mm az érintkező elektromos állapotának megváltozásáig, teljes működési útja 4,3 mm. A mechanikai élettartama kiemelkedő: 3000000 működési ciklus, ami hosszú távú, megbízható használatot biztosít.

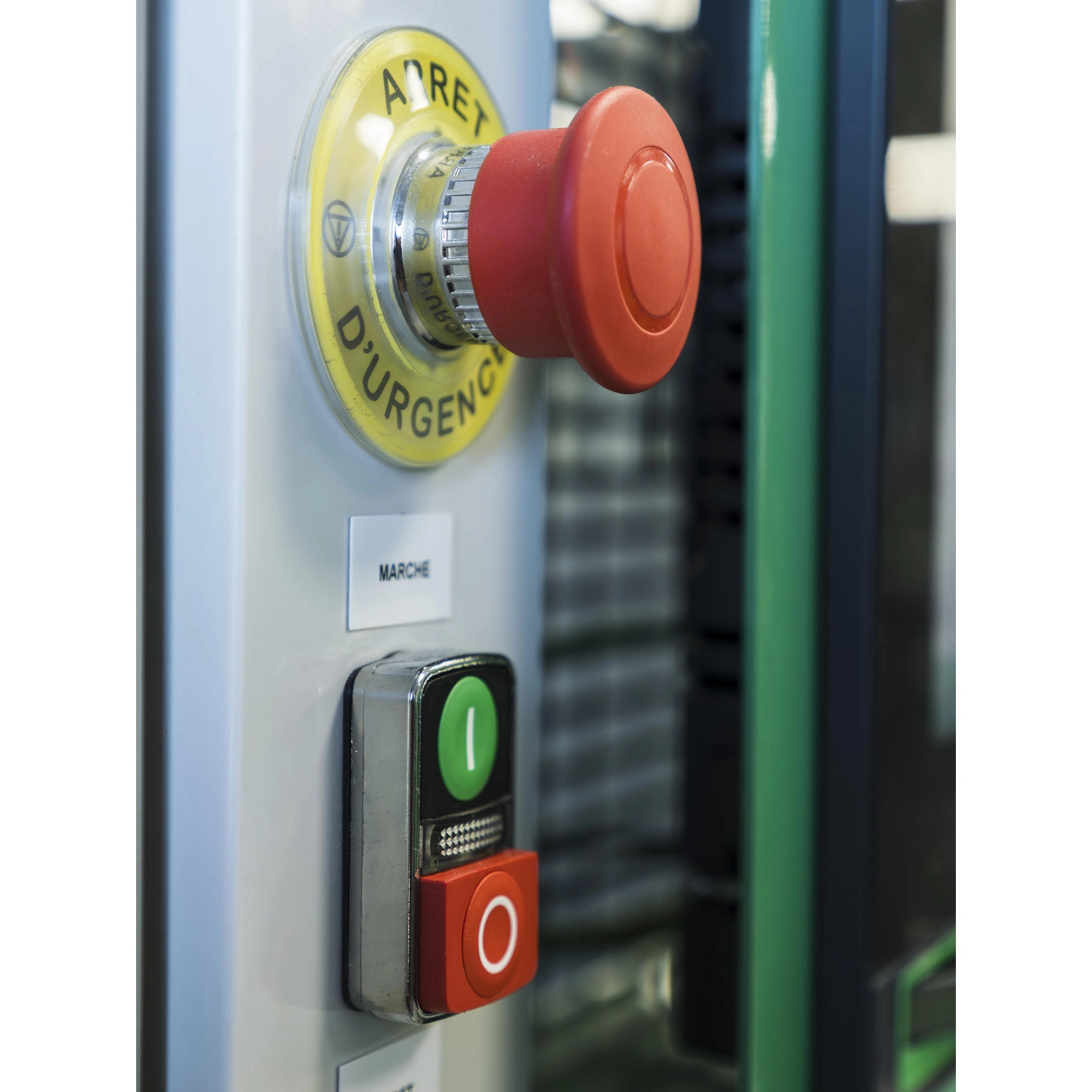

A Schneider Electric XB4BT842 vészgomb különösen ajánlott olyan környezetben, ahol magas szintű védelmi osztály szükséges, mivel IP66, IP67, IP69 és IP69K védettséggel rendelkezik, így ellenáll a pornak és a vízsugárnak is. A termék ellenáll 7000000 Pa nyomású mosásnak 55 °C-on, 0,1 m távolságból, ami ipari környezetben, például élelmiszeriparban is ideális választássá teszi. A termék megfelel az IEC 60947-5-1, IEC 60204-1, IEC 60947-5-4, ISO 13850 és számos egyéb nemzetközi szabványnak. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, LROS, BV, UL és DNV minősítéseket. A vészgomb kiváló rezgésállósággal (5 gn 2-500 Hz frekvenciatartományban) és ütésállósággal (30 gn 18 ms-ig és 50 gn 11 ms-ig) rendelkezik, ami szélsőséges ipari környezetben is megbízható működést biztosít.
Schneider Electric Harmony XB4 - XB4BT842 -komplett fém Ø40 gombafejű vészgomb, Ø22, húzásra kioldó, 1NC műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Vészleállító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Működtető egység formája: Kerek
Működtető típusa: Trigger működésű mechanikus reteszeléssel
Fej típusa: Standard
Visszaállítás: Push-pull (húzással)
Működtető profil: Piros gomba Ø 40 mm, jelöletlen
Kontaktus működése: Lassú bontás
Csatlakozások - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 40 mm
Mélység: 82 mm
Terminál leírás ISO n°1: (21-22)NC
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők típusa és összetétele: 1 NC
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC elektromos állapot változás)
4,3 mm (teljes út)
Mechanikai élettartam: 3000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60204-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60364-5-53, ISO 13850, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
