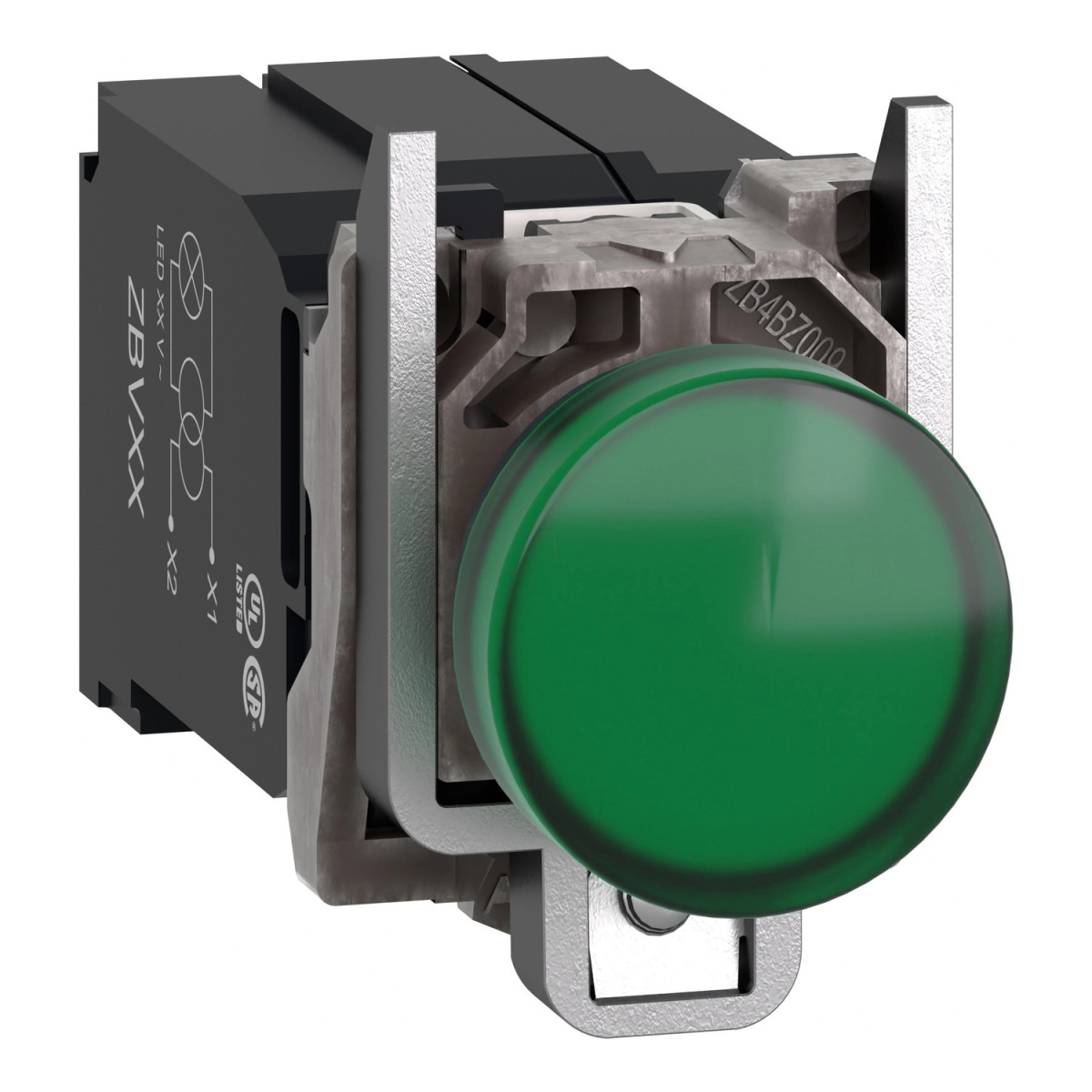

A Schneider Electric Harmony XB4 sorozatából származó XB4BV5B3 jelzőlámpa egy kiváló minőségű ipari jelölőeszköz, amely tökéletes választás vezérlőpanelekhez, gépekhez és különböző ipari alkalmazásokhoz. Ez a zöld színű, komplett LED jelzőlámpa egyesíti a tartósságot, a megbízhatóságot és a kiváló láthatóságot, így ideális választás olyan környezetben, ahol fontos a rendszerállapot egyértelmű vizuális jelzése.
A Harmony XB4BV5B3 jelzőlámpa krómbevonatú fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiemelkedő tartósságot biztosít még a legigényesebb ipari környezetben is. A standard, kerek fejkialakítás és a sima felületű zöld lencse tiszta, egyértelmű jelzést biztosít. A 22,5 mm-es szerelési átmérő szabványos méret, ami kompatibilis a legtöbb vezérlőpanellel és berendezéssel, így könnyen beépíthető a már meglévő rendszerekbe is. Az XB4BV5B3 jelzőlámpa univerzális LED fényforrással rendelkezik, ami integrált LED technológiát használ, és transzformátoron keresztül kapja a tápellátást (1,2 VA, 24 V).
Az XB4BV5B3 jelzőlámpa névleges tápfeszültsége 400 V AC 50 Hz-en, tápfeszültség-tartománya pedig 407-423 V AC között mozog. A termék könnyen csatlakoztatható csavaros kapocsléceken keresztül, amelyek kompatibilisek akár 2 x 1,5 mm² vezetékekkel (kábelvéggel), vagy 1 x 0,22...2 x 2,5 mm² vezetékekkel (kábelvég nélkül) az IEC 60947-1 szabványnak megfelelően. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint. A termék állandó jelzést biztosít, és élettartama 100 000 óra névleges feszültségen és 25 °C-on, ami kiemelkedően hosszú üzemelési időt garantál minimális karbantartási igény mellett.
A Schneider Electric XB4BV5B3 jelzőlámpa kimagasló védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi besorolások az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolás. Ezen felül IK06 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A termék működési hőmérséklet-tartománya -40...+55 °C, tárolási hőmérséklet-tartománya pedig -40...+70 °C között van, így szélsőséges környezetben is megbízhatóan működik. Az elektromos áramütés elleni védelem szempontjából I. osztályú az IEC 60536 szerint. A termék ellenáll a nagy nyomású mosásnak is (7 000 000 Pa 55 °C-on, 0,1 m távolságból), ami ideálissá teszi olyan környezetben, ahol rendszeres tisztítás szükséges. A Schneider Electric XB4BV5B3 jelzőlámpa számos nemzetközi szabványnak megfelel, többek között: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, és JIS C8201-1. A termék rendelkezik CSA és UL tanúsítvánnyal is, ami igazolja a magas minőségi és biztonsági sztenderdeknek való megfelelést.
Schneider Electric Harmony XB4 - XB4BV5B3 -komplett fém LED jelzőlámpa, Ø22, 400VAC, zöld műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejkialakítás típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Zöld
További információ a kezelőszervről: Sima lencsével
Fényforrás jellemzői
Fényforrás típusa: Univerzális LED
Izzó foglalat: Integrált LED
Fényblokk tápellátás: Transzformátoron keresztül 1,2 VA 24 V
Fényforrás színe: Zöld
Névleges tápfeszültség: 400 V AC, 50 Hz
Tápfeszültség határértékei: 407...423 V AC
Csatlakozások és méretek
CAD teljes szélesség: 40 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 90 mm
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Jelzés típusa: Állandó
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...55 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Ellenállóság
Rezgésállóság: 2 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
