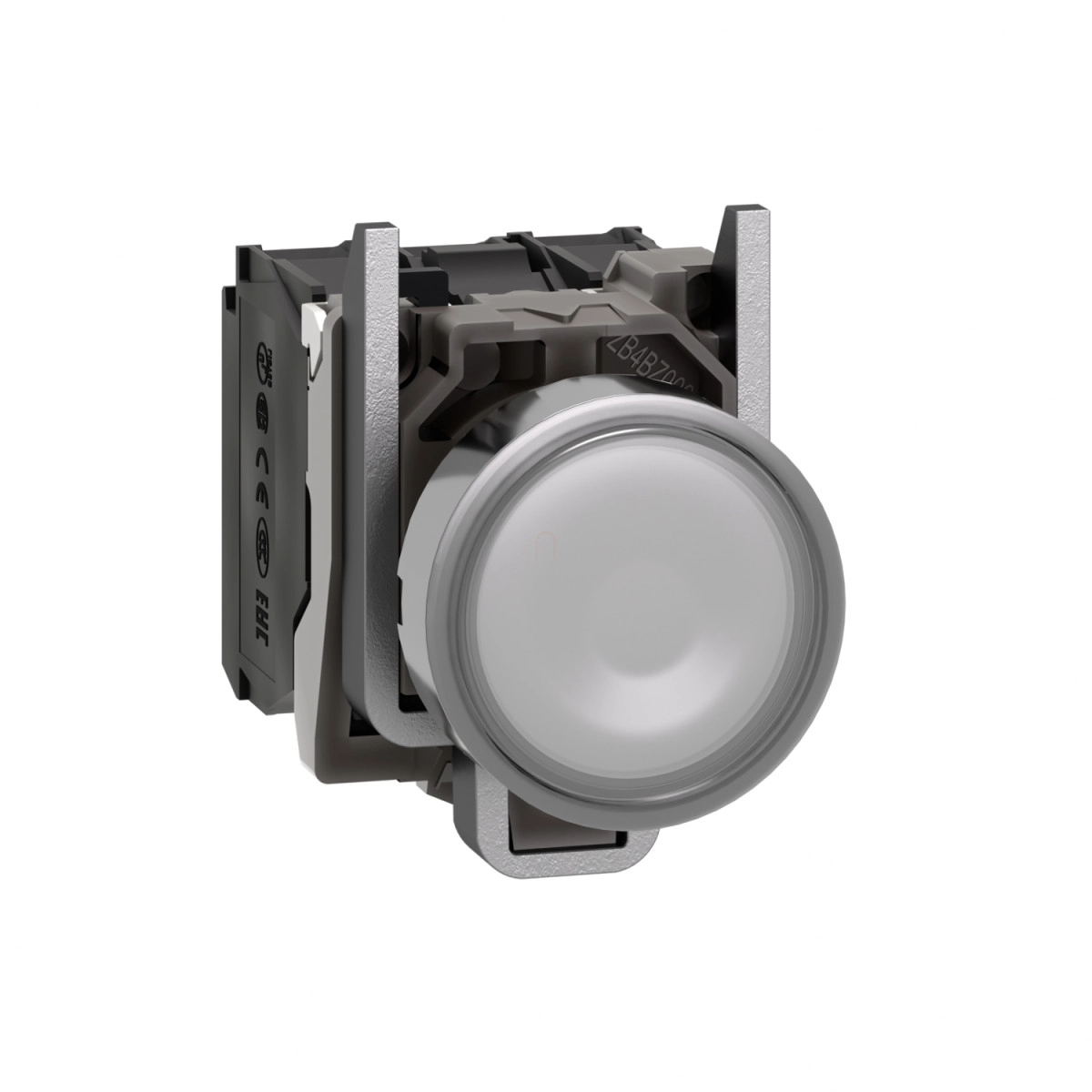

A Schneider Electric Harmony XB4BW31B5 egy prémium minőségű világító nyomógomb, amely tökéletes választás ipari alkalmazásokhoz, gépi vezérlőpanelekhez és más olyan helyekhez, ahol megbízható, tartós és vizuális visszajelzéssel ellátott kezelőelemekre van szükség. Ez a fehér, süllyesztett nyomógomb a Harmony XB4 termékcsalád része, amely a Schneider Electric vezérlőeszköz-kínálatának egyik legnépszerűbb sorozata a professzionális felhasználók körében.
A Harmony XB4BW31B5 kiváló műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést biztosítanak még a legigényesebb ipari környezetekben is. A nyomógomb különlegessége az integrált univerzális LED világítás, amely 24V AC/DC tápfeszültséggel működik. A fehér, sík kialakítású nyomógombfej sima lencsével rendelkezik, amely kellemes tapintást és jó láthatóságot biztosít. A krómozott fém előlap nem csak esztétikus megjelenést, hanem kiváló mechanikai védelmet is nyújt, míg a rögzítőgyűrű tartós Zamak ötvözetből készült a hosszú élettartam érdekében.
A termék szerelhetősége is kiváló, a standard 22,5 mm-es furatátmérőnek köszönhetően könnyen integrálható a legtöbb ipari vezérlőpanelbe. Az érintkezőkonfigurációja 1NO+1NC (egy nyitó és egy záró kontaktus), ami rugalmas vezérlési lehetőségeket kínál. A kontaktusok lassú bontásúak, és ezüst ötvözetből (Ag/Ni) készülnek a kiváló elektromos vezetőképesség érdekében. A XB4BW31B5 csavarszorítós csatlakozókkal van ellátva, amelyek akár 2×1,5 mm² keresztmetszetű vezetéket is befogadnak érvéghüvellyel, vagy 1×0,22...2×2,5 mm² vezetéket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB4BW31B5 nyomógomb kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69, IP69K védettségi fokozattal büszkélkedhet, ami azt jelenti, hogy tökéletesen ellenáll a pornak és a víznek, sőt, még a nagynyomású mosással szemben is védett (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Ez a tulajdonság különösen értékes olyan környezetekben, ahol rendszeres tisztítás szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, ami szintén a magas fokú környezeti védelmét igazolja. Mechanikai tartóssága kiemelkedő, akár 10 millió működési ciklust is kibír, ami jelentősen csökkenti a karbantartási igényeket és növeli a berendezés rendelkezésre állását. Az elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C függeléke szerint tesztelve.
Schneider Electric Harmony XB4 - XB4BW31B5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24VAC/DC, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb
Rövidnév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fejosztás típusa: Standard
Jelzőegység fejformája: Kerek
Működési jellemzők
Működtető típusa: rugós visszatérésű
Működtető profilja: Fehér sík
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakozás: Csavarszorítós, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavarszorítós, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Villamos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-védelem: 1 kV az IEC 61000-4-5 szerint
Tápfeszültség határok: 19,2...30 V DC
21,6...26,4 V AC
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO
(21-22)NC
Működési út: 1,5 mm (NC elektromos állapotváltás)
2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltás
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védettség és szabványok
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK ütésállóság: IK06 az IEC 50102 szerint
Védelem nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: I. osztály az IEC 60536 szerint
