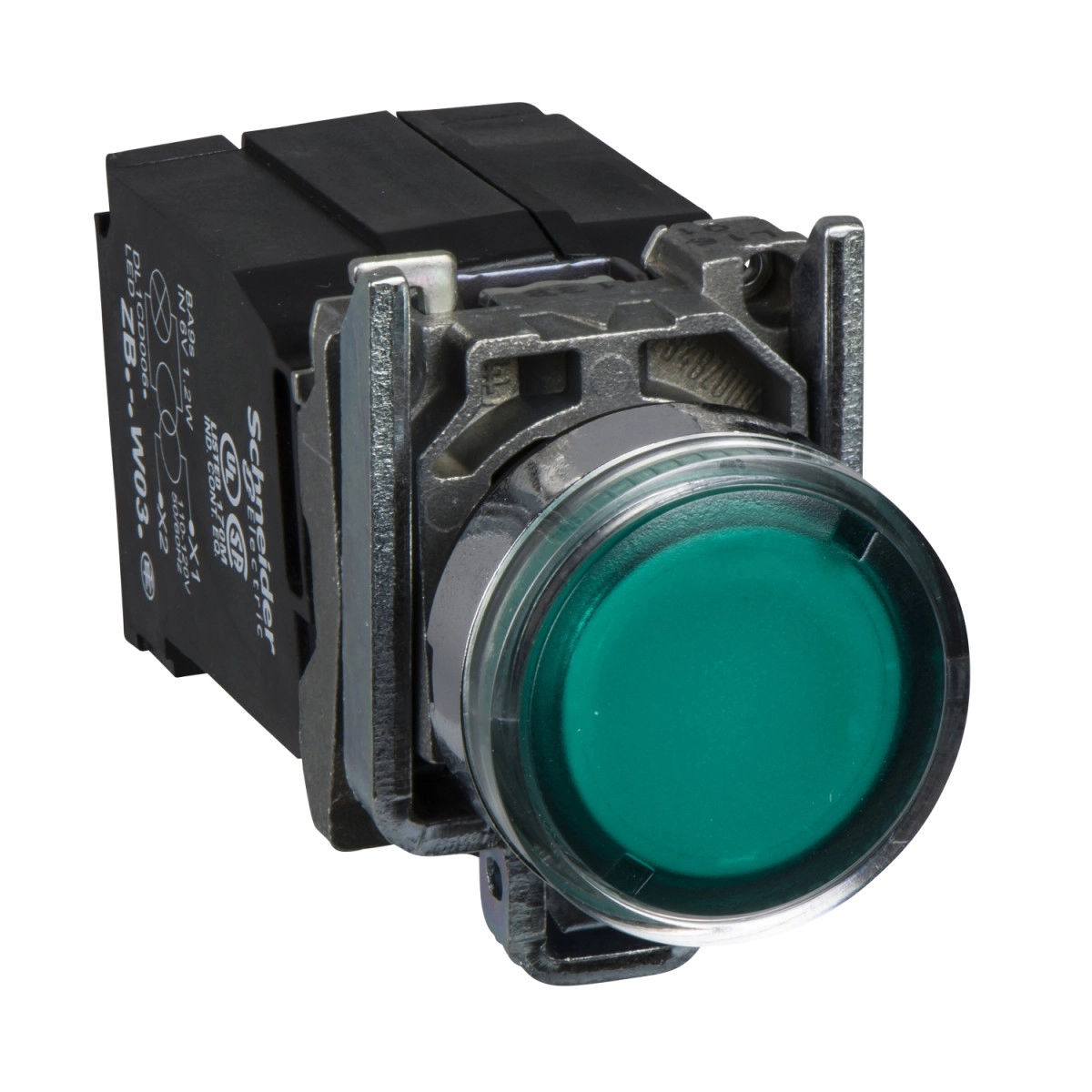

A Schneider Electric Harmony XB4 sorozatból származó XB4BW3345 típusú világító nyomógomb egy kiváló minőségű ipari vezérlőeszköz, amely tökéletes választás automatizált rendszerek, gyártósorok és egyéb ipari alkalmazások számára. Ez a zöld színű, kerek formájú, sík felületű nyomógomb a megbízhatóság és a tartósság megtestesítője, amit a Schneider Electric évtizedes szakértelme és innovációja garantál.
A XB4BW3345 modell 22,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen beilleszthető a legtöbb vezérlőpanelbe. A nyomógomb rugós visszatérő működésű, ami azt jelenti, hogy a gomb a megnyomás után automatikusan visszaáll alaphelyzetbe. A világítást egy BA 9s foglalatú izzó biztosítja, amelyet egy beépített 1,2 VA teljesítményű, 6V-os transzformátor lát el energiával. Az eszköz névleges tápfeszültsége 220-240V AC, 50/60 Hz frekvencián.
Ez a világító nyomógomb 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek a lassú bontás elvén működnek. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A termék pozitív nyitással rendelkezik, ami megfelel az IEC 60947-5-1 szabvány K függelékének. A csatlakozások csavaros kapcsokkal történnek, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22-2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB4BW3345 modell kiemelkedő mechanikai és elektromos tulajdonságokkal büszkélkedhet. A nyomógomb mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklus. Az eszköz névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat mellett), névleges lökőfeszültség-állósága pedig 6 kV, az IEC 60947-1 szabványnak megfelelően. A termék névleges üzemi árama különböző kategóriákban változó: AC-15 alkalmazásban 3A 240V-nál, 6A 120V-nál, vagy 1,2A 600V-nál; DC-13 alkalmazásban pedig 0,1A 600V-nál, 0,27A 250V-nál, vagy 0,55A 125V-nál. Az elektromos élettartam szintén lenyűgöző, 1 millió kapcsolási ciklus különböző terhelési feltételek mellett.
A termék kiváló védettséggel rendelkezik a külső környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi besorolással büszkélkedhet az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízsugár-álló, valamint nagy nyomású mosással szemben is ellenáll (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X besorolású, IK06 ütésállóságú, valamint -40°C és +55°C közötti üzemi hőmérséklet-tartományban használható. Ezek a tulajdonságok teszik a XB4BW3345 modellt ideális választássá olyan környezetekben, ahol magas páratartalom, por vagy folyadékok jelenléte várható.
Schneider Electric Harmony XB4 - XB4BW3345 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, zöld műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb
Rövid megnevezés: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Működési jellemzők
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profilja: Zöld, sík felületű
Működtető további információk: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Fényforrás: Izzólámpa
Izzófoglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátorral, 1,2 VA 6 V
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Csatlakozások: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárvédelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési kategóriákban, az IEC 60947-5-1 szabvány C függeléke szerint
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Kapcsok leírása ISO szerint: (21-22)NC, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis Philips 1-es csavarhúzóval, pozidriv 1-es csavarhúzóval, lapos Ø 4 mm csavarhúzóval, lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti üzemi hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Pozitív nyitás: IEC 60947-5-1 szabvány K függelékének megfelelően
Jelzés típusa: Folyamatos
