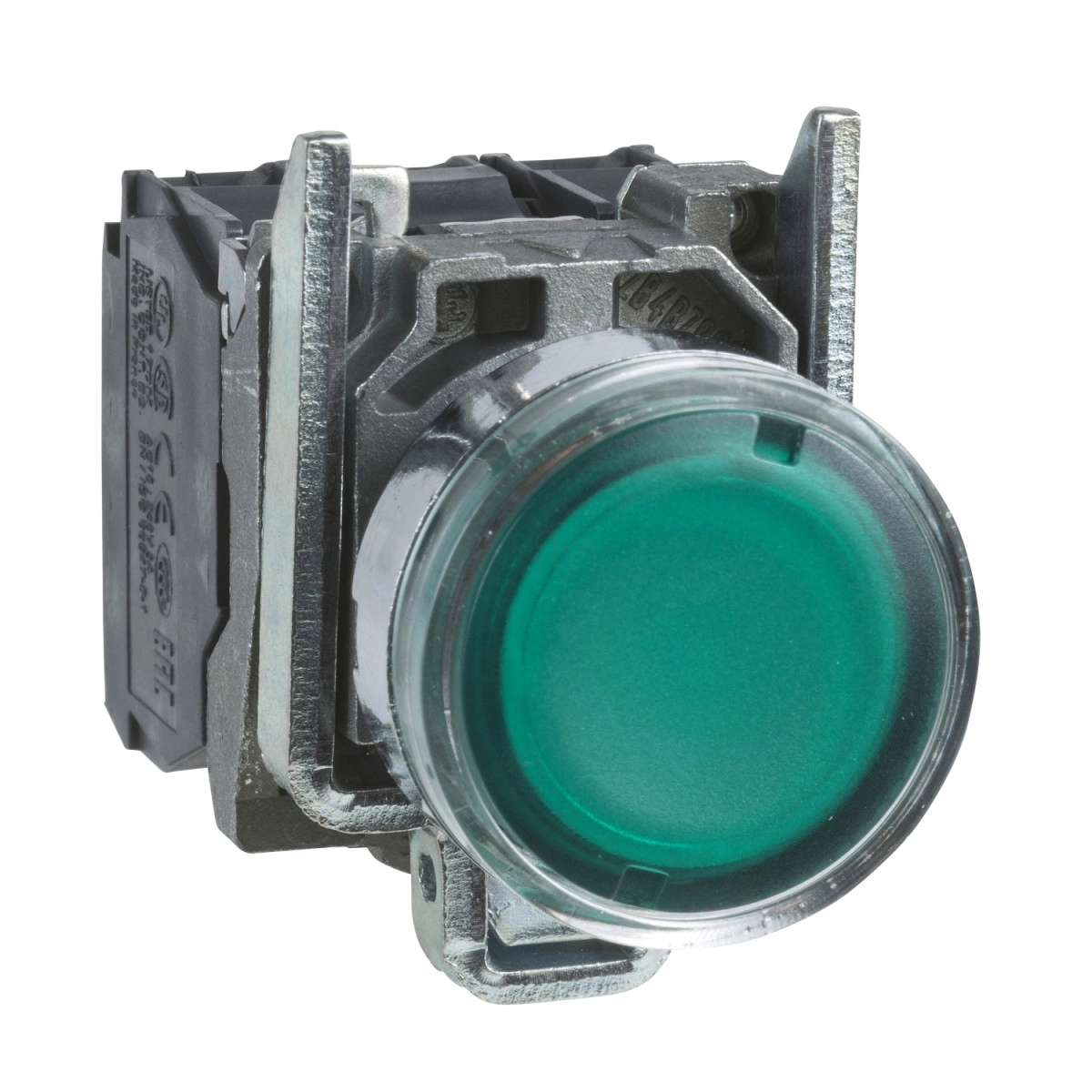

A Schneider Electric Harmony XB4 termékkínálatából származó XB4BW3365 világító nyomógomb a megbízható ipari vezérlőelemek kategóriájában kiemelkedő megoldást kínál. Ez a komplett, fém kivitelű világítható nyomógomb ideális választás ipari környezetben, ahol a tartósság és a megbízhatóság alapkövetelmény. A krómozott fém előlappal és a Zamak rögzítőgyűrűvel készült eszköz nemcsak strapabíró, de esztétikus megjelenést is biztosít a vezérlőpanelen.
A zöld színű, süllyesztett (flush) kialakítású nyomógomb 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari alkalmazással. A rugós visszatérésű (spring return) működtetés biztosítja, hogy a gomb automatikusan visszaálljon alaphelyzetbe a megnyomás után. Az érintkező konfiguráció 1NO+1NC, azaz egy záró és egy nyitó érintkezőt tartalmaz, ami sokoldalú vezérlési lehetőségeket biztosít. A lassú bontású (slow-break) érintkezők 10A konvencionális szabad levegőben mért hőáramot képesek kezelni az IEC 60947-5-1 szabványnak megfelelően. A 250V névleges tápfeszültség mellett az érintkezők 3A-t 240V AC-15 üzemmódban, vagy akár 6A-t 120V AC-15 üzemmódban képesek kapcsolni, ami a legtöbb ipari alkalmazáshoz elegendő teljesítményt jelent.
A világítási funkció BA 9s foglalattal rendelkezik, amelybe külön beszerezhető izzó helyezhető (a termék az izzót nem tartalmazza). A világítóegység közvetlen, <2,4 W-os tápellátást igényel. A nyomógomb technikai paraméterei imponálóak: 1,5 mm (NC állapotváltozás), 2,6 mm (NO állapotváltozás) és összesen 4,3 mm működési úthosszal rendelkezik, míg a működtetési erő 3,5 N az NC állapotváltozásnál és 3,8 N általánosan. A mechanikai élettartam rendkívüli, 10 millió kapcsolási ciklus, az elektromos élettartam pedig 1 millió ciklus különböző terhelési feltételek mellett. A csatlakozások csavaros kapcsokkal történnek, amelyek akár 2 x 1,5 mm² kábelekkel is használhatók kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábelekkel kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarok meghúzási nyomatéka 0,8...1,2 Nm, és különféle csavarhúzótípusokkal (kereszthornyos, pozidrive, lapos) kompatibilisek.
A termék kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69, IP69K védettséggel az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolással. Az IK06 ütésállóság és a magas nyomású mosással szembeni 7000000 Pa ellenállás 55 °C hőmérsékleten tovább növeli a termék megbízhatóságát szélsőséges körülmények között. Működési hőmérséklet-tartománya -40...+55 °C, így a legtöbb ipari környezetben alkalmazható. A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-1, CSA C22.2 No 14 előírásoknak, és rendelkezik CSA, LROS, BV, UL és DNV tanúsítványokkal. A Schneider Electric XB4BW3365 világító nyomógomb tökéletes választás ipari automatizálási rendszerekhez, vezérlőpanelekhez és minden olyan alkalmazáshoz, ahol megbízható, tartós és jól látható kezelőelemekre van szükség.
Schneider Electric Harmony XB4 - XB4BW3365 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 250V, zöld műszaki adatok
Főbb tulajdonságok
Terméktípus: Világító nyomógomb
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fej típusa: Szabványos
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Izzó nem tartozék
Izzó foglalat: BA 9s
Világítóblokk tápellátása: Közvetlen <2,4 W
Névleges tápfeszültség: <= 250 V
Hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyolt kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Védelmi fokozatok és ellenállóképesség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti feltételek
Védő kezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemi környezeti levegő hőmérséklete: -40...55 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
JIS C8201-5-1
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-5-5
IEC 60947-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds shipping regisztere)
BV
UL listázott
DNV
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO
(21-22)NC
