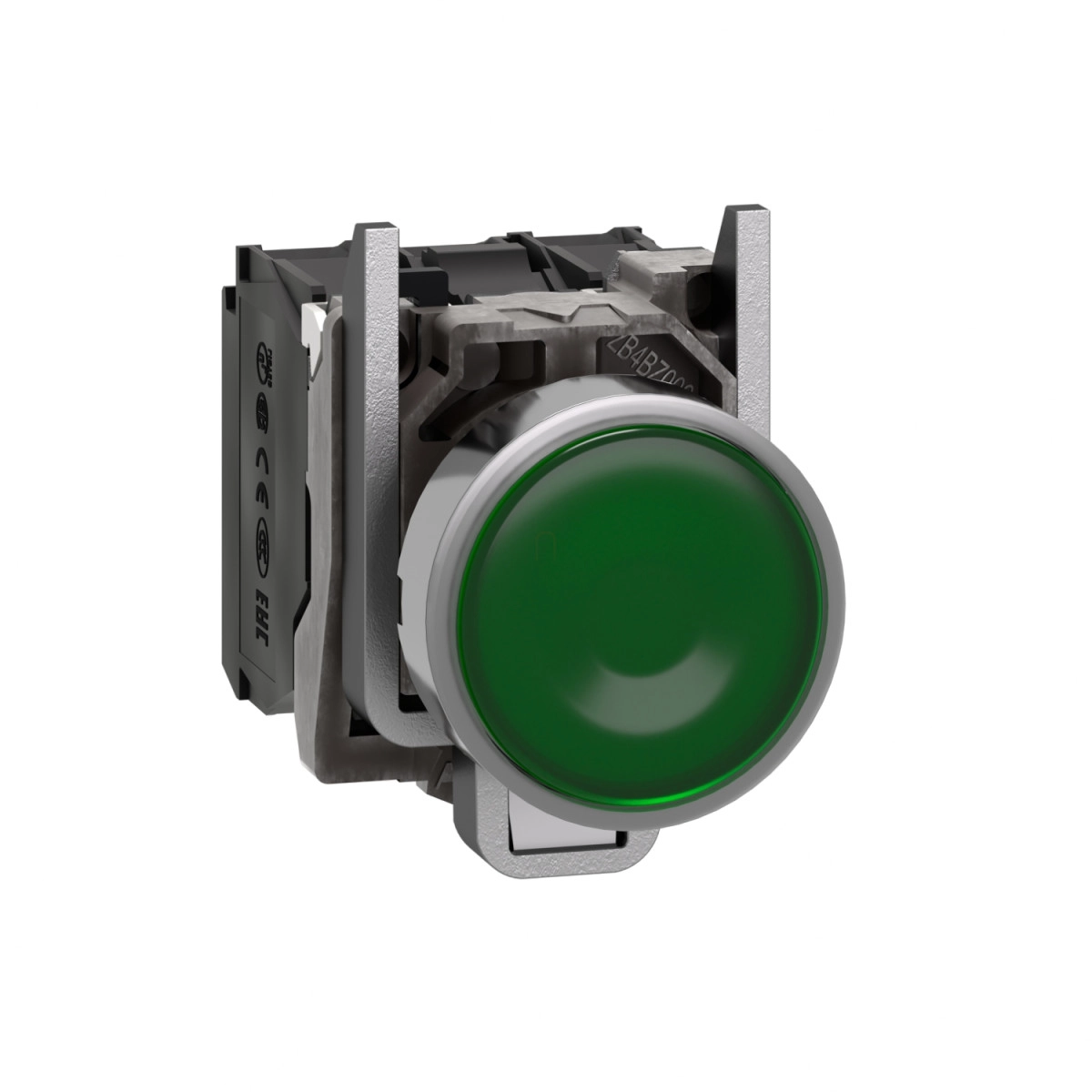

A Schneider Electric Harmony XB4 termékcsalád XB4BW33M5 típusú világító nyomógombja egy prémium minőségű, ipari vezérlőeszköz, amely tökéletes választás minden olyan alkalmazáshoz, ahol a megbízhatóság és a tartósság elsődleges szempont. Ez a komplett fém világító nyomógomb zöld színben, univerzális LED világítással rendelkezik, amely kiváló láthatóságot biztosít bármilyen környezetben.
A termék 22,5 mm-es szabványos szerelőnyílásba illeszthető, krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiemelkedő tartósságot és ellenállóképességet biztosít a legzordabb ipari környezetben is. A nyomógomb egy sima lencse felülettel rendelkezik, amely kellemes tapintást és egyértelmű vizuális visszajelzést nyújt. A nyomógomb rugós visszatérítésű működéssel rendelkezik, ami biztosítja a gyors és megbízható kezelést. A termék 1 NO + 1 NC érintkezőkonfigurációval kapható, és lassú bontású kontaktusokkal rendelkezik, melyek ezüst ötvözetből (Ag/Ni) készültek a hosszú élettartam érdekében.
Az XB4BW33M5 integrált univerzális LED-del szerelt, amely 230-240V AC tápfeszültségen működik, 50/60 Hz frekvencián. A LED áramfelvétele mindössze 14 mA, és akár 100 000 óra élettartamot is elérhet névleges feszültség mellett, 25°C környezeti hőmérsékleten. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik ≤ 2 x 1,5 mm² vezeték bekötését érvéggel, vagy 1 x 0,22-2 x 2,5 mm² vezetékét érvég nélkül, az IEC 60947-1 szabványnak megfelelően. A működési út 4,3 mm teljes mértékben, a működtetési erő pedig 3,5-3,8 N közötti, ami ergonomikus használatot biztosít.
A Harmony XB4BW33M5 imponáló mechanikai és elektromos jellemzőkkel büszkélkedhet: 10 millió ciklusos mechanikai élettartam, magas elektromos megbízhatóság (Λ < 10exp(-6) 5V és 1 mA esetén), valamint széles üzemi hőmérséklet-tartomány (-40°C és +70°C között). A termék figyelemre méltó védelmi besorolásokkal rendelkezik: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X, így vízsugaras tisztítással szemben is ellenálló (7000000 Pa, 55°C-on, 0,1 m távolságból). Az eszköz számos nemzetközi szabványnak felel meg, többek között az UL 508, IEC 60947-5-1, CSA C22.2 No 14, és több más releváns ipari szabványnak, valamint különböző tanúsításokkal rendelkezik, mint például CSA, UL, BV, LROS és DNV. A nyomógomb ellenáll a vibrációnak (5 gn, f=2-500 Hz) és a mechanikai ütéseknek (30/50 gn), elektromágnesesen kompatibilis (10 V/m), és kiváló védelmet nyújt elektrosztatikus kisülésekkel szemben (6/8 kV). Az XB4BW33M5 rövidzárlat elleni védelme 10 A-es gG típusú biztosítékkal oldható meg, a hagyományos szabad levegőáramú hőáram 10 A az IEC 60947-5-1 szerint, a szigetelési feszültség pedig 600 V (3-as szennyezettségi fok).
Schneider Electric Harmony XB4 - XB4BW33M5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, zöld műszaki adatok
Általános specifikáció
A Harmony XB4 termékcsaládba tartozó XB4BW33M5 egy világító nyomógomb, amely zöld színű, fém burkolattal rendelkezik. A termék rövid megnevezése: XB4.
Fontosabb jellemzők:
- Előlap anyaga: Krómozott fém
- Rögzítőgyűrű anyaga: Zamak
- Szerelési átmérő: 22,5 mm
- Fejrész típusa: Standard
- Jelzőegység fejének alakja: Kerek
- Működtető típusa: Rugós visszatérítésű
- Működtető profilja: Zöld sima
- Működtető további információ: Sima lencsével
Elektromos jellemzők
Érintkezők:
- Érintkezők típusa és összetétele: 1 NO + 1 NC
- Érintkező működése: Lassú bontás
- Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
- Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
- Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Világítás:
- Fényforrás: Univerzális LED
- Izzófoglalat: Integrált LED
- Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
- Áramfelvétel: 14 mA
- Jelzés típusa: Folyamatos
- Élettartam: 100000 óra névleges feszültség és 25°C mellett
Mechanikai jellemzők
- Magasság: 47 mm
- Szélesség: 30 mm
- Mélység: 57 mm
- Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes működési út)
- Működtetési erő: 3,5 N NC elektromos állapot változásnál, 3,8 N
- Mechanikai élettartam: 10000000 ciklus
- Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védelmi és környezeti paraméterek
- IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
- NEMA védettségi fokozat: NEMA 13, NEMA 4X
- IK ütésállósági fokozat: IK06 az IEC 50102 szerint
- Környezeti hőmérséklet tároláskor: -40...70°C
- Környezeti hőmérséklet működés közben: -40...70°C
- Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
- Védőkezelés: TH
Tanúsítványok és megfelelőség
- Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
- Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóképesség
- Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
- Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
- Ellenállás nagynyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
