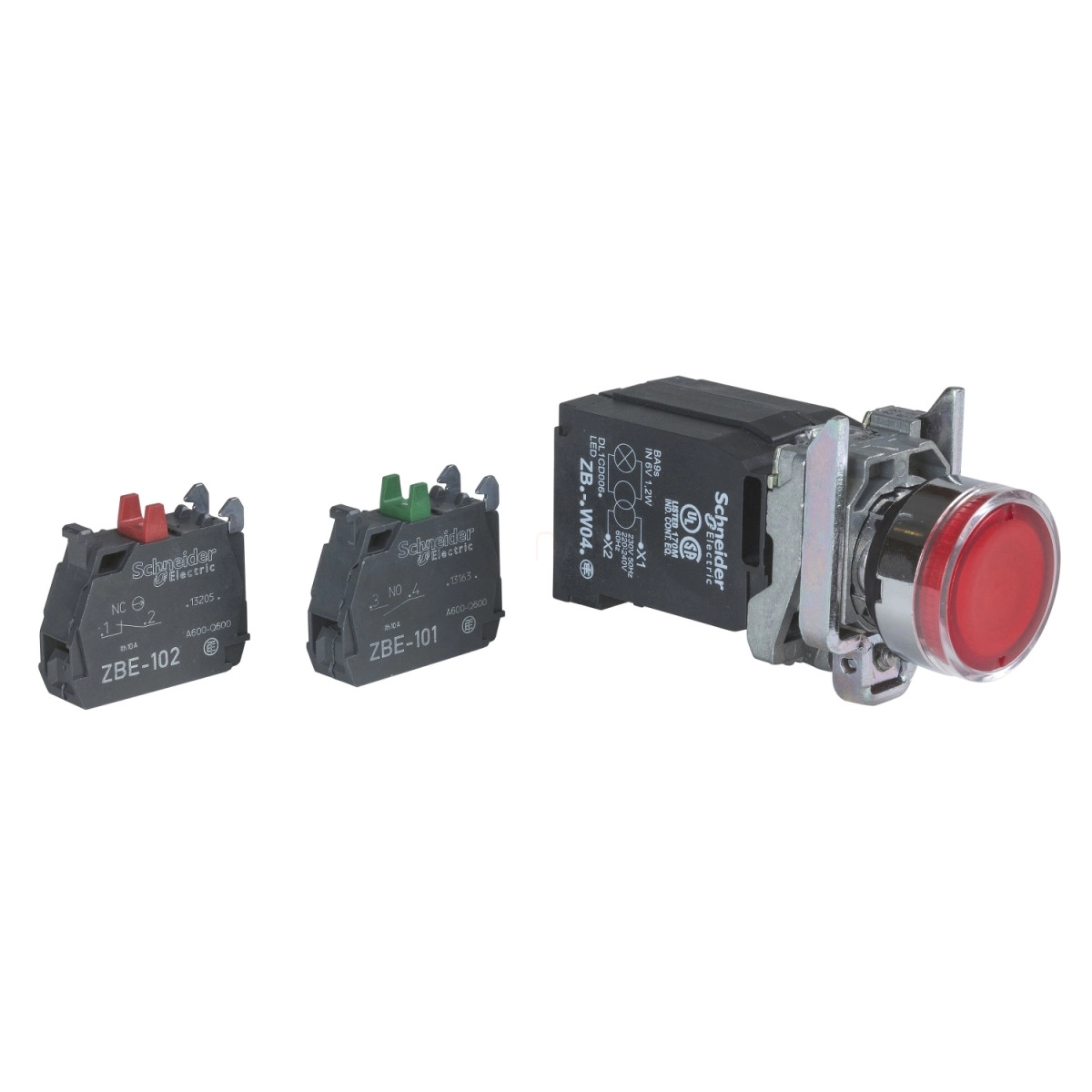

A Schneider Electric Harmony XB4BW3435 egy piros színű, világító nyomógomb, amely ipari vezérlőrendszerek és kapcsolótáblák nélkülözhetetlen eleme. Ez a csúcsminőségű termék a Harmony XB4 termékcsalád része, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén. A XB4BW3435 cikkszámú nyomógomb 22,5 mm-es szabványos furatba szerelhető, így tökéletesen illeszkedik a legtöbb ipari alkalmazáshoz.
A nyomógomb piros, süllyesztett (flush) fejrésszel rendelkezik, amely sima lencsével ellátott, így jól látható jelzést biztosít. A termék rugós visszatérítésű működéssel rendelkezik, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe. Az elektromos csatlakozás tekintetében 1NO+1NC érintkezőkonfigurációval rendelkezik (1 záró és 1 nyitó kontaktus), amely sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokban. Az érintkezők lassú bontásúak, ami növeli az elektromos élettartamot és megbízhatóságot. A világítás forrása izzólámpa, BA9s foglalattal, amelyet a beépített 1,2 VA teljesítményű, 6V-os transzformátoron keresztül táplál a 110-120V AC hálózati feszültség.
A XB4BW3435 nyomógomb kiváló minőségű anyagokból készül: a fejrész krómozott fémből, a rögzítőgallér pedig zamak ötvözetből, amely kiváló mechanikai tulajdonságokkal rendelkezik. A termék méretei (magasság: 47 mm, szélesség: 30 mm, mélység: 101 mm) kompakt kialakítást biztosítanak, miközben a műszaki paraméterek nem szenvednek kompromisszumot. A csatlakoztatáshoz csavaros sorkapcsok állnak rendelkezésre, amelyek lehetővé teszik a legfeljebb 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékek, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű, érvéghüvely nélküli vezetékek bekötését, az IEC 60947-1 szabványnak megfelelően. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 szabvány K mellékletének megfelelően, ami a biztonsági alkalmazásokban különösen fontos tulajdonság. A kiegészítő információk között szerepel az ISO n°1 szerinti kapocskiosztás: (13-14)NO és (21-22)NC, ami megkönnyíti a bekötést és a dokumentációt.
Schneider Electric Harmony XB4 - XB4BW3435 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 120VAC, piros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb
Készülék rövid neve: XB4
Fejrész anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fejrész típusa: Szabványos
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros, süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Fényforrás: Izzólámpa
Foglalat típus: BA 9s
Világítóegység tápellátása: Beépített transzformátoron keresztül 1,2 VA 6 V
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Kapocskiosztás ISO n°1: (13-14)NO, (21-22)NC
Működési út: 1,5 mm (NC állapotváltás), 2,6 mm (NO állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC állapotváltáskor, 3,8 N
Mechanikai élettartam: 10 000 000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Villamos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenálló képesség
Vibráció ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
