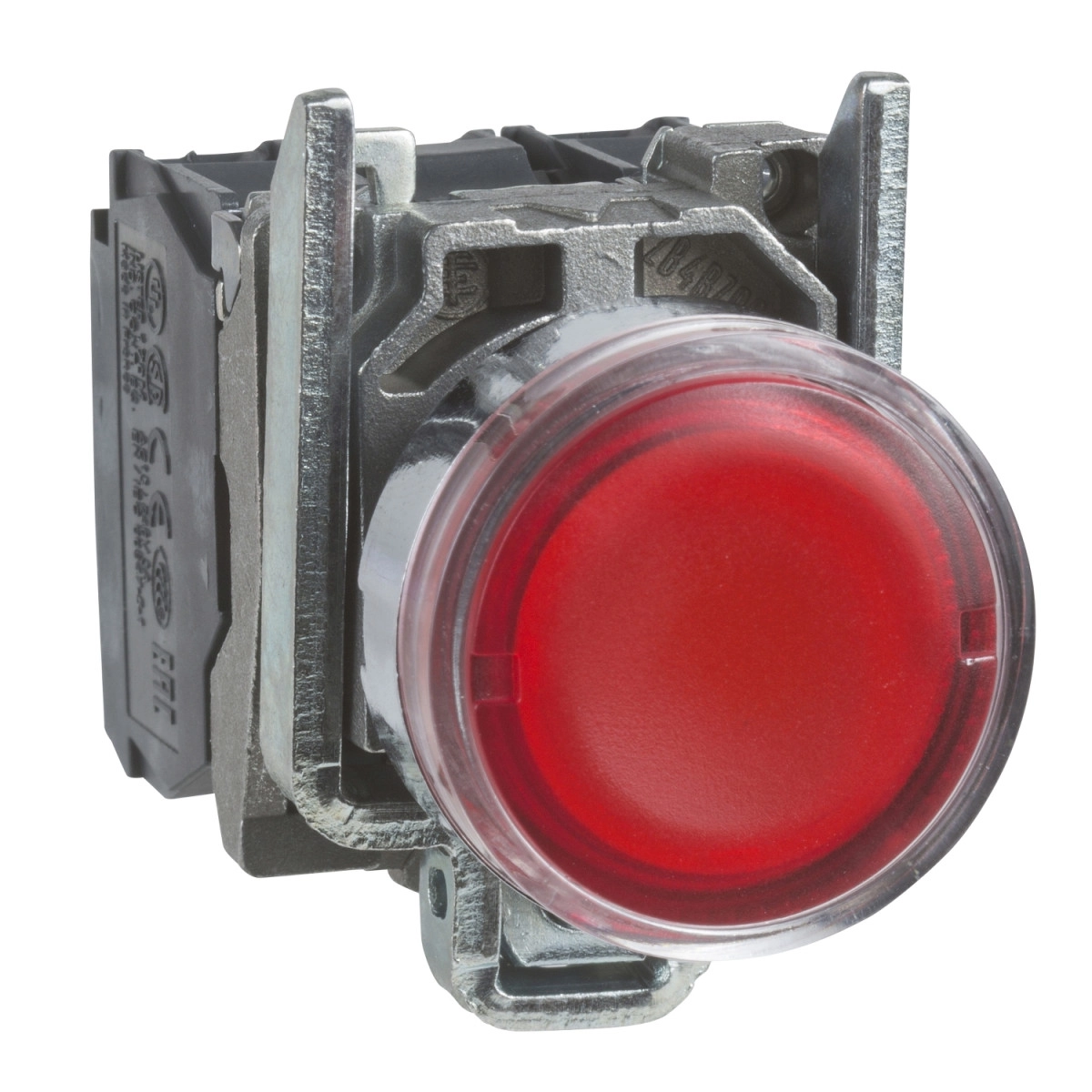

A Schneider Electric Harmony XB4BW3465 modell egy prémium minőségű, piros színű, megvilágítható nyomógomb, amely az ipari automatizálás és vezérlés területén kiváló megoldást jelent. Ez a komplett fém kivitelű, rugós visszatérésű nyomógomb tökéletes választás olyan környezetekben, ahol a megbízhatóság és a tartósság kulcsfontosságú követelmény.
A termék a Schneider Electric Harmony XB4 termékcsaládjába tartozik, amely széles körben elismert az iparban alkalmazott vezérlőelemek között. A XB4BW3465 nyomógomb 22,5 mm-es szerelési átmérővel rendelkezik, ami megfelel a standard ipari előírásoknak, így könnyen beilleszthető a meglévő rendszerekbe. A krómbevonatú fém előlap és a zamak rögzítőgyűrű biztosítja a hosszú élettartamot még a legmostohább ipari környezetben is. Az eszköz IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, amely kiemelkedő védelmet biztosít por és víz behatolása ellen, valamint ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságról).
A XB4BW3465 modell 1 NO (záró) + 1 NC (nyitó) érintkezőkonfigurációval rendelkezik, amelyek ezüst ötvözetből (Ag/Ni) készültek, és slow-break (lassú bontású) működési elvvel működnek. A készülék pozitív nyitású funkcióval is rendelkezik, megfelelve az IEC 60947-5-1 szabvány K mellékletében foglaltaknak. Az érintkezők csavaros kapcsokkal csatlakoztathatók, és akár 2 × 1,5 mm² keresztmetszetű vezetékek fogadására is alkalmasak kábelvéggel, illetve 1 × 0,22...2 × 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A 250 V-os névleges tápfeszültség mellett a termék 10 A-es hagyományos szabad levegőáramú hőárammal rendelkezik.
A világítási funkció tekintetében a termék megvilágítható, azonban az izzó nem része a csomagnak. Az alkalmazandó izzó BA 9s foglalatú, a megvilágító egység közvetlen tápellátású, kevesebb mint 2,4 W teljesítményfelvétellel. A termék kiemelkedő mechanikai tartóssággal bír, akár 10 millió kapcsolási ciklust is kibír, míg elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A nyomógomb működtetéséhez 3,5 N erő szükséges NC állapotváltáshoz és 3,8 N a teljes működtetéshez, a teljes működési út pedig 4,3 mm. A termék standard kerek fejjel és piros, süllyesztett működtetővel rendelkezik, amely sima lencsével van ellátva.
A Schneider Electric XB4BW3465 nyomógomb számos szabványnak és tanúsítványnak megfelel, beleértve az IEC 60947-5-5, CSA C22.2 No 14, UL 508 és többféle más nemzetközi szabványt, ami igazolja a termék minőségét és megbízhatóságát. Rendelkezik továbbá CSA, LROS (Lloyds register of shipping), BV, UL és DNV tanúsítványokkal is. A 47 mm magasságú, 30 mm szélességű és 57 mm mélységű eszköz tökéletesen illeszkedik a standard ipari panelekbe, és magas fokú rezgés- és ütésállósággal rendelkezik, ellenáll az 5 gn rezgésnek (f= 2...500 Hz) az IEC 60068-2-6 szerint, és akár 50 gn ütésnek is (11 ms időtartam) az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - XB4BW3465 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 250V, piros műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Megvilágítható nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros süllyesztett
Működtető kiegészítő információ: Sima lencsével
Érintkezők és csatlakozások
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Világítási adatok
Fényforrás: Izzó nem tartozék
Izzófoglalat: BA 9s
Világítóblokk tápellátás: Közvetlen <2,4 W
[Us] névleges tápfeszültség: <= 250 V
Méretek
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Védelmi és működési jellemzők
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőáramú hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Alkalmazandó szabványok: IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
