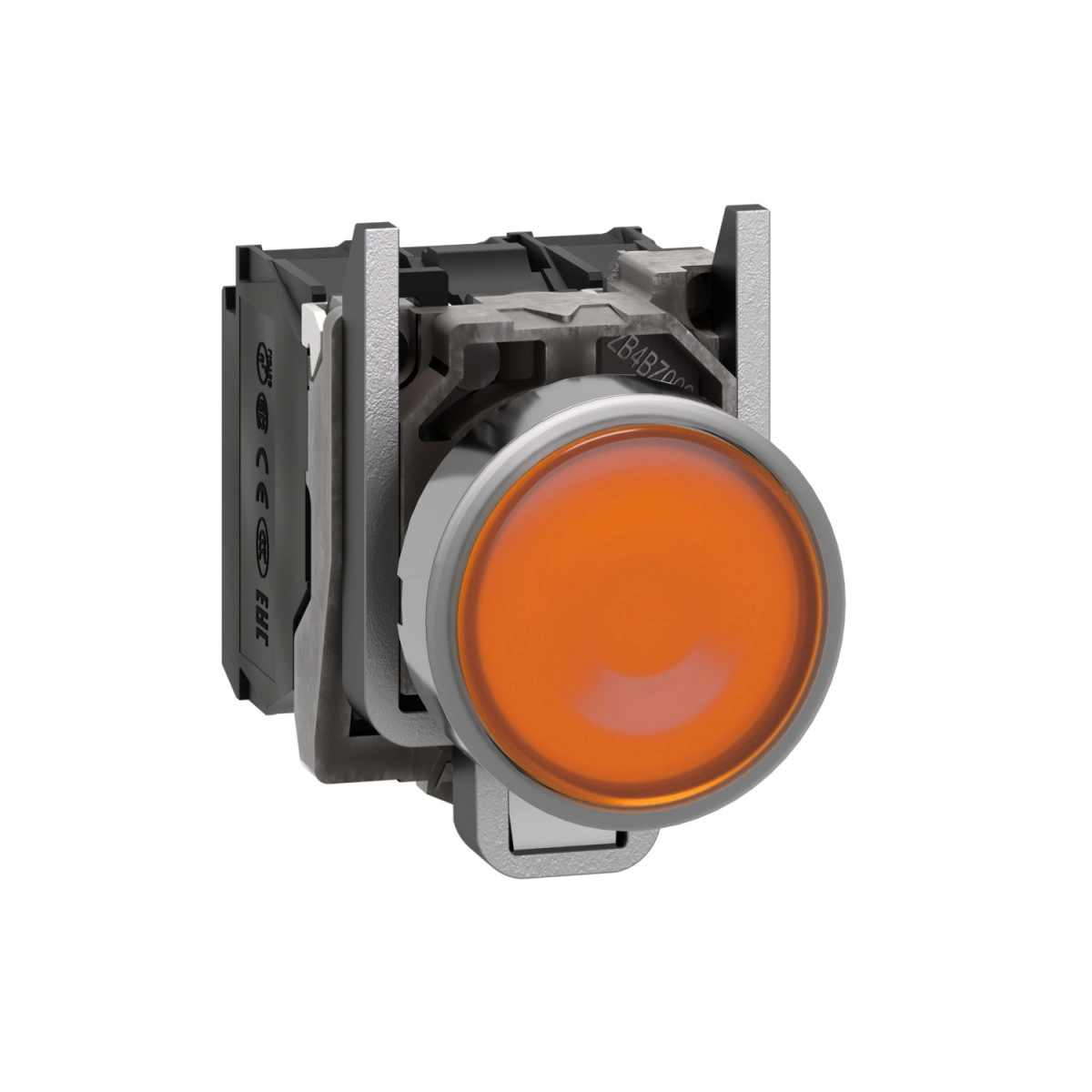

A Schneider Electric Harmony XB4BW35B5 egy komplett fém LED világító nyomógomb, amely a Harmony XB4 termékcsalád része. Ez a prémium minőségű vezérlőelem kiválóan alkalmazható ipari környezetben különböző folyamatok, gépek vagy rendszerek irányítására. A narancssárga színű, sima felületű nyomógomb 22 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen telepíthető a legtöbb ipari vezérlőpanelbe.
Az XB4BW35B5 modell krómbevonatú fém előlappal készül, amely nemcsak esztétikus megjelenést biztosít, hanem kiváló tartósságot is nyújt. A rögzítőgyűrű anyaga Zamak, amely kiváló szilárdsági tulajdonságokkal rendelkezik. A nyomógomb működtetési módja rugós visszatérésű, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszatér alaphelyzetbe. A termék 1NO+1NC érintkezőt tartalmaz, azaz egy nyitó és egy záró kontaktus kombinációját, ami sokféle vezérlési feladat megoldását teszi lehetővé. Az érintkezők lassú bontású típusúak és ezüst ötvözetből (Ag/Ni) készülnek, ami hosszú élettartamot biztosít. A beépített univerzális LED világítás 24V AC/DC tápfeszültségről működik, és a beépített integrált LED technológia használatával hosszú, akár 100.000 órás élettartamot kínál normál üzemi körülmények között.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, amelyek ipari környezetben való megbízható működést garantálnak. Az XB4BW35B5 nyomógomb IPxx védelmi szintjei (IP66, IP67, IP69, IP69K) biztosítják a por és víz elleni kiváló védelmet, még nagynyomású mosás esetén is (7000000 Pa, 55°C-on). A készülék NEMA 13 és NEMA 4X besorolású, valamint IK06 szintű ütésállósággal rendelkezik. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig terjed, így extrém körülmények között is megbízhatóan működik. A termék mechanikai élettartama 10 millió kapcsolási ciklus, míg villamos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A kapcsolási kapacitás változatos terhelésekre méretezett: AC-15 kategóriában 3A/240V, 6A/120V vagy DC-13 kategóriában 0,1A/600V, 0,27A/250V és 0,55A/125V értékek jellemzik. A névleges szigetelési feszültség (Ui) 600V, míg a lökőfeszültség-állóság (Uimp) 6kV.
A csatlakoztatás csavaros sorkapcsokkal történik, amelyek vagy legfeljebb 2x1,5 mm² keresztmetszetű vezetéket fogadnak érvéghüvelyekkel, vagy 1x0,22...2x2,5 mm² keresztmetszetű vezetéket érvéghüvelyek nélkül. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos Philips #1, Pozidriv #1, valamint lapos 4 mm és 5,5 mm átmérőjű csavarhúzókkal használható. A meghúzási nyomaték 0,8-1,2 Nm között ajánlott. A termék pozitív nyitású érintkezővel rendelkezik az IEC 60947-5-1 K mellékletének megfelelően, ami biztonsági alkalmazásokban előnyös. Az XB4BW35B5 modell számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, és rendelkezik CSA, LROS, BV, UL és DNV tanúsítványokkal.
Schneider Electric Harmony XB4 - XB4BW35B5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 24VAC/DC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Fej típus: Standard
Jelzőegység fejének alakja: Kerek
Működtetés típusa: rugós visszatérésű
Működtető profilja: Narancssárga sima
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz-en
Kiegészítő
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Sorkapcsok leírása ISO n°1: (13-14)NO
(21-22)NC
Működési út: 1,5 mm (NC elektromos állapot váltása)
2,6 mm (NO elektromos állapot váltása)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot váltása
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Villamos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Áramfogyasztás: 18 mA
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Tápfeszültség határok: 19,2…30 V DC
21,6…26,4 V AC
Környezet
Védelem kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-5-5
IEC 60947-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőn át (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
