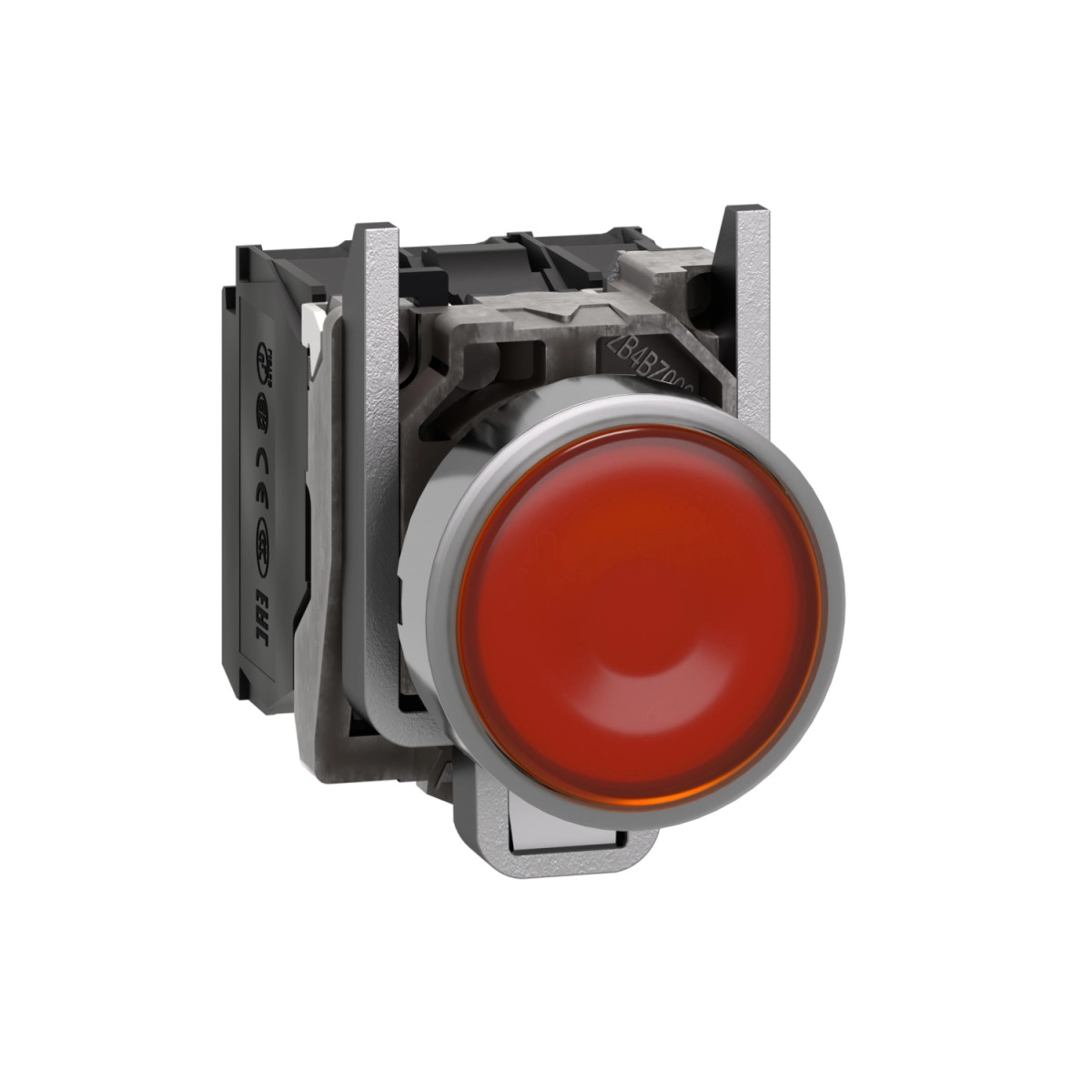

A Schneider Electric Harmony XB4 termékcsalád XB4BW35G5 típusú világító nyomógombja egy prémium minőségű ipari vezérlőelem, amely tökéletes választás ipari környezetbe, vezérlőpanelekre és gépvezérlési alkalmazásokhoz. A krómozott fém előlappal rendelkező nyomógomb narancssárga színű, sima lencsével szerelt, visszatérő rugós működésű nyomógomb, amely egyaránt kínál megbízhatóságot és kiváló esztétikát.
A Harmony XB4BW35G5 egy univerzális LED-es megvilágítást tartalmaz, amely 110-120 V AC tápfeszültséggel működik 50/60 Hz frekvencián. A beépített LED fényforrás kivételesen hosszú, 100.000 órás élettartammal rendelkezik 25°C-on, így biztosítva a hosszú távú megbízható működést. Az állandó fényű jelzés 14 mA áramfelvétellel működik, és 1 kV túlfeszültség védelemmel rendelkezik az IEC 61000-4-5 szabványnak megfelelően. A termék kompatibilis a gyártó Universal LED blokkjaival, ami rugalmas felhasználást tesz lehetővé.
Az XB4BW35G5 nyomógomb 1 NO (záró) és 1 NC (bontó) érintkezővel rendelkezik, és lassan bontó működésű. Az ezüst-nikkel (Ag/Ni) ötvözetből készült érintkezők nagy megbízhatóságot biztosítanak, amit a 10 millió mechanikai működési ciklus is bizonyít. A pozitív nyitású működés megfelel az IEC 60947-5-1 K mellékletének. Az elektromos élettartam 1 millió kapcsolási ciklus, különböző terhelési feltételek mellett, az IEC 60947-5-1 C mellékletének megfelelően. A kiváló elektromos megbízhatóság tiszta környezetben Λ < 10exp(-6) 5 V és 1 mA esetén, illetve Λ < 10exp(-8) 17 V és 5 mA esetén, az IEC 60947-5-4 szabvány szerint. A működési adatok részletesen szabályozzák a kapcsolási képességeket: AC-15 üzemmódban 3 A/240 V, 6 A/120 V és 1,2 A/600 V terhelhetőséggel, DC-13 üzemmódban pedig 0,1 A/600 V, 0,27 A/250 V és 0,55 A/125 V értékekkel, amelyek mind megfelelnek az IEC 60947-5-1 szabványnak.
A nyomógomb csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A megfelelő csavarhúzó típusok: Philips 1-es, Pozidriv 1-es, lapos 4 mm vagy 5,5 mm. A rögzítéshez 0,8-1,2 Nm nyomatékot kell alkalmazni az IEC 60947-1 szabványnak megfelelően. A termék rendkívül robusztus, 10 A hagyományos szabad levegőn mért hőárammal, 600 V névleges szigetelési feszültséggel (3-as szennyezettségi fokozat) és 6 kV névleges lökőfeszültség-állósággal rendelkezik.
Schneider Electric Harmony XB4 - XB4BW35G5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 120VAC, narancssárga műszaki adatok
Általános specifikáció
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Narancssárga, süllyesztett
Működtető további információ: Sima lencsével
Elektromos paraméterek
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassan bontó
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 110...120 V AC 50/60 Hz
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Teljesítmény és védelem
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Üzemi hőmérséklet: -40...70 °C
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
