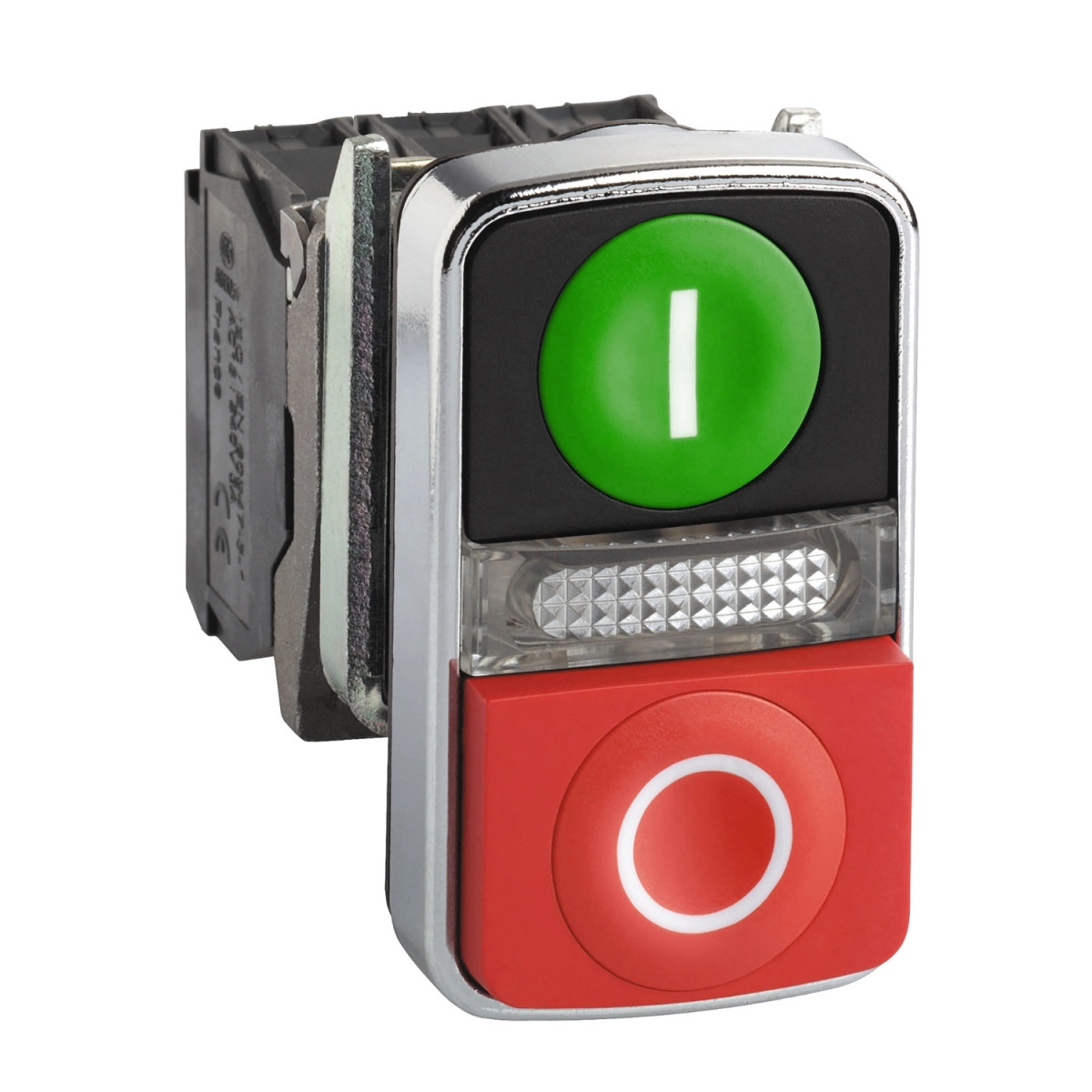

Schneider Electric Harmony XB4 - XB4BW73731B5 - komplett fém kettősfejű nyomógomb, Ø22, 1NO+1NC, zöld "I" + piros "O" gomb + LED, 24VAC/DC

Szélesség méret: 55 mm

Hosszúság méret: 90 mm

Magasság méret: 35 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB4 - XB4BW73731B5 - komplett fém kettősfejű nyomógomb, Ø22, 1NO+1NC, zöld "I" + piros "O" gomb + LED, 24VAC/DC

Name: Schneider Electric Harmony XB4 - XB4BW73731B5 - komplett fém kettősfejű nyomógomb, Ø22, 1NO+1NC, zöld "I" + piros "O" gomb + LED, 24VAC/DC
Brand: Schneider Electric
SKU: 3389119043601
Price: 11940 HUF
Availability: InStock

11 940 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Komplett Schneider Electric Harmony XB4

Nyomógomb fej

Teljes Schneider Electric Harmony XB4 kínálat

Schneider Electric Harmony XB4 nyomógomb

A Schneider Electric Harmony XB4 termékcsalád XB4BW73731B5 világítható kettősfejű nyomógombja egy kiváló minőségű, ipari környezetben alkalmazható vezérlőelem. Ez a komplett, fémházas kivitelű termék a Harmony XB4 sorozat részeként magas megbízhatóságot és hosszú élettartamot biztosít a legigényesebb alkalmazásokban is.

A nyomógomb egyedi kialakítása lehetővé teszi a könnyű és egyértelmű kezelést: a zöld, süllyesztett "I" jelzésű gomb a bekapcsolási funkcióhoz, míg a piros, kiemelkedő "O" jelzésű gomb a kikapcsolási műveletekhez használható. A két gomb között található központi fehér LED jelzőfény kiválóan látható visszajelzést biztosít az aktuális állapotról. A készüléket 24 V AC/DC tápfeszültséggel működő integrált LED világítással szerelték fel, amely 100 000 óra élettartamot kínál normál üzemi körülmények között (25°C). A nyomógombhoz 1 NO (záró) és 1 NC (nyitó) érintkező tartozik, amelyek ezüstötvözet (Ag/Ni) anyagból készültek, biztosítva a kiváló elektromos tulajdonságokat és hosszú élettartamot.

A termék rugós visszatérésű működésmóddal rendelkezik, és szabványos 22,5 mm-es kerek furatba szerelhető. A rozsdamentes, krómozott fémház tökéletesen illeszkedik ipari környezetbe, ahol fontos a hosszú élettartam és a megbízható működés. A nyomógomb tökéletesen ellenáll a mosóvíznek és egyéb környezeti hatásoknak: IP66, IP69 és IP69K védettségi fokozattal rendelkezik, ami különösen alkalmassá teszi olyan környezetekben való használatra, ahol rendszeres nagynyomású mosás történik (akár 7000000 Pa nyomás is megengedett 55°C-on, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X besorolással is rendelkezik.

Az XB4BW73731B5 nyomógomb mechanikai élettartama lenyűgöző: 1 000 000 kapcsolási ciklust garantál a gyártó. Az elektromos élettartam szintén kiemelkedő: különböző terhelések mellett (AC-15 vagy DC-13 kategóriákban) akár 1 000 000 működési ciklus is elérhető. A kapcsolási adatok széles választékát kínálja: 3 A 240 V AC-15, 6 A 120 V AC-15, valamint egyenáramú terhelések esetén 0,1 A 600 V DC-13, 0,27 A 250 V DC-13, 0,55 A 125 V DC-13 értékekkel. A termék IEC 60947-5-1 szerint konform, és számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, UL, BV, DNV és LROS minősítésekkel. Megfelelő üzemeltetési hőmérséklet-tartománya -40°C és +70°C között van, ami rendkívül széles működési tartományt biztosít különböző környezeti feltételek mellett.

A Schneider Electric XB4BW73731B5 nyomógomb csavaros csatlakozókkal rendelkezik, amelyek maximum 2 x 1,5 mm² vezetékkeresztmetszettel használhatók kábelrésszel, illetve minimum 1 x 0,22 mm² keresztmetszettel kábelrész nélkül. A meghúzási nyomaték 0,8-1,2 Nm között ajánlott. A termék ütésállósági mutatója IK06, ami jelzi a mechanikai behatásokkal szembeni ellenálló képességét. Különféle csavarhúzófejekkel kompatibilis, beleértve a kereszthornyú (JIS No 1, Philips No 1, pozidriv No 1) és lapos fejű (Ø 4 mm vagy Ø 5,5 mm) típusokat is.

Schneider Electric Harmony XB4 - XB4BW73731B5 műszaki adatok

Általános információk

Termékcsalád: Harmony XB4

Terméktípus: Világítható kettősfejű nyomógomb

Rövid termékkód: XB4

Előlapi anyag: Krómozott fém

Fejtípus: Szabványos

Szerelési átmérő: 22,5 mm

Jelölés színe: Fehér jelölés zöld, piros vagy fekete sapkákon / Fekete jelölés fehér sapkákon

Fényforrás: Védett LED

Fényforrás színe: Fehér

Termék megjelenés: Teljes termék

Fizikai jellemzők

Rögzítőgyűrű anyaga: Zamak

Magasság: 50 mm

Szélesség: 30 mm

Mélység: 59 mm

Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, 0,1 m távolságból

Jelzőegység fejének alakja: Téglalap alakú

Működtető típusa: rugós visszatérésű

Működtető profil: 1 süllyesztett - 1 kiemelkedő nyomógomb - 1 központi jelzőfény

Működtetők leírása: Zöld "I" - piros "O"

Működtető részletes leírása: Zöld süllyesztett, I (fehér) / Piros kiemelkedő, O (fehér)

Elektromos jellemzők

Érintkezők típusa és összetétele: 1 NO + 1 NC

Érintkezők működése: Lassú megszakítás

Érintkezők használata: Szabványos érintkezők

Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően

Működési út: 1,5 mm (NC elektromos állapot változáskor) / 2,6 mm (NO elektromos állapot változáskor) / 4,3 mm (teljes út)

Működtetési erő: 3,5 N NC elektromos állapot változáskor / 3,8 N NO elektromos állapot változáskor

Mechanikai élettartam: 1000000 ciklus

Csatlakozások

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelrésszel IEC 60947-1 szerint / Csavaros kapcsok, >= 1 x 0,22 mm² kábelrész nélkül IEC 60947-1 szerint

Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint

Csavarfej alakja: Kereszthornyú (JIS No 1, Philips No 1, Pozidriv No 1) / Lapos hornyú (Ø 4 mm, Ø 5,5 mm)

Érintkező anyaga: Ezüst ötvözet (Ag/Ni)

Villamos adatok

Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint

Konvencionális szabad levegőn termikus áram: 10 A IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint

Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint / 6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint / 0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint / 0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint / 0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint / 1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint

Villamos élettartam

1000000 ciklus, AC-15, 2 A 230 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, AC-15, 3 A 120 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, AC-15, 4 A 24 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

LED világítás

Jelzés típusa: Állandó

Izzófoglalat: Integrált LED

Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-nél

Tápfeszültség határok: 19,2...30 V DC / 21,6...26,4 V AC

Áramfelvétel: 18 mA

Élettartam: 100000 óra névleges feszültség és 25 °C mellett

Túlfeszültség állóság: 1 kV IEC 61000-4-5 szerint

Védelmi jellemzők

IP védettségi fokozat: IP66, IP69K, IP69 IEC 60529 szerint

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK ütésállóság: IK06 IEC 50102 szerint

Áramütés elleni védelem osztálya: I. osztály IEC 60536 szerint

Környezeti feltételek

Védő kezelés: TH

Környezeti hőmérséklet tároláskor: -40...70 °C

Környezeti hőmérséklet üzemeléskor: -40...70 °C

Szabványok és tanúsítványok

Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1

Termék tanúsítványok: CSA, LROS (Lloyds hajózási regiszter), BV, UL, DNV

Rezgés- és ütésállóság

Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén IEC 60068-2-27 szerint / 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén IEC 60068-2-27 szerint

Elektromágneses kompatibilitás

Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint

Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint

Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) IEC 61000-4-2 szerint / 8 kV levegőben (szigetelő részeken) IEC 61000-4-2 szerint

Elektromágneses emisszió: B osztály IEC 55011 szerint

Kompatibilitási kód: XB4

Termék adatok

Szélesség méret

55 mm

Hosszúság méret

90 mm

Magasság méret

35 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119043601

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

124,8 g/db

Cikkszám

3389119043601
