A Schneider Electric Harmony XB4 sorozatú XB4FA3351 nyomógomb egy kiváló minőségű, panelbe süllyesztett kivitelű vezérlőelem, amely számos ipari alkalmazásban megbízható működést biztosít. Ez a visszatérő rugós nyomógomb a professzionális vezérléstechnikai megoldások nélkülözhetetlen eleme, amelyet kiemelkedő mechanikai és elektromos jellemzők tesznek különlegessé.

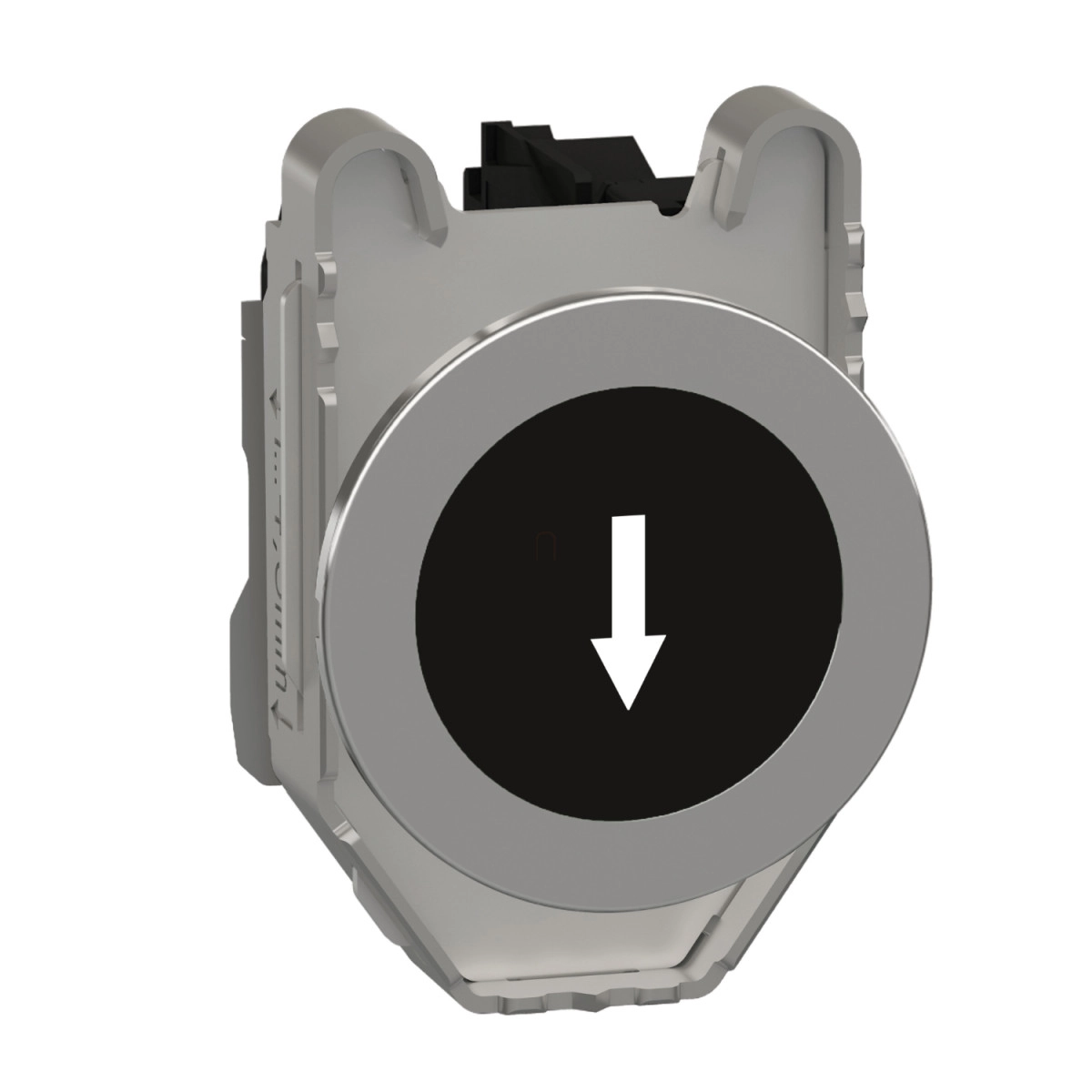

A XB4FA3351 modell fekete színű, le nyíl (fehér) jelöléssel ellátott, kerek fejű, beépített süllyesztett kivitelű nyomógomb. A készülékház krómozott fémből készült, míg a rögzítőgyűrű anyaga Zamak ötvözet, ami kiemelkedő tartósságot biztosít. A 30 mm-es kerek beépítőnyílásba szerelhető (pontos szerelési átmérő 30,5 mm) nyomógomb egyetlen NO (1 záró) érintkezővel rendelkezik, amely slow-break (lassú bontás) működési elvű. A csavaros csatlakozókapcsok lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel az IEC 60947-1 szabvány szerint, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül.
A műszaki paraméterek terén a XB4FA3351 nyomógomb kiemelkedő teljesítményt nyújt. A nyomógomb teljes lökete 4,3 mm, ebből 2,6 mm az elektromos állapot változásáig megtett út (NO érintkező esetén). Működtetési ereje 3,8 N. Az eszköz kiváló mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír. Az elektromos paraméterek tekintetében a hagyományos szabad levegőn mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV. A névleges üzemi áram (Ie) AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, illetve DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál, valamint 1,2 A 600 V-nál AC-15 kategóriában.
A XB4FA3351 nyomógomb számos nemzetközi szabványnak megfelel, többek között CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak. Rendelkezik UL listed és CSA tanúsítványokkal. Kiemelkedő környezetállóságot biztosít a IP66, IP67, IP69, IP69K védettségi fokozat, valamint a NEMA 13 és NEMA 4X besorolás. Az ütésállóság tekintetében IK06 fokozatú az IEC 50102 szabvány szerint. Ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Széles hőmérséklet-tartományban használható, az üzemi és tárolási hőmérséklet egyaránt -40...+70 °C.
Schneider Electric Harmony XB4 - XB4FA3351 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Rövid készüléknév: XB4F
Termék vagy komponens típusa: Nyomógomb
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Értékesítés egysége: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete süllyesztett, le nyíl (fehér)
Fejrész típusa: Beépített-süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozás - kapcsok: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros csatlakozókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Kiegészítő jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Beépített
Rögzítési mód: Csavarokkal
Érintkező használata: Általános érintkezők
Pozitív nyitás: Nélküle
Működési út: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabvány szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips No. 1 csavarhúzóval
Kereszthornyos, kompatibilis pozidriv No. 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabvány szerint
Hagyományos termikus áram: 10 A az IEC 60947-5-1 szabvány szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség-kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
