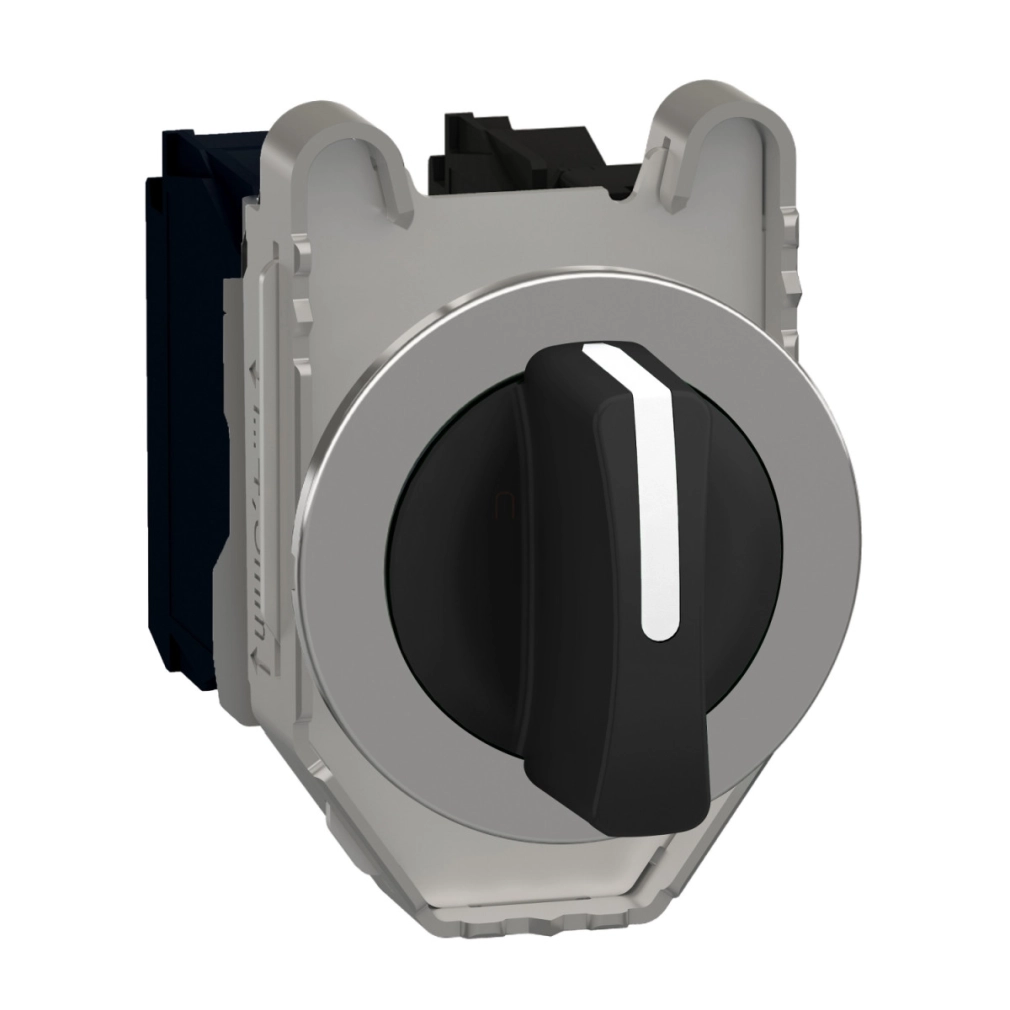

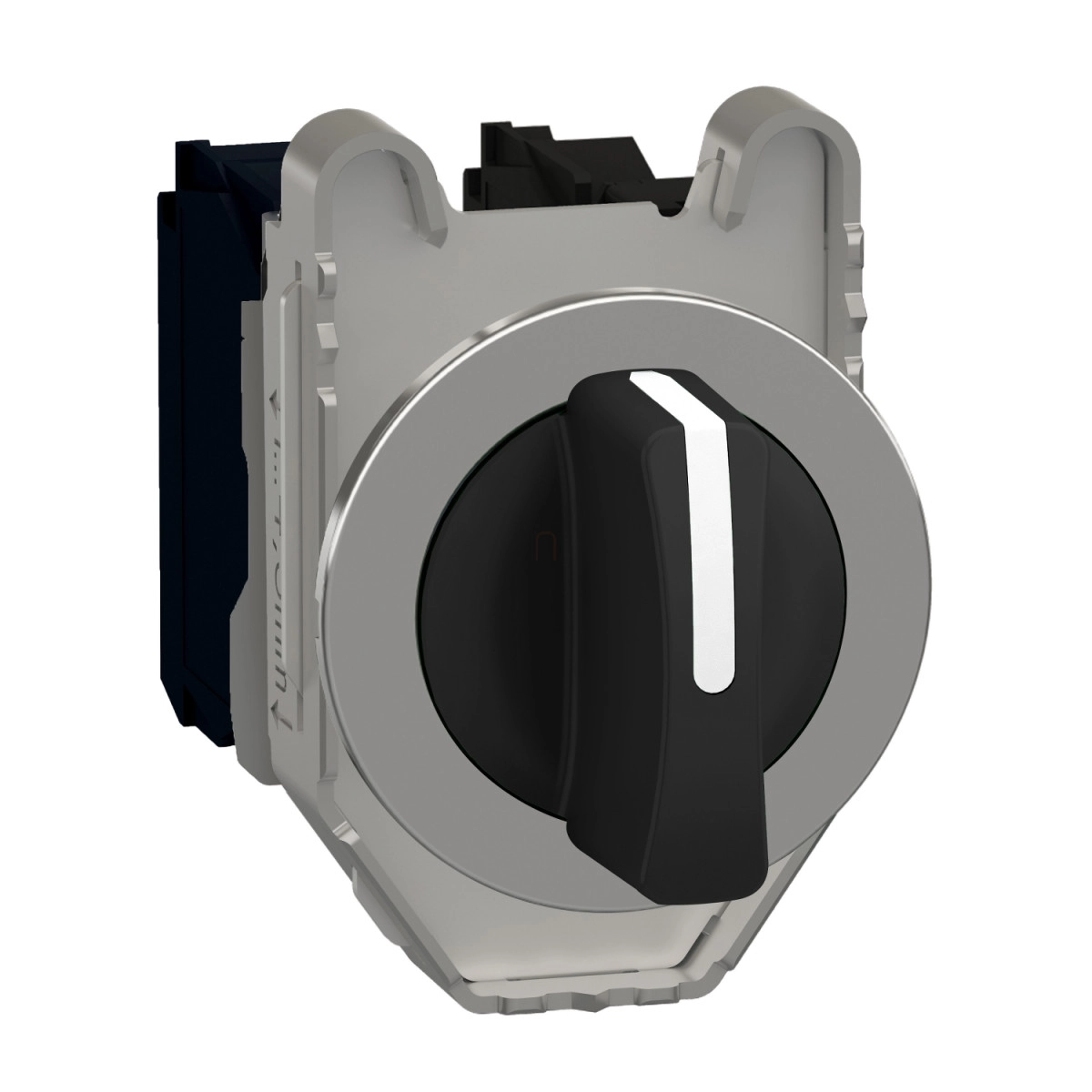

A Schneider Electric Harmony XB4 sorozatú XB4FD53 választókapcsoló egy kiváló minőségű, ipari felhasználásra tervezett kapcsolóelem, amely megbízható működést biztosít különböző vezérlési alkalmazásokban. Ez a panelbe süllyesztett, 30,5 mm átmérőjű, króm bevonatú fém előlappal rendelkező kapcsoló tökéletes választás olyan környezetben, ahol a tartósság és a megbízhatóság alapvető követelmény.
A fekete standard fogantyúval ellátott, 3 pozíciós (+/- 45°) választókapcsoló középre visszatérő rugós működéssel rendelkezik, ami biztonsági alkalmazásokban különösen hasznos tulajdonság. A kapcsoló 2 NO (alaphelyzetben nyitott) érintkezővel van felszerelve, és slow-break működési elvvel biztosítja a pontos kapcsolást. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak maximum 2 x 1,5 mm² kábelre kábelvéggel, vagy legalább 1 x 0,22 mm² kábelre kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A XB4FD53 választókapcsoló rendkívüli tartóssággal rendelkezik, mechanikai élettartama eléri az 1.000.000 ciklust. Elektromos élettartama is kiemelkedő, különböző terhelési körülmények között is 1.000.000 ciklust biztosít. A kapcsoló 10A konvencionális szabad levegős termikus áramot támogat az IEC 60947-5-1 szerint. Névleges üzemi árama változatos felhasználási körülményekre van optimalizálva: AC-15 üzemmódban 3A 240V-on, 6A 120V-on, vagy 1,2A 600V-on; DC-13 üzemmódban pedig 0,1A 600V-on, 0,27A 250V-on, vagy 0,55A 125V-on az IEC 60947-5-1 szabvány A600 és Q600 kategóriáinak megfelelően.
A kapcsoló kifejezetten ellenálló a környezeti hatásokkal szemben, amit a magas szintű védettségi besorolások is igazolnak: IP66, IP67, IP69, IP69K fokozatú védelem a por és víz ellen, valamint IK04 mechanikai ütésállóság. Ezek a jellemzők teszik alkalmassá akár nagy nyomású mosás elviselésére is (7000000 Pa 55°C-on, 0,1 m távolságból). Üzemi hőmérséklet tartománya rendkívül széles: -40°C és +70°C között működőképes, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásainak, valamint rendelkezik UL, CSA, CCC, EAC tanúsítványokkal.
Schneider Electric Harmony XB4 - XB4FD53 -panelbe süllyesztett komplett fém választókapcsoló, Ø30, 3 állású középre visszatérő, 2NO műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék típus: Választókapcsoló
Rövid terméknév: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fejrész típusa: Beépített-süllyesztett
Jelzőegység fejének formája: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkező típus és összetétel: 2 NO
Csatlakozások
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO, (23-24)NO
Méretek
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 70 mm
Telepítés
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz felszerelése: Beépített
Rögzítési középpont: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai tulajdonságok
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti feltételek
IP védettségi fokozat: IP66, IP67, IP69, IP69K
IK védettségi fokozat: IK04 az IEC 50102 szerint
Üzemi hőmérséklet tartomány: -40...70 °C
Tárolási hőmérséklet tartomány: -40...70 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
