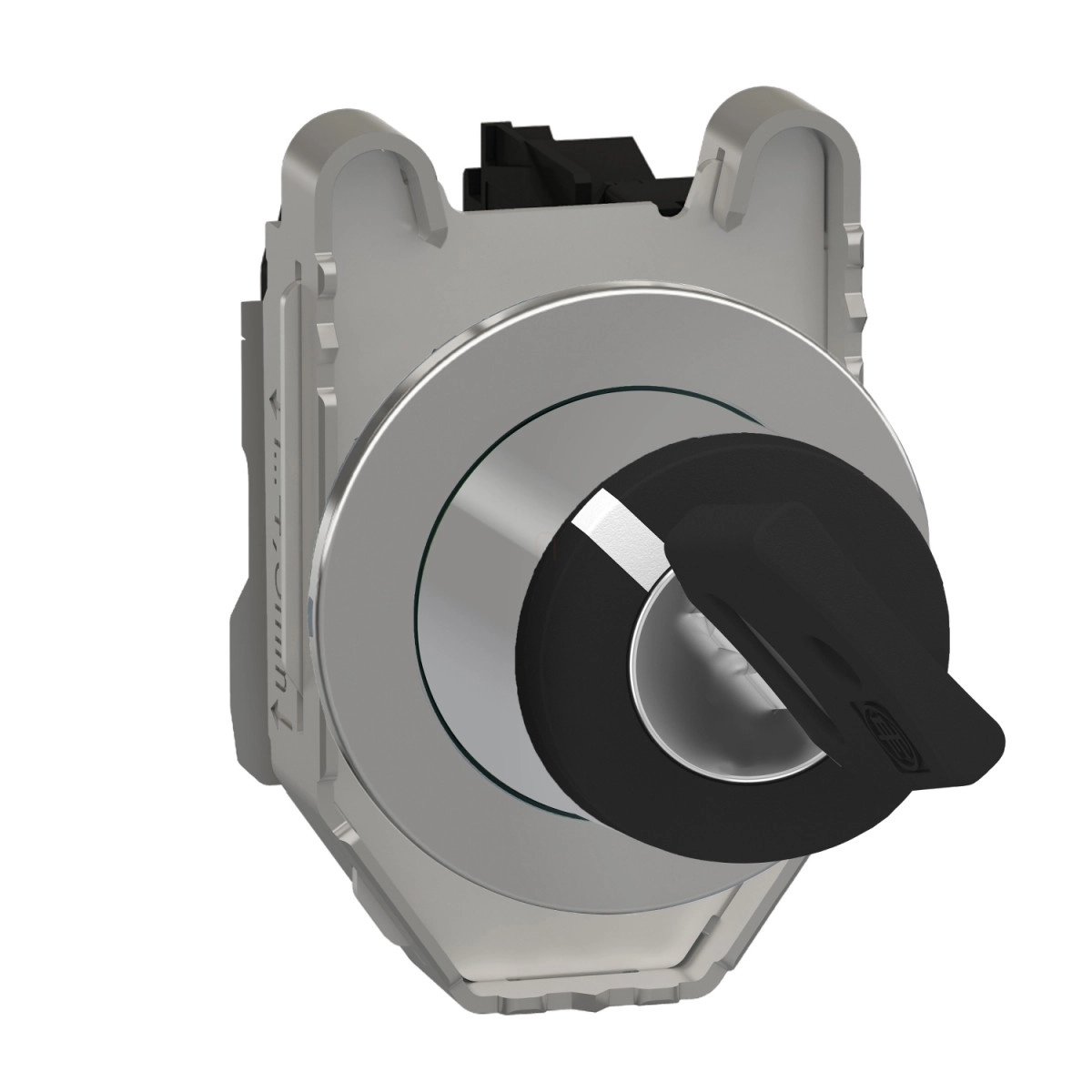

A Schneider Electric Harmony XB4 sorozatából származó XB4FG21 kulcsos kapcsoló egy kiváló minőségű, professzionális ipari vezérlőelem, amely tökéletes választás biztonsági alkalmazásokhoz és engedélyhez kötött berendezések vezérléséhez. Ez a panelbe süllyeszthető, fém kivitelű kapcsoló megbízható működést garantál még a legkeményebb ipari környezetekben is.
A fekete színű, 30 mm-es beépítési átmérővel rendelkező XB4FG21 kulcsos kapcsoló egy komplett, használatra kész termék. A 455-ös kulccsal működtethető kapcsoló 2 pozícióval rendelkezik, 90 fokos elfordítással, és maradó (stay put) működésmóddal. A kapcsoló 1 NO (alaphelyzetben nyitott) érintkezővel van ellátva, amely megbízhatóan kapcsol különböző áramköröket. A kulcs csak a baloldali pozícióban húzható ki, ami további biztonsági funkciót jelent a jogosulatlan működtetés ellen.
A Harmony XB4 sorozat ezen tagja kiváló műszaki paraméterekkel büszkélkedhet. Az elülső rész krómozott fémből készült, míg a rögzítőgyűrű anyaga Zamak ötvözet, ami tartósságot és strapabírást biztosít. A kapcsoló csavaros csatlakozókkal van felszerelve, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelbilinccsel, illetve legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelbillincs nélkül. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely hosszú élettartamot és kiváló vezetőképességet biztosít. A kapcsoló 0,14 Nm nyomatékkal működik, amikor nem változtat elektromos állapotot.
A termék kiemelkedő védelmi szinttel rendelkezik: IP66, IP67, IP69 és IP69K védettséggel bír az IEC 60529 és ISO 20653 szabványok szerint, ami teljes por elleni védelmet és nagy nyomású vízsugár elleni védelmet is jelent. Ütésállósága IK04 szintű az IEC 50102 szerint. Ez a kapcsoló ellenáll a 7000000 Pa nyomású, 55°C-os vízsugaraknak 0,1 méter távolságból, ami különösen alkalmassá teszi mosóberendezések, élelmiszeripari és egyéb, fokozott tisztaságot igénylő környezetben történő használatra. A termék széles működési hőmérséklet-tartománya (-40°C és +70°C között) lehetővé teszi szélsőséges körülmények közötti használatát is.
A Schneider Electric XB4FG21 kiemelkedő elektromos tulajdonságokkal rendelkezik: 10A konvencionális szabad levegőn mérhető termikus árammal, 600V névleges szigetelési feszültséggel (3-as szennyezettségi foknál), és 6kV névleges lökőfeszültség-állósággal. A termék mechanikai élettartama 1 millió kapcsolási ciklus, míg elektromos élettartama változó terhelés mellett is eléri az 1 millió ciklust. A kapcsoló különböző üzemeltetési áramokkal használható: 3A 240V AC-15, 6A 120V AC-15, illetve DC terheléseknél is különböző értékekkel, ami sokoldalúságot biztosít különböző vezérlési feladatokhoz.
Schneider Electric Harmony XB4 - XB4FG21 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Választókapcsoló
Rövid terméknév: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Beépítési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információk: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Kapcsoló működés: Lassú bontás
Méretek
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 100 mm
Kapcsok megnevezése ISO n°1: (13-14)NO
Csatlakozások
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Beépítés
Eszköz felszerelés: Beépített
Rögzítési középpont: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Zár jellemzők
Zár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal oldal
Teljesítmény jellemzők
Forgatónyomaték értéke: 0,14 Nm NO elektromos állapotváltoztatás nélkül
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, üzemeltetési sebesség <3600 cikl/h, terhelési tényező: 0,5 az EN 60947-5-1 C függelék szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A patron biztosíték gG típus az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -40...70 °C
IP védettségi fokozat: IP66/IP67/IP69/IP69K
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
