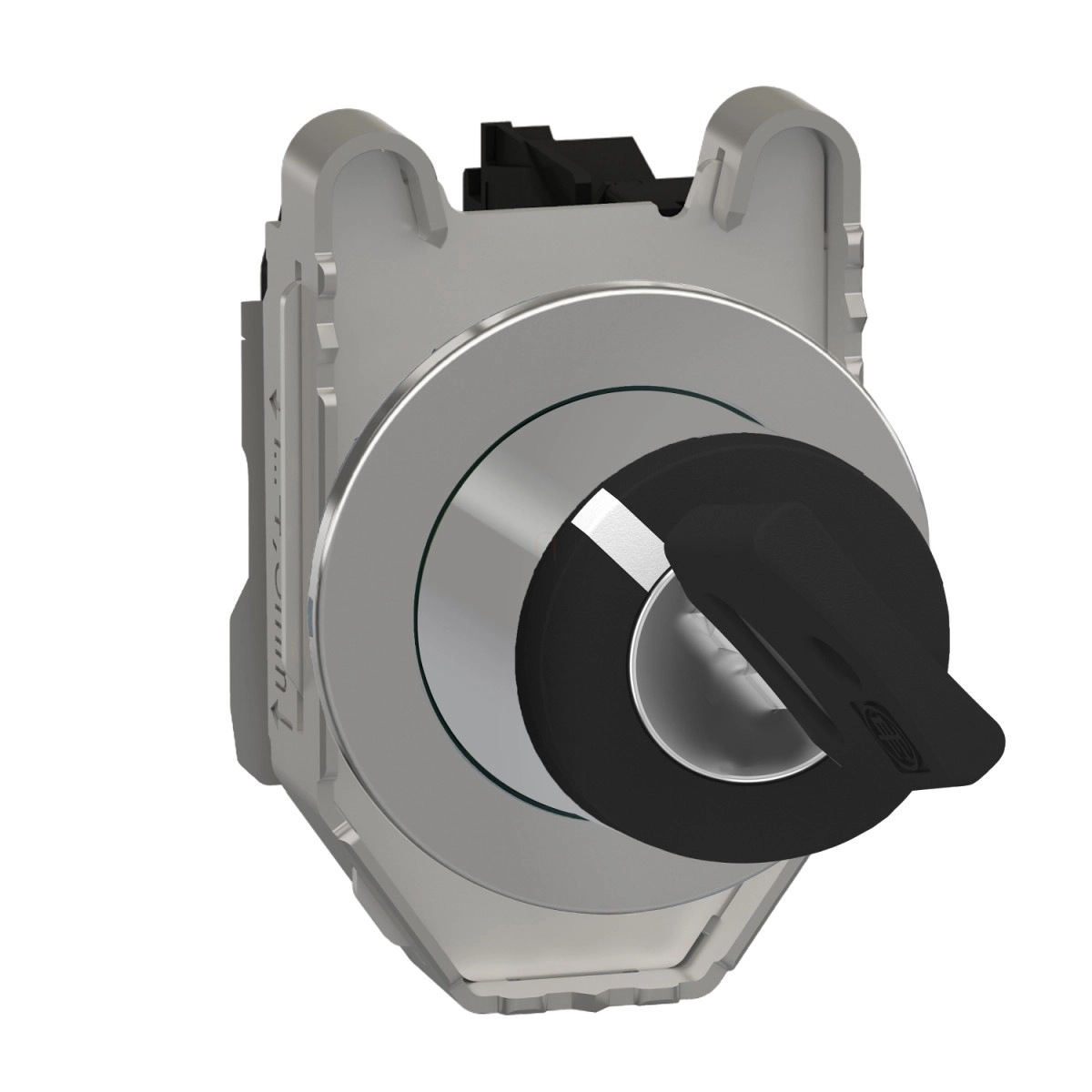

A Schneider Electric Harmony XB4FG61 egy kiváló minőségű, fekete, 30 mm-es, panelbe süllyesztett komplett fém kapcsoló, amely a megbízható Harmony XB4 termékcsalád tagja. Ez a kulcsos választókapcsoló precíz működést és hosszú élettartamot biztosít ipari környezetben, ahol a biztonságos kapcsolás és a megbízható teljesítmény elengedhetetlen.
A XB4FG61 modell 2 pozíciós kialakítással rendelkezik, 90°-os kapcsolási szöggel, és jobbról balra rugós visszatéréssel működik. A termék 455-ös kulcstípussal van felszerelve, amely kizárólag a bal oldali helyzetben távolítható el, így biztosítva a fokozott biztonságot. A kapcsoló egy normál nyitott (1NO) érintkezővel rendelkezik, amely a 13-14 ISO számú csatlakozással érhető el, és lassú szakítású érintkezési móddal működik.
A termék kialakítását tekintve krómozott fém előlappal és Zamak anyagból készült rögzítőgyűrűvel rendelkezik, amely tartósságot és esztétikus megjelenést biztosít. A kerek kialakítású, beépített-süllyesztett fej tökéletesen illeszkedik a panelbe, 30,5 mm-es szerelési átmérővel. A termék rögzítése csavarokkal történik, 1-6 mm vastag panelbe, 40 x 50 mm-es rögzítési középponttal.
A Schneider Electric XB4FG61 kapcsoló elektromos teljesítménye kiemelkedő, 10A konvencionális szabad levegő hőárammal rendelkezik az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 600V (3-as szennyezettségi fok), míg az impulzus-állósági névleges feszültség 6kV az IEC 60947-1 szerint. A kapcsoló különböző terhelési kategóriákban eltérő névleges üzemi áramokkal használható: 3A 240V AC-15 A600, 6A 120V AC-15 A600, vagy akár 0,1A 600V DC-13 Q600 alkalmazásokban. A termék ezüst ötvözetű (Ag/Ni) érintkezőkkel rendelkezik, és 10A-es gG típusú olvadóbiztosítékkal védhető rövidzárlat ellen.
A Schneider Electric XB4FG61 rendkívül strapabíró, akár 1 000 000 mechanikai ciklust is kibír, és ugyanennyi elektromos ciklust különböző terhelési kategóriákban. Az IP védettség szempontjából kiemelkedő, IP66, IP67, IP69, IP69K besorolással rendelkezik, valamint megfelel az UL 50 E szerinti Type 4, 4X, 12 és 13 követelményeknek is. Az ütésállóság IK04 szintű az IEC 50102 szerint, és kiváló rezgésállósággal rendelkezik: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint.
A termék széles működési hőmérséklet-tartományban használható, -40 és +70°C között, és számos nemzetközi szabványnak megfelel, többek között CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1. A kapcsoló UL listed, CSA, CCC és EAC tanúsítványokkal rendelkezik, így világszerte használható különböző ipari környezetekben.
Schneider Electric Harmony XB4 - XB4FG61 -panelbe süllyesztett komplett fém kapcsoló, Ø30, 455 kulcsos, 2 állású visszatérő, 1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Választókapcsoló
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Oszthatatlansági mennyiség: 1
Fej típus: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető egység jellemzők
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profil: Fekete kulcsos kapcsoló
Működtető helyzet információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú-szakítás
Csatlakozások
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1-nek megfelelően
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1-nek megfelelően
Kiegészítő információk
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 100 mm
Kapcsok leírása ISO n°1: (13-14)NO
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szerelési jellemzők
Eszköz felszerelése: Beépített
Rögzítési központ: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Kulcstípus: 455-ös kulcs
Kulcs kivételi helyzet: Bal oldal
Elektromos jellemzők
Nyomaték érték: 0,14 N.m elektromos állapot váltás nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patronos biztosíték gG típus az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K, Type 4, 4X, 12, 13
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgésállóság: 5 gn (f= 10...500 Hz), 2 mm csúcstól csúcsig (f= 2...10 Hz)
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként
