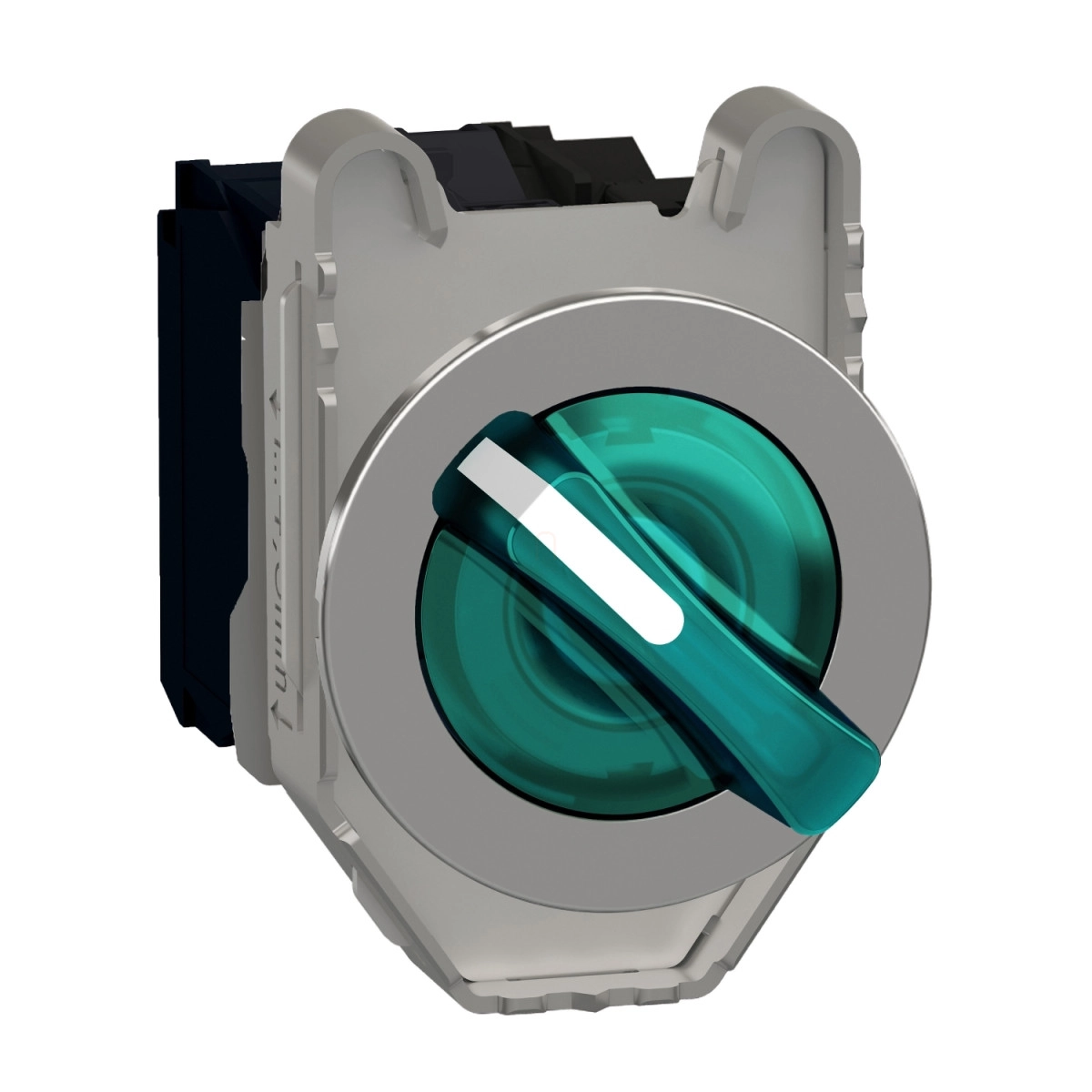

A Schneider Electric Harmony XB4FK123B5 egy professzionális minőségű, panelbe süllyeszthető, világító választókapcsoló, amely ipari környezetben való használatra lett tervezve. Ez a robusztus, krómozott fém kerettel rendelkező kapcsoló tökéletes választás vezérlőpanelekbe, gépekbe történő beépítésre, ahol megbízható és hosszú élettartamú komponensekre van szükség.
A termék a népszerű Harmony XB4 sorozat tagja, amely a Schneider Electric egyik legkedveltebb ipari kapcsoló családja. A 30 mm-es szabványos beépítési átmérővel rendelkező XB4FK123B5 könnyen integrálható a legtöbb ipari vezérlőpanelbe. A kapcsoló zöld standard fogantyúval rendelkezik, amely két pozícióba állítható 90°-os elfordítással. A pozíciótartó (stay put) működési elvnek köszönhetően a kapcsoló a beállított pozícióban marad a következő kapcsolásig.
A termék műszaki jellemzői között szerepel az 1NO+1NC érintkezőkonfiguráció (egy záró és egy nyitó érintkező), amely sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokhoz. Az érintkezők lassú bontású kivitelűek és ezüst ötvözetből (Ag/Ni) készültek, amely kiváló elektromos tulajdonságokat biztosít. Az XB4FK123B5 modell 24V AC/DC tápfeszültséggel működő integrált univerzális LED világítással rendelkezik, amely állandó fényjelzést biztosít, így egyértelműen jelzi a kapcsoló állapotát még gyenge fényviszonyok között is.
A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű kábelvég csatlakoztatását kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék villamos jellemzői kiemelkedőek: 10A hőáram, 600V névleges szigetelési feszültség, és többféle üzemi áramértékkel rendelkezik különböző alkalmazási kategóriákban (AC-15, DC-13). Az XB4FK123B5 névleges impulzus-állófeszültsége 6kV az IEC 60947-1 szerint, ami kiváló védelmet jelent túlfeszültség ellen.
A kapcsoló mechanikai élettartama kiemelkedő, 1.000.000 kapcsolási ciklus, valamint az elektromos élettartama is 1.000.000 ciklus különböző terhelési feltételek mellett. A termék védettsége is figyelemre méltó: IP66, IP67, IP69, IP69K védettségi szintekkel rendelkezik, így por és víz ellen tökéletesen védett, sőt nagynyomású mosóval való tisztításnak is ellenáll (7.000.000 Pa, 55°C, 0,1m távolságból). A kapcsoló működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami extrém környezeti feltételek mellett is megbízható működést garantál. Az XB4FK123B5 megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásoknak, és rendelkezik UL, CSA, CCC, EAC tanúsítványokkal.
Schneider Electric Harmony XB4 - XB4FK123B5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Beépített, süllyesztett
Beépítési átmérő: 30,5 mm
Jelzőegység alakja: Kerek
Működtető típusa: Pozíciótartó
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működtetése: Lassú bontású
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül, IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 24 V AC/DC, 50/60 Hz
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték, IEC 60947-5-1 szerint
Hagyományos szabad levegő hőáram [Ith]: 10 A, IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3), IEC 60947-1 szerint
Névleges impulzus-állófeszültség [Uimp]: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V, AC-15, A600 szerint
6 A 120 V, AC-15, A600 szerint
0,1 A 600 V, DC-13, Q600 szerint
0,27 A 250 V, DC-13, Q600 szerint
0,55 A 125 V, DC-13, Q600 szerint
1,2 A 600 V, AC-15, A600 szerint
Mechanikai jellemzők
Magasság: 53 mm
Szélesség: 36,6 mm
Mélység: 69,5 mm
Kapcsok leírása ISO n°1: (13-14)NO
(21-22)NC
Működtető nyomaték: 0,14 N.m NO elektromos állapot változásakor
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m, IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Környezeti jellemzők
Védettség: IP66, IP67, IP69, IP69K (ISO 20653 szerint)
Type 12, Type 13, Type 4, Type 4X (UL 50 E szerint)
IK fokozat: IK04, IEC 50102 szerint
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: I. osztály, IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Ellenállóképesség
Rezgésállóság: 5 gn (f= 10...500 Hz), IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz), IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén, IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen, IEC 60068-2-27 szerint
