A Schneider Electric Harmony XB4 sorozathoz tartozó XB4FW31B5 egy kiváló minőségű, panelbe süllyeszthető világító nyomógomb, amely egyesíti a megbízhatóságot és a funkcionális dizájnt. Ez a prémium minőségű ipari vezérlőeszköz ideális választás automatizált rendszerek, vezérlőpanelek és ipari berendezések kezelőfelületeként, ahol a tartósság és a megbízhatóság elengedhetetlen.

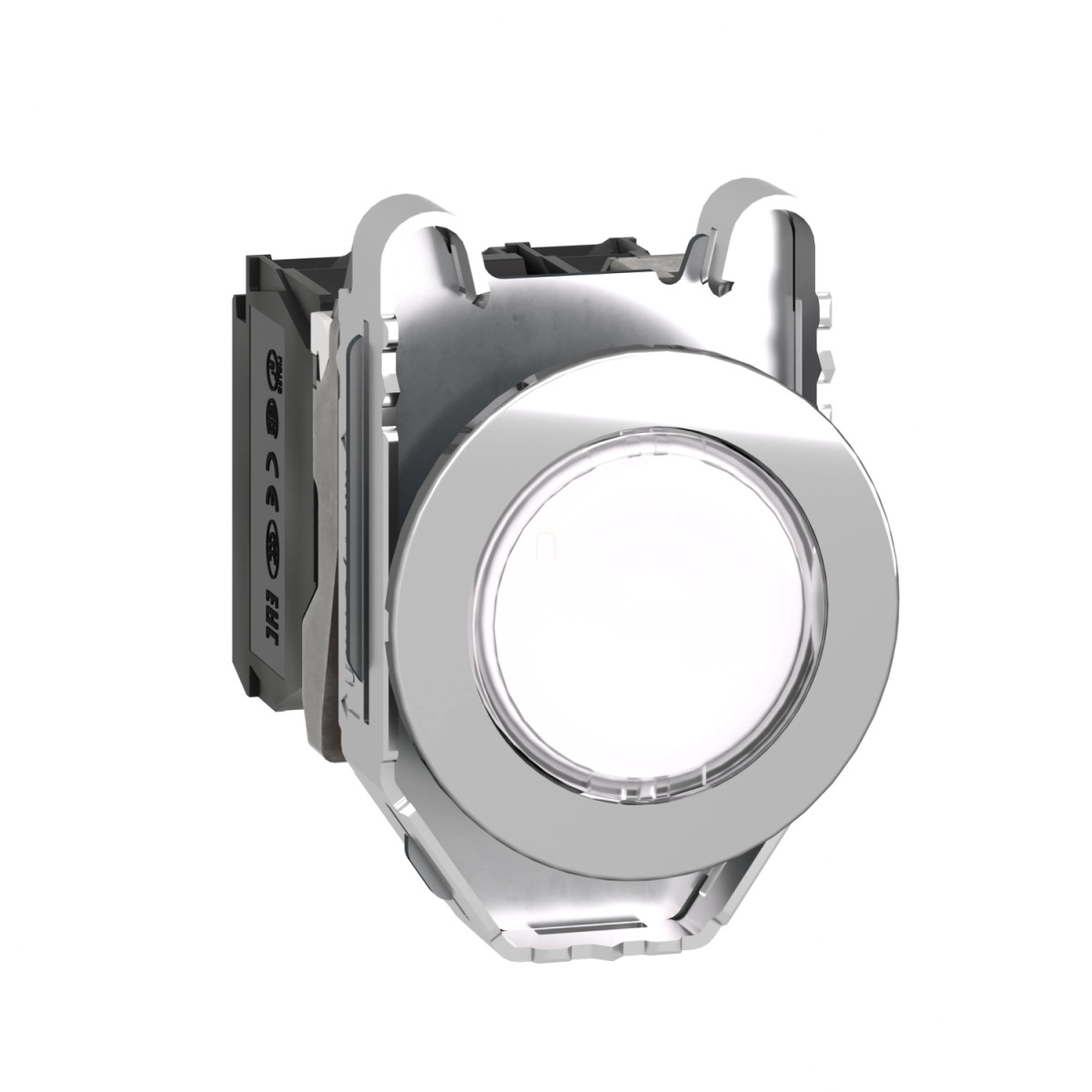

A XB4FW31B5 modell egy 30 mm átmérőjű, fehér színű, króm bevonatú fém előlappal rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem ellenáll a durva ipari környezet viszontagságainak is. A nyomógomb fejegysége kör alakú, süllyesztett kivitelű, sima lencsével, ami tiszta, egyértelmű vizuális visszajelzést ad a kezelő számára. A beépített univerzális LED világítás 24V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián, így rugalmasan alkalmazható különböző vezérlőrendszerekben. A termék ellenáll a nagynyomású mosásnak is (7000000 Pa, 55 °C-on, 0,1 m távolságból), ami különösen előnyös olyan környezetekben, ahol a rendszeres tisztítás követelmény.
A nyomógomb kapcsolóeleme egy érintkezőpárt tartalmaz: 1 NO (záró) és 1 NC (nyitó) kontaktust, amelyek lassú bontású működési mechanizmussal rendelkeznek. Ez a konfiguráció nagy rugalmasságot biztosít a vezérlési feladatok megvalósításában. A kontaktusok ezüstötvözetből (Ag/Ni) készülnek, így biztosítva a megbízható elektromos kapcsolatot és hosszú élettartamot. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 × 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékek vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű érvéghüvely nélküli vezetékek bekötését. Az eszköz ISO szabványnak megfelelő terminál jelölésekkel rendelkezik: (13-14)NO és (21-22)NC, ami megkönnyíti a bekötést és a későbbi karbantartást.
A XB4FW31B5 kiemelkedő műszaki paraméterekkel büszkélkedhet: 10A konvencionális szabad levegőn mért termikus áram, 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6 kV impulzus állóképesség. A működtető elem rugós visszatérítésű, az üzemi elmozdulás 1,5 mm (NC érintkező kapcsolási állapotának változásáig), 2,6 mm (NO érintkező kapcsolási állapotának változásáig), a teljes elmozdulás pedig 4,3 mm. A működtetéshez szükséges erő 3,5 N az NC kontaktus állapotváltozásához, illetve összesen 3,8 N. Mechanikai élettartama lenyűgöző: 10 millió kapcsolási ciklus, míg villamos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A nyomógomb széles működési hőmérséklet-tartománnyal rendelkezik: -40°C és +70°C között használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál.
Schneider Electric Harmony XB4 - XB4FW31B5 -panelbe süllyesztett komplett fém LED világító nyomógomb, Ø30, 1NO, 24V, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Világító nyomógomb
Eszköz rövid neve: XB4F
Előlap anyaga: Króm bevonatú fém
Rögzítő gallér anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítés
Működtető profil: Fehér süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² érvéghüvelyes vezetékkel az IEC 60947-1 szerint
Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélküli vezetékkel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Méretadatok
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Üzemi adatok
Kapcsok leírása ISO n°1: (13-14)NO
(21-22)NC
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz felszerelése: Beépített
Rögzítési mód: Csavarokkal, ajánlott nyomaték: 0,8 N.m
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Tartóssági jellemzők
Mechanikai élettartam: 10000000 ciklus
Villamos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Szolgáltatási élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti adatok
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K
IK védelmi fokozat: IK06
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
