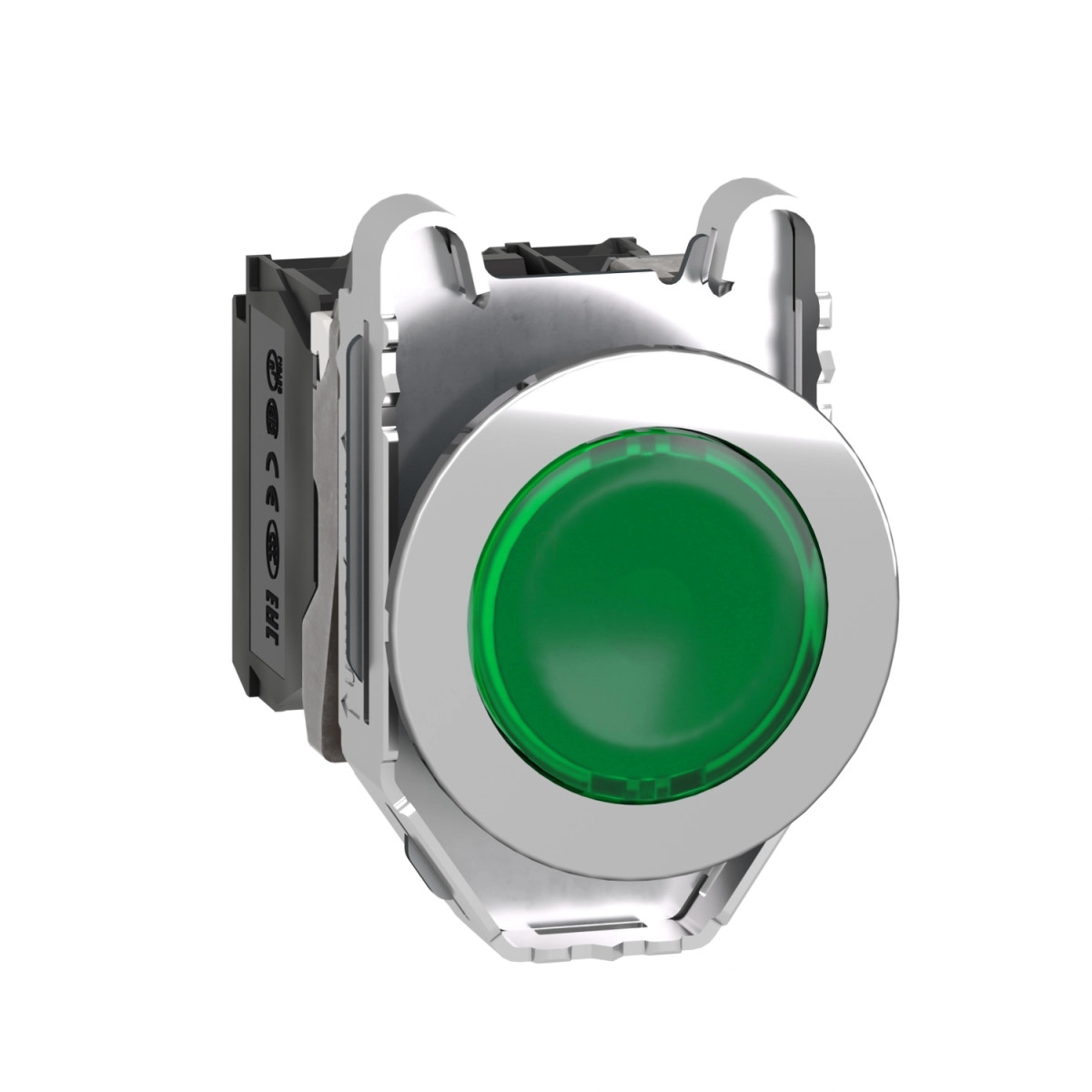

A Schneider Electric Harmony XB4FW33B5 egy kiváló minőségű, zöld színű, megvilágított nyomógomb, amely a Harmony XB4 termékcsalád része. Ez a prémium kivitelű, krómozott fém előlappal és zamak rögzítőgyűrűvel rendelkező kapcsoló tökéletes választás ipari környezetben, vezérlőpanelek és irányítópultok kialakításához, ahol fontos a tartósság és a megbízhatóság.
A XB4FW33B5 modell egy süllyesztett, kerek kialakítású nyomógombbal rendelkezik, amely zöld színű, sima lencséjű, univerzális LED-megvilágítással. Ez a megvilágítás 24V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián, és mindössze 18 mA áramfelvétellel rendelkezik. A beépített univerzális LED technológia 100 000 órás élettartamot biztosít 25°C-on és névleges feszültségen, ami jelentősen hosszabb, mint a hagyományos izzók élettartama. Fontos megjegyezni, hogy a termék megjelenésében változás lehet, de ez nem befolyásolja a működését és biztonságát, valamint kompatibilis a gyártó univerzális LED egységeivel.
A kapcsoló 1 NO (záró) és 1 NC (nyitó) érintkezőkonfigurációval rendelkezik, ami sokoldalú alkalmazást tesz lehetővé. Az érintkezők rugós visszatérésűek, és lassú bontással működnek, ami növeli a megbízhatóságot és csökkenti az ívképződést. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít. A csatlakozás csavaros kapocssorral történik, amely lehetővé teszi max. 2 x 1,5 mm² vezeték bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² vezeték bekötését kábelvég nélkül. A csavarok kompatibilisek kereszt (Philips No. 1, Pozidriv No. 1) és laposfejű (Ø4mm, Ø5,5mm) csavarhúzókkal, a javasolt meghúzási nyomaték 0,8 N.m.
A XB4FW33B5 nyomógomb rendkívül robusztus kialakítással rendelkezik, ami alkalmassá teszi ipari környezetben való alkalmazásra. A termék IP66, IP67, IP69, IP69K védettséggel rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, ami teljes por elleni védelmet és nagynyomású vízsugár elleni védelmet jelent, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Ezen felül megfelel az UL 50 E szabvány szerinti Type 4, 4X, 12 és 13 védelmi fokozatoknak is. Az IK06 ütésállóság további védelmet biztosít a mechanikai behatások ellen. A nyomógomb -40...+70°C közötti működési és tárolási hőmérséklet tartományban használható, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric Harmony XB4 - XB4FW33B5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Megvilágított nyomógomb
Rövid eszköznév: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Minimális eladási mennyiség: 1
Működési adatok
Fej típusa: Beépített süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérés
Működtető profilja: Zöld süllyesztett
Működtető további információ: Sima lencsével
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Működési úthossz: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Jelzés típusa: Folyamatos
Csatlakozások
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint. Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint.
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Méretek
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
Type védettség: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
