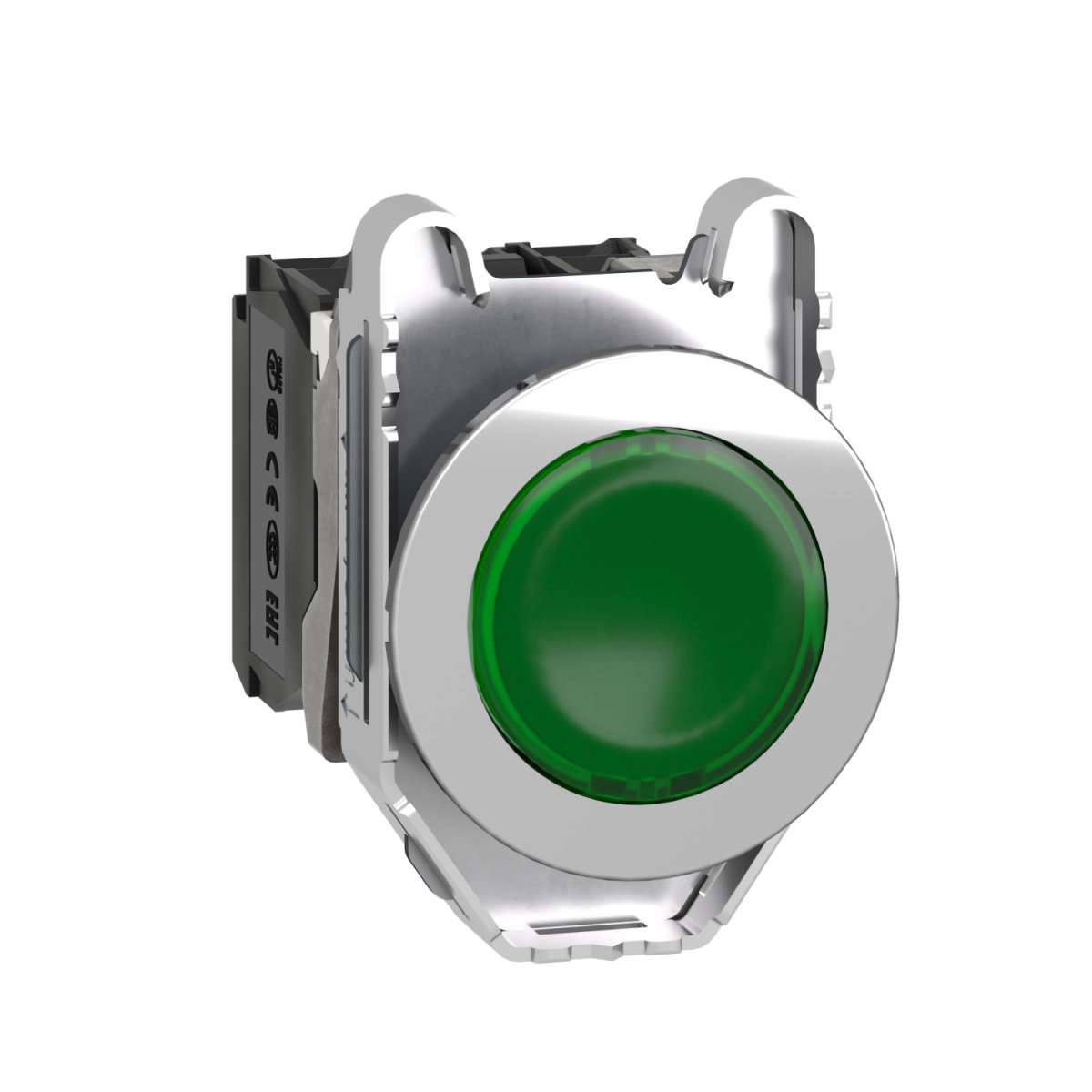

A Schneider Electric Harmony XB4FW33G5 egy prémium minőségű, ipari alkalmazásra tervezett, zöld színű, megvilágított nyomógomb, amely a Harmony XB4 termékcsalád része. Ez a modern, robusztus kivitelű kapcsoló tökéletes választás különböző vezérlőpanelek, gépek és berendezések kezelőfelületeihez, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény.
A Harmony XB4FW33G5 fémházas, krómozott előlappal rendelkező nyomógomb, amely elegáns megjelenést és tartós konstrukciót biztosít. A 30,5 mm-es szerelési átmérővel könnyen beépíthető a szabványos panel nyílásokba. A nyomógomb zöld, süllyesztett kialakítású, sima lencsével, amely biztosítja a megfelelő láthatóságot különböző környezeti feltételek mellett is. Az integrált univerzális LED megvilágítás 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián, így könnyen illeszthető a legtöbb ipari rendszerbe. A termék kompatibilis a gyártó univerzális LED blokkjaival is, ami rugalmas alkalmazási lehetőségeket kínál.
A nyomógomb 1NO + 1NC érintkező konfigurációval rendelkezik, ami sokoldalú vezérlési lehetőségeket biztosít. A lassú bontású érintkezők megbízható működést garantálnak, az ezüst ötvözetű (Ag/Ni) érintkezők pedig kiváló elektromos tulajdonságokkal rendelkeznek. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A termék névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szabvány szerint. A hagyományos termikus áram levegőben (Ith) 10A az IEC 60947-5-1 szabványnak megfelelően. A működési áramok széles tartománya különböző alkalmazási területeket fed le, beleértve az AC-15 és DC-13 felhasználási kategóriákat.
A Harmony XB4FW33G5 kiemelkedő műszaki tulajdonságai között szerepel a 10 millió ciklusos mechanikai élettartam, valamint az 1 millió ciklusos elektromos élettartam különböző terhelési feltételek mellett. A nyomógomb rugós visszatérítésű működésű, 4,3 mm teljes úttal. A beépítés csavarokkal történik, 0,8 Nm ajánlott nyomatékkal. A termék méreteivel (magasság: 47 mm, szélesség: 36,6 mm, mélység: 55 mm) kompakt kialakítást biztosít, ugyanakkor robusztus konstrukciót kínál. Védettségi szintje kiemelkedően magas: IP66, IP67, IP69, IP69K a vonatkozó szabványoknak megfelelően, valamint UL 50 E szerint Type 4, 4X, 12 és 13 védettséggel rendelkezik, ami kiváló védelmet biztosít por, víz és nagy nyomású mosás ellen (7000000 Pa 55 °C-on). A termék IK06 ütésállósággal is rendelkezik az IEC 50102 szabvány szerint.
XB4FW33G5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Megvilágított nyomógomb
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fejrész típusa: Süllyesztett
Jelzőegység fejrészének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett
További működtető információ: Sima lencsével
Elektromos adatok
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség [Us]: 110...120 V AC 50/60 Hz-en
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-on, AC-15, A600 IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram [Ith]: 10 A IEC 60947-5-1 szerint
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint
Mechanikai tulajdonságok
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC
Működési út: 1,5 mm (NC elektromos állapot változása), 2,6 mm (NO elektromos állapot változása), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változáskor, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
Környezeti feltételek
IP védettségi fokozat: IP66, IP67, IP69, IP69K
UL védettség: Type 4, 4X, 12, 13 az UL 50 E szerint
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Nagy nyomású mosás elleni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Beépítés és szerelés
Beépítési mód: Beépített
Rögzítési mód: Csavarokkal, ajánlott nyomaték: 0,8 N.m
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (kompatibilis Philips No. 1 csavarhúzóval), Kereszthornyos (kompatibilis pozidrív No. 1 csavarhúzóval), Hornyos (kompatibilis 4 mm átmérőjű lapos csavarhúzóval), Hornyos (kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval)
