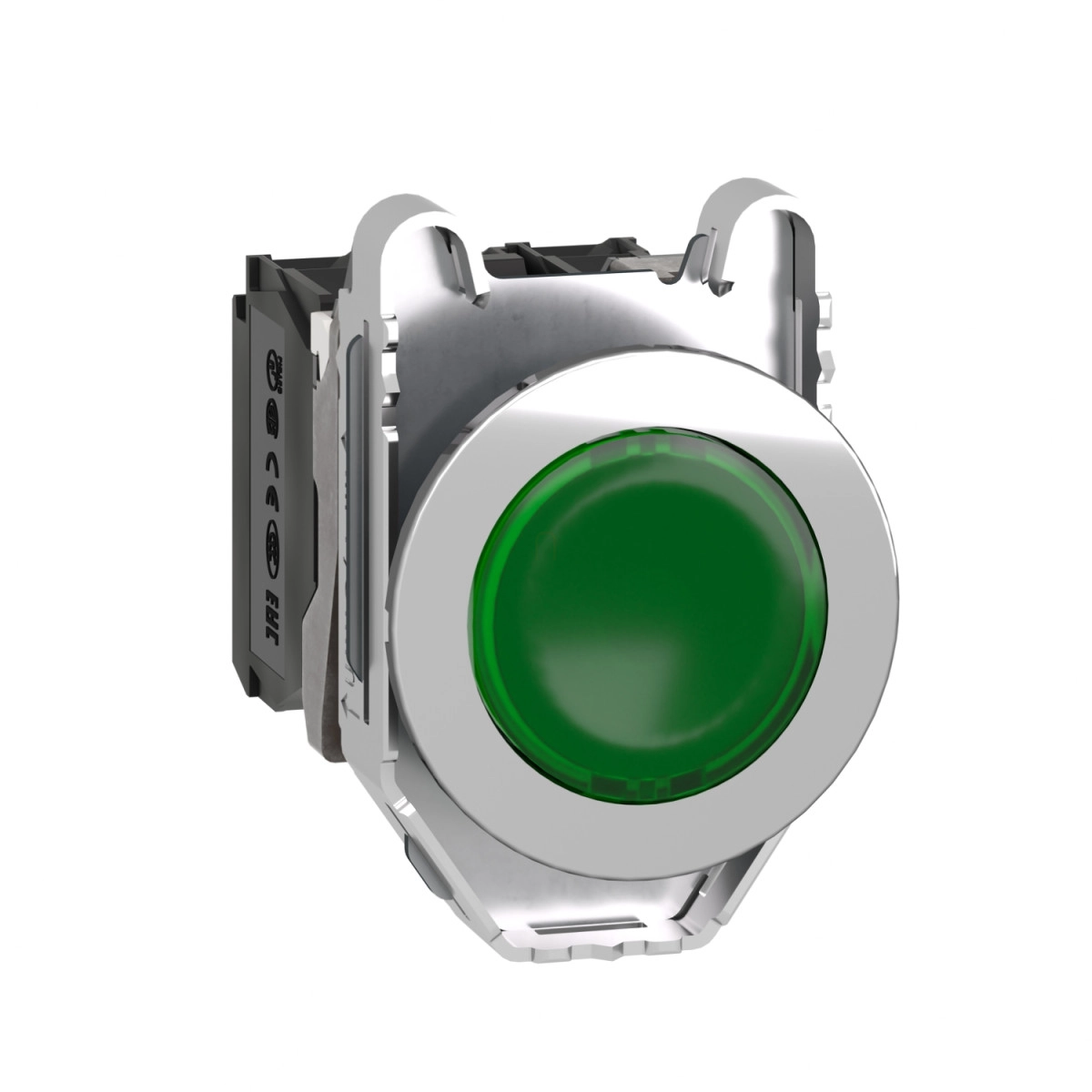

A Schneider Electric Harmony XB4 termékcsalád XB4FW33M5 típusú megvilágított nyomógombja egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely tökéletes választás vezérlőpultokhoz, gépek kezelőfelületeihez és egyéb ipari alkalmazásokhoz. Ez a prémium minőségű, zöld színű, süllyesztett nyomógomb univerzális LED megvilágítással rendelkezik, amely optimális láthatóságot biztosít minden fényviszony mellett.
A Harmony XB4FW33M5 kiváló minőségű anyagokból készül, ami hosszú élettartamot garantál még a legmostohább körülmények között is. A krómozott fém előlap és a Zamak rögzítőgyűrű nem csak esztétikus megjelenést biztosít, hanem kimagasló ellenállóképességet nyújt a mechanikai behatásokkal szemben. A termék 30,5 mm átmérőjű furatba szerelhető, ami megfelel az ipari szabványoknak, így könnyen beilleszthető meglévő rendszerekbe is. A rugós visszatérítésű működtetés megbízható kapcsolást biztosít, a zöld, sima felületű lencse pedig egyértelmű vizuális visszajelzést ad a kezelő számára.
Elektromos jellemzőit tekintve a Schneider XB4FW33M5 nyomógomb 1NO + 1NC érintkezőkonfigurációval rendelkezik, amely 230-240V AC tápfeszültségen működik 50/60 Hz frekvencián. A csavaros csatlakozókkal kialakított sorkapcsok maximális rugalmasságot biztosítanak a bekötés során, lehetővé téve 2 x 1,5 mm² kábel bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábel bekötését kábelvég nélkül. Az integrált LED fényforrás 14 mA áramfelvétellel rendelkezik és 100 000 óra élettartamot kínál 25°C-on, ami kiváltja a hagyományos izzókat és minimalizálja a karbantartási igényt. A lassú bontású érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít.
A Schneider Electric XB4FW33M5 nyomógomb különlegesen magas védelmi szinttel rendelkezik, amit a számos tanúsítvány is igazol. Az IP66, IP67, IP69 és IP69K védettségi szinteknek köszönhetően ellenáll a pornak, a víznek, sőt a nagynyomású vízsugárnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten. A termék működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi a használatát extrém környezeti feltételek mellett is. A mechanikai tartósság tekintetében kiemelkedő teljesítményt nyújt a maga 10 millió kapcsolási ciklusával, míg elektromos élettartama eléri az 1 millió ciklust különböző terhelési körülmények között. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-5-4, UL 508 és CSA C22.2 No. 14 előírásainak, és rendelkezik UL, CSA, CCC és EAC tanúsítványokkal.
Schneider Electric Harmony XB4 - XB4FW33M5 -panelbe süllyesztett komplett fém LED világító nyomógomb, Ø30, 1NO, 230VAC, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Megvilágított nyomógomb
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 230...240 V AC, 50/60 Hz
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Sorkapocs leírás ISO n°1: (13-14)NO (21-22)NC
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Beépített
Rögzítési mód: Csavarokkal, javasolt meghúzási nyomaték: 0,8 N.m
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapot változás) 2,6 mm (NO elektromos állapot változás) 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változáskor, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, 13-as típus az UL 50 E szerint, 12-es típus az UL 50 E szerint, 4-es típus az UL 50 E szerint, 4X-es típus az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
