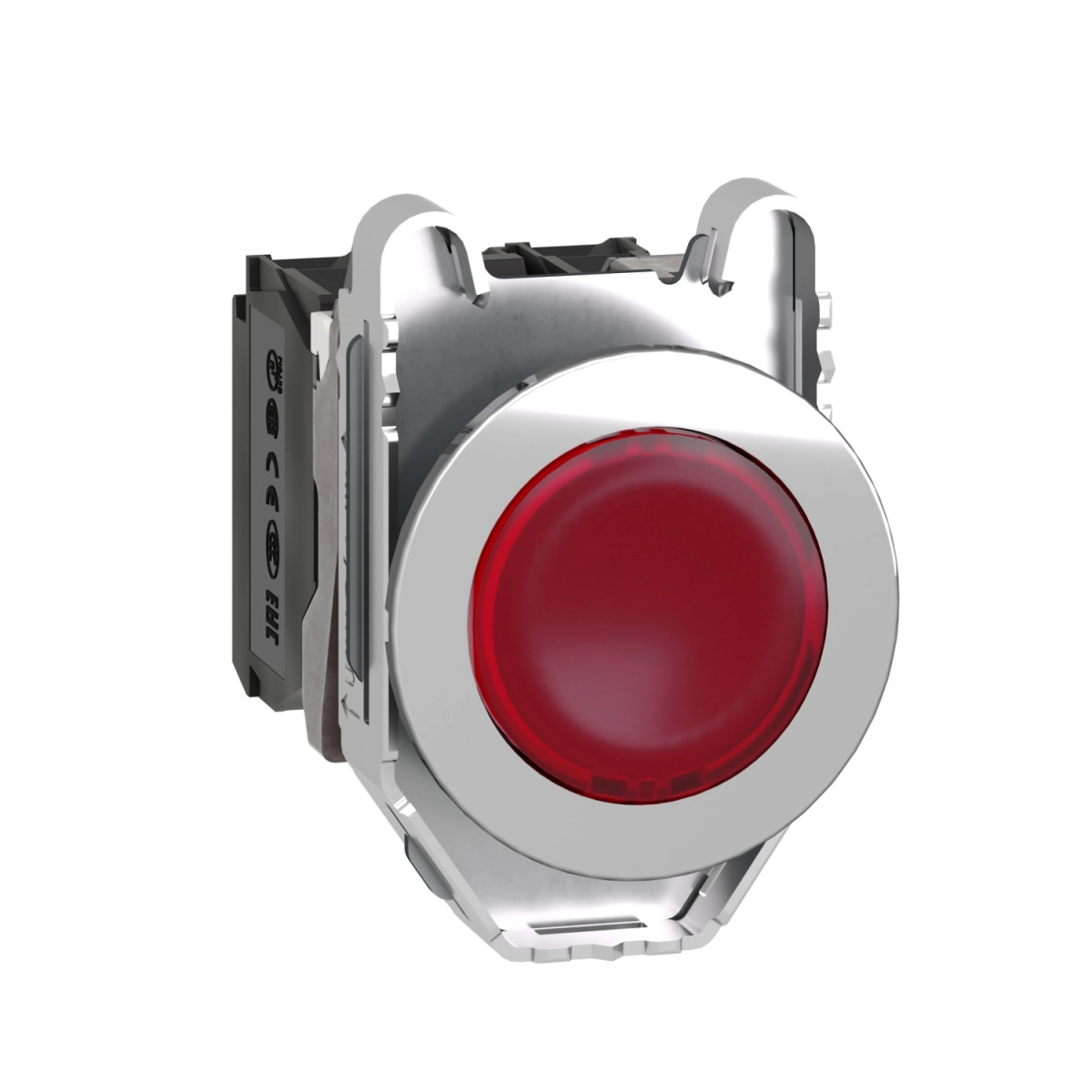

A Schneider Electric Harmony XB4 sorozathoz tartozó XB4FW34B5 egy rendkívül strapabíró, ipari környezetbe tervezett panelbe süllyesztett világító nyomógomb, amely kiváló megoldást jelent vezérlőpultok, kezelőfelületek és ipari berendezések számára. Ez a piros színű, krómozott fém előlappal rendelkező, kerek kialakítású nyomógomb a legmagasabb minőségi elvárásoknak is megfelel, amit a Schneider Electric márka garantál.
A termék univerzális LED-es megvilágítással rendelkezik, amely 24V AC/DC tápfeszültséggel működtethető 50/60 Hz frekvencián. A beépített LED világítás nemcsak a funkcionalitást növeli, hanem a nyomógomb láthatóságát is javítja, különösen gyengén megvilágított környezetben. A rugóvisszatérítésű működtetés biztosítja a megbízható kapcsolási funkciókat, és a nyomógombfej sima, piros kivitele jól látható jelzést ad a kezelő számára. A kontaktus összetétel 1NO + 1NC (1 záró + 1 nyitó), amely sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokban.
A XB4FW34B5 nyomógomb műszaki paraméterei lenyűgözőek. A 30,5 mm-es beépítési átmérő szabványos méretnek számít az iparban, így könnyen illeszthető meglévő rendszerekbe. Az eszköz 47 mm magas, 36,6 mm széles és 55 mm mély, beépített kivitelű és csavaros rögzítéssel szerelhető fel, amihez a javasolt nyomaték 0,8 Nm. A csatlakoztatás csavaros kapcsokkal történik, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A készülék rendkívül ellenálló, IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik, ami kiváló védelmet biztosít por és víz ellen még nagy nyomású mosás esetén is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból).
A XB4FW34B5 nyomógomb mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus. Az elektromos élettartam is figyelemre méltó, különböző terhelési körülmények között is 1 millió kapcsolási ciklust biztosít. A működési hőmérséklet-tartomány rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is. A nyomógomb rendelkezik IK06 fokú mechanikai ütésállósággal is, ami növeli a hosszú távú megbízhatóságát ipari környezetben. A beépített LED élettartama 100000 óra névleges feszültségen és 25°C-on, ami hosszú távú, karbantartásmentes működést biztosít. A termék áramfelvétele mindössze 18 mA, így energiahatékony megoldást jelent.
Schneider Electric Harmony XB4 - XB4FW34B5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb
Készülék rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profil: Piros süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Tanúsítványok és megfelelőségek
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
