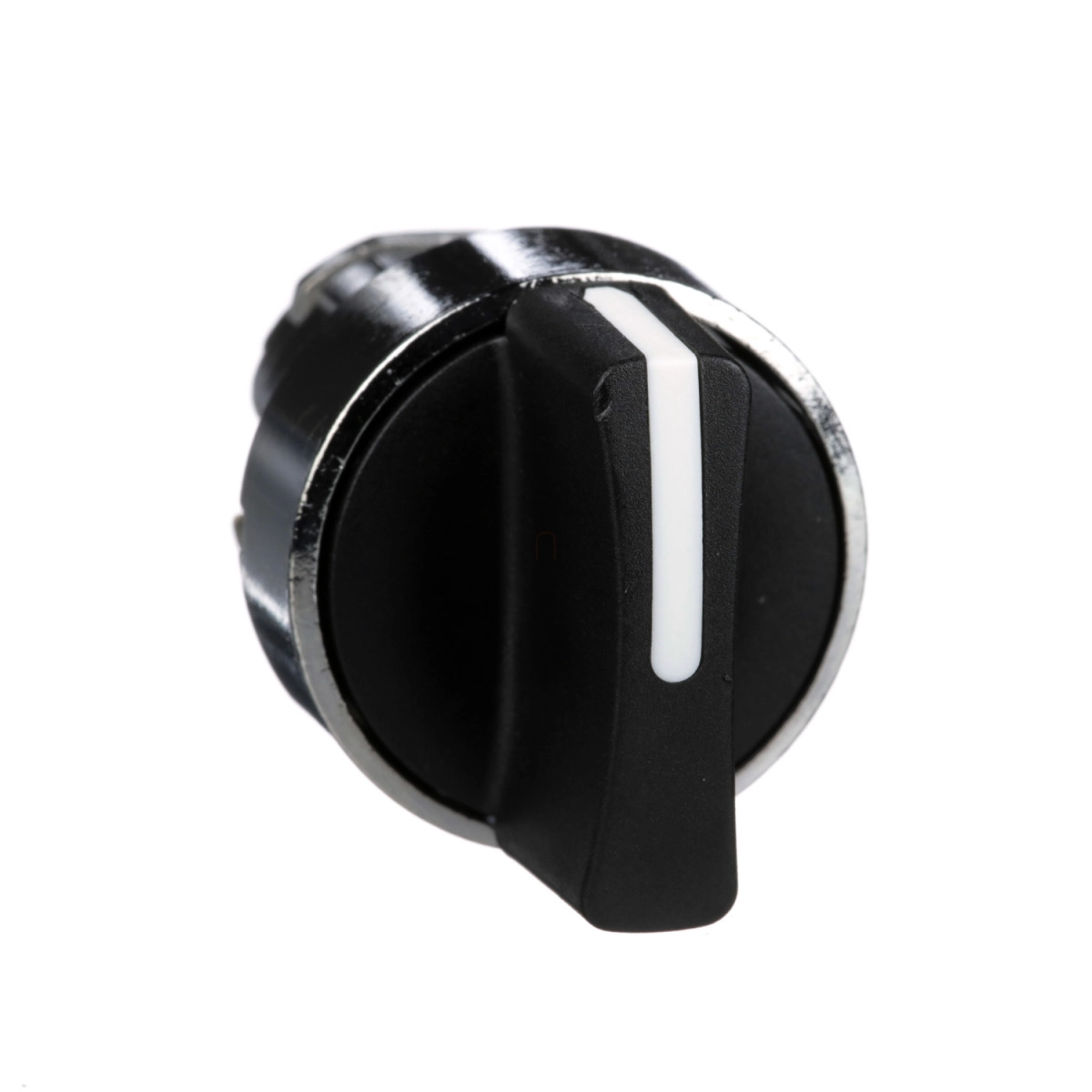

A Schneider Electric Harmony XB4 választókapcsoló fej (ZB4BD3) ipari vezérlési alkalmazások tökéletes kiegészítője, amely kiváló minőségű anyagokból készült, és rendkívüli tartóssággal rendelkezik. Ez a 22 mm átmérőjű, 3 állású, fekete színű választókapcsoló fej a Harmony XB4 termékcsalád tagja, amely a Schneider Electric magas minőségi követelményeinek megfelelően készül.
A ZB4BD3 választókapcsoló fej krómbevonatú fém kerettel rendelkezik, ami nem csak esztétikus megjelenést biztosít, hanem kiemelkedő mechanikai védelmet is nyújt a napi használat során. Az IP67, IP69 és IP69K védettségi szinteknek köszönhetően kiválóan alkalmazható olyan környezetben, ahol magas nyomású mosás vagy zord körülmények fordulnak elő. A termék ellenáll a 7000000 Pa nyomású, 55 °C-os vízsugaraknak is akár 0,1 méter távolságból, ami ideálissá teszi élelmiszeripari, vegyipari vagy más, fokozott tisztasági követelményekkel rendelkező területeken történő alkalmazásra. A NEMA 13 és NEMA 4X besorolások további bizonyítékot szolgáltatnak a termék kiváló védelmi képességeire.
A választókapcsoló 3 pozícióval rendelkezik (+/- 45°-os elforgatással), és stay put (rögzített állású) kivitelben készül, ami azt jelenti, hogy az operátor által beállított pozícióban marad a kapcsoló elfordítás után. A fekete standard fogantyú ergonomikus kialakítású, könnyen megragadható és kezelhető akár kesztyűben is. A kapcsolófej kerek kialakítású, ami illeszkedik az ipari kapcsolók megszokott formájához. A termék mechanikai élettartama kiemelkedően magas, 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is.
A ZB4BD3 választókapcsoló fej számos elektromos konfigurációval használható, különböző kódok (C3, C4, C5, C6, C7, C8, C11) szerint, ami rugalmas alkalmazhatóságot biztosít. Ezek a kódok a blokkok elhelyezési lehetőségeit és a használható érintkezők számát határozzák meg. A kapcsolófej különböző érintkezőblokk-kombinációkkal akár 6 kontaktust is kezelhet. Csatlakoztatási lehetőségei sokoldalúak: használható csavaros kapcsokkal, dugaszolható csatlakozókkal, nyomtatott áramköri lapra szerelve vagy Faston csatlakozókkal is.
A termék -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető és tárolható, ami széles alkalmazási lehetőségeket biztosít különböző ipari környezetekben. Megfelel a szigorú IK06 ütésállósági követelményeknek is az IEC 50102 szabvány szerint. A vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi szabványnak (IEC, UL, CSA, JIS) megfelel, és rendelkezik CSA, DNV, BV, LROS és UL listázással is, ami globális alkalmazhatóságot biztosít.
Schneider Electric Harmony XB4 - ZB4BD3 -fém választókapcsoló fej, Ø22, 3 állású, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egység típusa: Alapelem
Működési jellemzők
Működtető alakja: Kerek
Működtető típusa: Stay put (rögzített állású)
Működtető profilja: Fekete standard fogantyú
Pozíció információ: 3 pozíció +/- 45°
Műszaki adatok
Mechanikai élettartam: 1000000 ciklus
IP védettségi szint: IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 (IEC 50102 szerint)
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0.1 m
Környezeti feltételek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS, UL listed
Mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 44 mm
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
Elektromos összetétel
Elektromos összetételi kód: C3 - <6 érintkező egyes blokkok használatával elülső szereléshez
Elektromos összetételi kód: C4 - <6 érintkező egyes és kettős blokkok használatával elülső szereléshez
Elektromos összetételi kód: C5 - <5 érintkező egyes blokkok használatával elülső szereléshez
Elektromos összetételi kód: C6 - <5 érintkező egyes és kettős blokkok használatával elülső szereléshez
Elektromos összetételi kód: C7 - <4 érintkező egyes blokkok használatával elülső szereléshez
Elektromos összetételi kód: C8 - <4 érintkező egyes és kettős blokkok használatával elülső szereléshez
Elektromos összetételi kód: C11 - <3 érintkező egyes blokkok használatával elülső szereléshez
