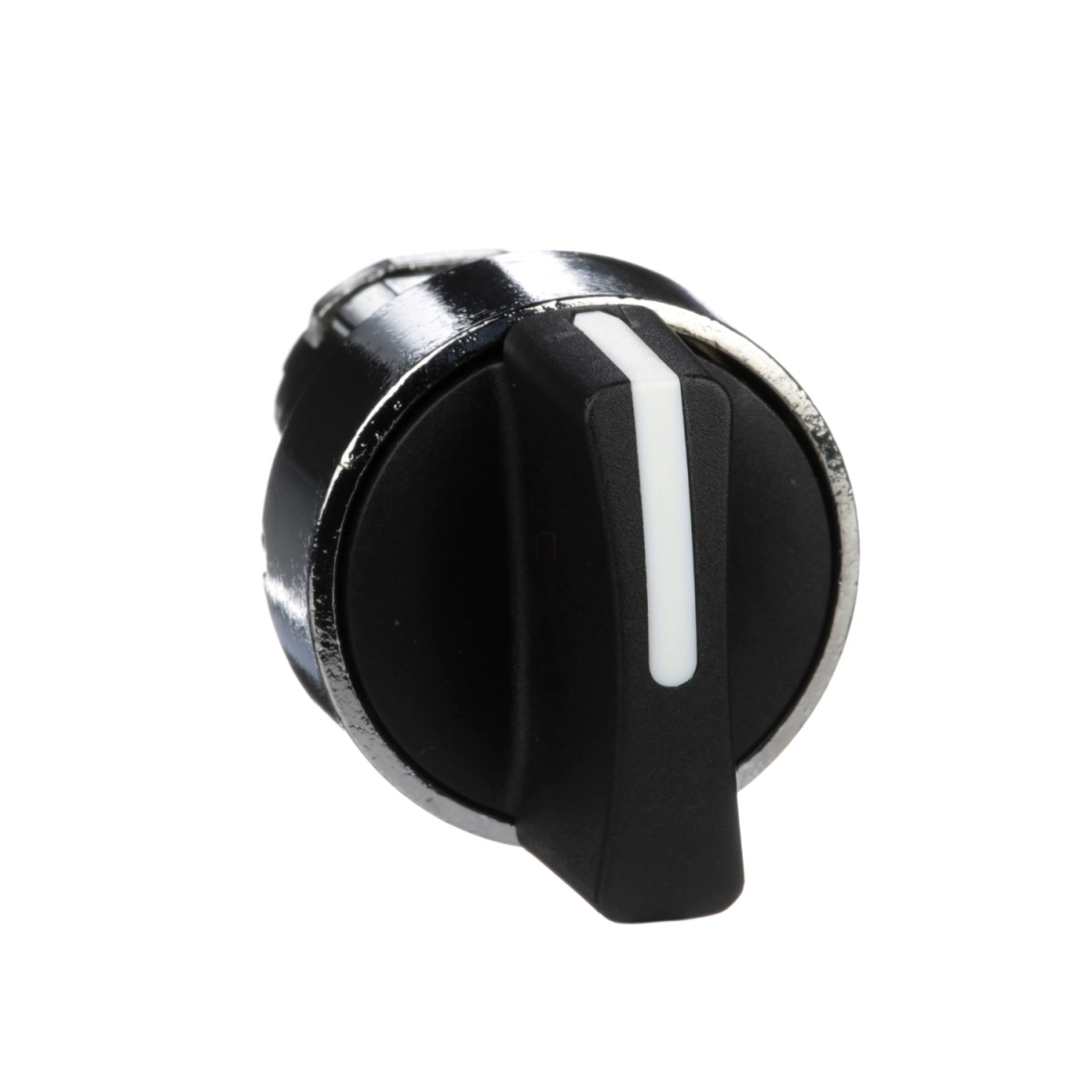

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BD5 fém választókapcsoló fej egy csúcsminőségű ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazásokban is. Ez a fekete, 22 mm átmérőjű, 3 pozíciós, középre visszatérő választókapcsoló fej tökéletes választás ipari automatizálási rendszerekhez, vezérlőpanelekhez és gépi berendezésekhez.
A ZB4BD5 választókapcsoló fej a Harmony XB4 sorozat része, amely a Schneider Electric prémium minőségű, fémházas kapcsolócsaládja. A krómozott fém kialakítás nem csak esztétikus megjelenést biztosít, hanem kiemelkedő tartósságot és ellenállóképességet is kínál zord ipari környezetben. A termék standard fekete fogantyúval rendelkezik, amely könnyen kezelhető és jól látható a kezelőpanelen. A három pozíciós működés (+/- 45°) rugós visszatérítéssel a középső állásba biztosítja, hogy a kapcsoló mindig visszatérjen az alaphelyzetbe, amikor a kezelő elengedi, ami ideális biztonsági alkalmazásokhoz és ideiglenes vezérlési funkciókhoz.
A ZB4BD5 kiemelkedő műszaki paraméterekkel rendelkezik. A kapcsoló mechanikai élettartama rendkívüli, 1.000.000 kapcsolási ciklust biztosít, ami hosszú távú, megbízható működést garantál. A termék IP védettségi szintje kiemelkedően magas - IP67, IP69 és IP69K -, ami teljes por elleni védelmet és különböző szintű víz elleni védelmet jelent, beleértve a nagynyomású vízsugár elleni védelmet is. A ZB4BD5 képes ellenállni akár 7000000 Pa nyomású vízsugárnak is 55 °C-on, 0,1 m távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres nagynyomású tisztítás történik. A NEMA védelmi osztályozása szerint NEMA 13 és NEMA 4X besorolású, míg az IK06 besorolás a mechanikai ütések elleni védelmet jelzi. Működési és tárolási hőmérséklet-tartománya széleskörű, -40°C-tól +70°C-ig terjed, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is.
A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508 és JIS C8201-1 előírásainak. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami bizonyítja, hogy megfelel a legmagasabb minőségi és biztonsági követelményeknek. A termék rezgésállósága 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint, és ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint. Ezek a jellemzők különösen fontosak olyan ipari környezetben, ahol rezgések és mechanikai hatások fordulhatnak elő. A ZB4BD5 különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11), ami rugalmasságot biztosít a különböző kontaktus konfigurációkhoz, lehetővé téve akár 6 kontaktus használatát is különböző elrendezésekben. A termék méreteire vonatkozóan a CAD szerinti teljes szélesség és magasság 29 mm, a teljes mélység pedig 44 mm, így könnyen beépíthető a legtöbb standard ipari vezérlőpanelbe.
Schneider Electric Harmony XB4 - ZB4BD5 -fém választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid név: ZB4
Perem anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Kezelő típusa: Középre rugós visszatérítés
Kezelőelem profilja: Fekete standard fogantyú
Kezelőállás információk: 3 pozíció +/- 45°
Sapka/kezelőelem vagy lencse színe: Fekete
Méretek és jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel
Elektromos összetétel kód: C3 < 6 érintkező, egyes blokkokat használva elülső szereléshez
C4 < 6 érintkező, egyes és dupla blokkokat használva elülső szereléshez
C5 < 5 érintkező, egyes blokkokat használva elülső szereléshez
C6 < 5 érintkező, egyes és dupla blokkokat használva elülső szereléshez
C7 < 4 érintkező, egyes blokkokat használva elülső szereléshez
C8 < 4 érintkező, egyes és dupla blokkokat használva elülső szereléshez
C11 < 3 érintkező, egyes blokkokat használva elülső szereléshez
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
