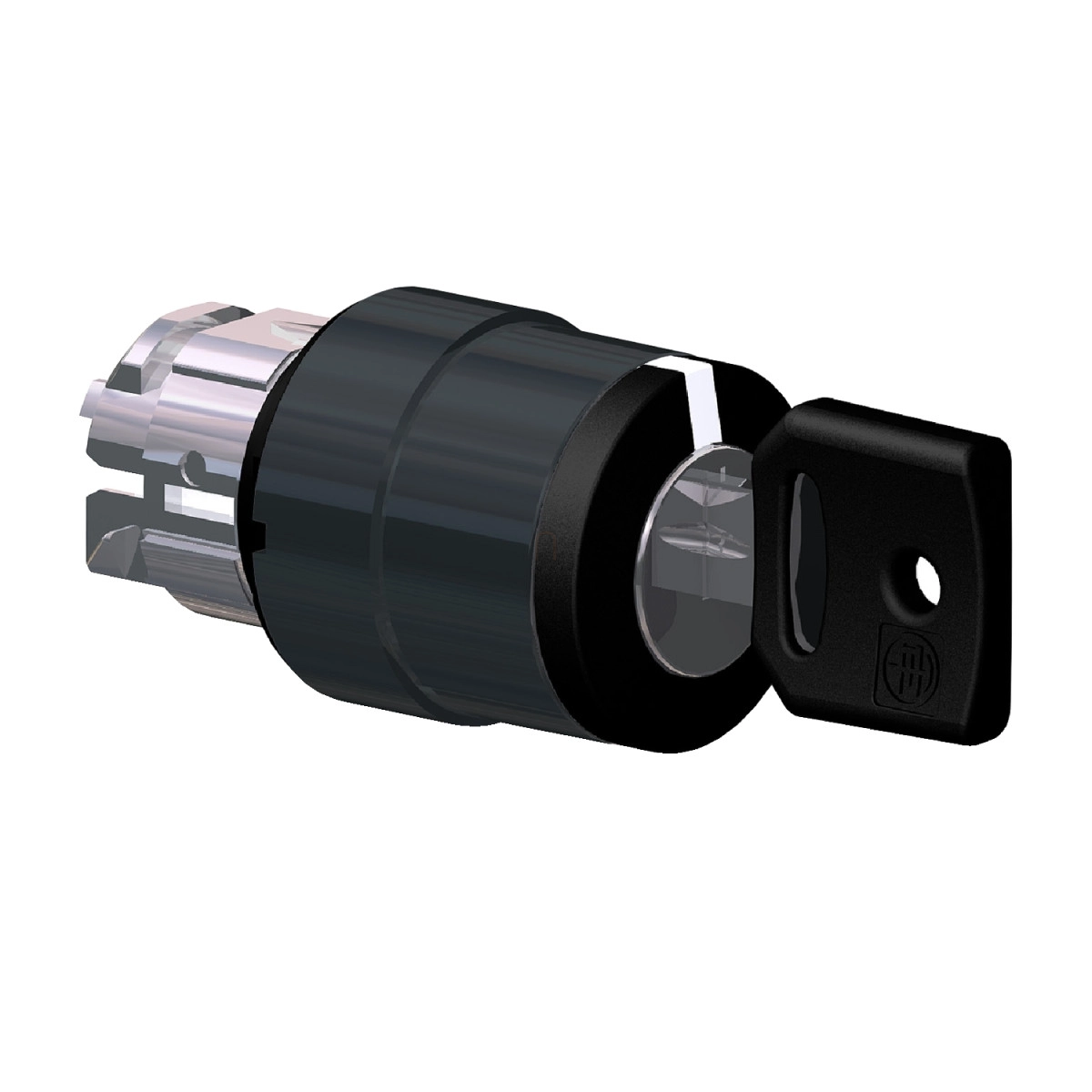

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BG07 egy professzionális kulcsos választókapcsoló fej, amely ipari környezetben való használatra lett tervezve. Ez a 22 mm átmérőjű, 3 állású kapcsolófej kiváló minőségű alkatrész, amely megbízható működést biztosít a legigényesebb alkalmazásokban is.
A ZB4BG07 kulcsos választókapcsoló fej fekete fém kerettel rendelkezik, ami nem csak elegáns megjelenést kölcsönöz, hanem kiváló tartósságot is biztosít. A termék 3 pozícióba állítható (+/- 45°), és rugós visszatérítő funkcióval van ellátva, ami bizonyos alkalmazásokban fokozza a biztonságot és a kezelhetőséget. A Ronis 455 típusú kulccsal működtethető, és a kulcsot bármely pozícióban ki lehet venni, ami rugalmas használatot tesz lehetővé különböző biztonsági követelményeknek megfelelően.
A ZB4BG07 választókapcsoló fej rendkívül strapabíró kivitelben készül, amit jól mutat az 1 millió működési ciklust biztosító mechanikai élettartam. A termék ellenáll a magas nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 méter távolságból), így ideális olyan ipari környezetben, ahol rendszeres tisztítás szükséges. Az IP besorolása kiemelkedő: IP66, IP67, IP69 és IP69K védelmet nyújt por és víz behatolása ellen, míg NEMA 13 és NEMA 4X szabványoknak is megfelel.
A működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi szélsőséges környezeti feltételek melletti használatát is. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, GB 14048.5 és EN/IEC 60947-5-1 szabványokat. Nemzetközi tanúsítványokkal rendelkezik, köztük CSA, DNV, BV, LROS és UL listázással.
A ZB4BG07 választókapcsoló fej különböző elektromos összeállításokkal használható, a C3-tól a C11 kódig, ami nagy rugalmasságot biztosít a kapcsolási konfigurációk terén. A termék kiváló ellenállással rendelkezik rezgésekkel szemben (5 gn, f= 2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, valamint ütésálló képessége is kiemelkedő (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullámú gyorsulás esetén). Ez a választókapcsoló fej alapvető elemként szolgál a vezérlőpaneleken, és precíziós gyártásának köszönhetően megbízható működést biztosít még a legigényesebb ipari környezetekben is.
Schneider Electric Harmony XB4 - ZB4BG07 -választókapcsoló fej Ø22 3 allású visszatérő Ronis 455 műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Működési jellemzők
Jelzőegység fej alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Stay put (maradó állású)
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcsszár típusa: Kulcs 455
Kulcs kivételi pozíció: Bármely pozícióban
Méretek és fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Védettség és tartósság
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Elektromos összetétel
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkok használatával elölről szerelve
C4 <6 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C5 <5 érintkezőhöz egyes blokkok használatával elölről szerelve
C6 <5 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C7 <4 érintkezőhöz egyes blokkok használatával elölről szerelve
C8 <4 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C11 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tárolás során: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetés során: -40...70 °C
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, GB 14048.5, EN/IEC 60947-5-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
