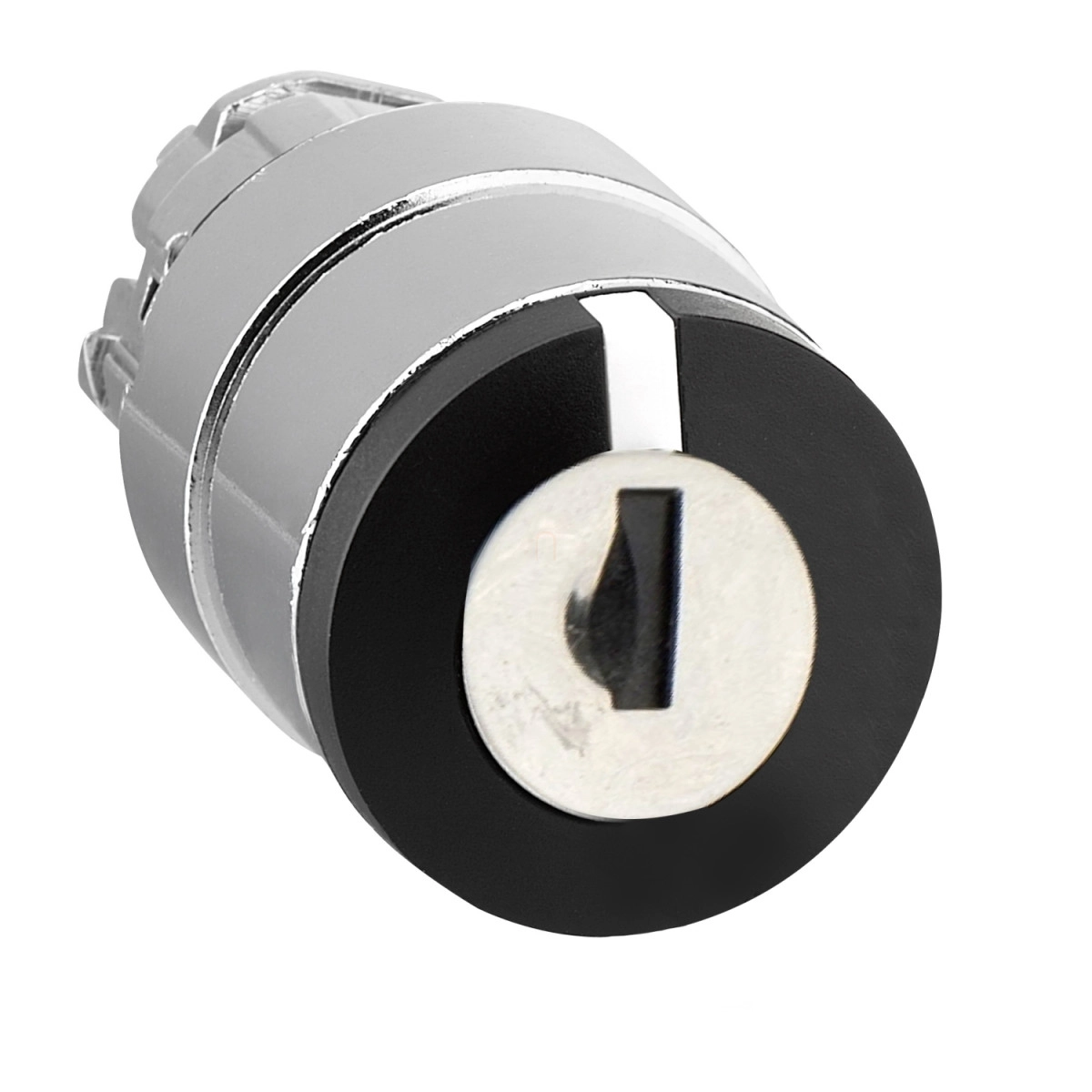

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BG7 kulcsos választókapcsoló fej egy csúcsminőségű ipari kapcsolóelem, amely professzionális vezérlőrendszerek és kezelőpanelek kialakításához ideális. Ez a 22 mm szerelési átmérőjű, fém kivitelű kapcsolófej különösen robusztus kialakítással rendelkezik, így kiválóan alkalmazható olyan ipari környezetben, ahol a tartósság és a megbízhatóság elsődleges szempont.
A ZB4BG7 modell egy 3 pozíciós kapcsolófej, amely kulcsos működtetésű (455-ös kulcs), fekete színű, és középállásba automatikusan visszatér rugós mechanizmusának köszönhetően. Fontos biztonsági jellemzője, hogy a kulcs csak középső állásban vehető ki, ami számos alkalmazásnál biztonsági előnyt jelenthet, mivel a kulcs eltávolításával a kapcsoló nem maradhat bekapcsolt állapotban. A kapcsoló ±45°-os elfordulással működtethető, ami precíz kezelést tesz lehetővé. A krómbevonatú fém keret elegáns megjelenést biztosít, miközben a kiváló minőségű anyagok alkalmazása garantálja a hosszú élettartamot.
A Schneider Electric ZB4BG7 műszaki paraméterei lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami teljes por elleni védelmet és nagynyomású vízsugár elleni védelmet biztosít. A kapcsolófej ellenáll a nagynyomású mosóberendezéseknek is, akár 7000000 Pa nyomásig 55 °C-os hőmérsékleten, 0,1 méter távolságból. Az eszköz mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kivételes tartósságot jelent. Működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges körülmények között is megbízhatóan működik. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-1 és GB 14048.5 előírásoknak. A kapcsolófej CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is rendelkezik.
A ZB4BG7 választókapcsoló fej rendkívül sokoldalúan alkalmazható, különböző elektromos összeállításokkal kompatibilis a C3, C4, C5, C6, C7, C8 és C11 kódoknak megfelelően. Ez lehetővé teszi, hogy különböző számú érintkezővel és blokkelrendezéssel használhasd, az adott alkalmazás követelményeinek megfelelően. Az eszköz különösen ajánlott ipari gépek, vezérlőpanelek, biztonsági alkalmazások és olyan rendszerek számára, ahol fontos a jogosulatlan hozzáférés megakadályozása. A választókapcsoló fej rezgésállósága 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően, ütésállósága pedig 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) az IEC 60068-2-27 szabvány szerint, ami biztosítja a megbízható működést még mostoha ipari körülmények között is.
Schneider Electric Harmony XB4 - ZB4BG7 -fém választókapcsoló fej, Ø22, 455 kulcsos, középső pozícióban kivehető, középre visszatérő, 3 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Visszatérés: Középre
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Középső
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Nettó tömeg: 0,098 kg
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 max. 6 érintkezőhöz egyes blokkokkal első rögzítésben
C4 max. 6 érintkezőhöz egyes és dupla blokkokkal első rögzítésben
C5 max. 5 érintkezőhöz egyes blokkokkal első rögzítésben
C6 max. 5 érintkezőhöz egyes és dupla blokkokkal első rögzítésben
C7 max. 4 érintkezőhöz egyes blokkokkal első rögzítésben
C8 max. 4 érintkezőhöz egyes és dupla blokkokkal első rögzítésben
C11 max. 3 érintkezőhöz egyes blokkokkal első rögzítésben
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5
EN/IEC 60947-1
UL 508
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-5-1
GB 14048.5
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
