A Schneider Electric Harmony XB4 sorozatú ZB4BJ2 típusú választókapcsoló fej egy prémium ipari vezérlőegység, amely robusztus kialakításával és megbízható működésével tűnik ki a piacon. Ez a 22 mm átmérőjű, króm bevonatú fém kerettel rendelkező választókapcsoló fej ideális megoldást kínál ipari környezetben történő alkalmazásra, ahol fontos a tartósság és a hosszú élettartam.

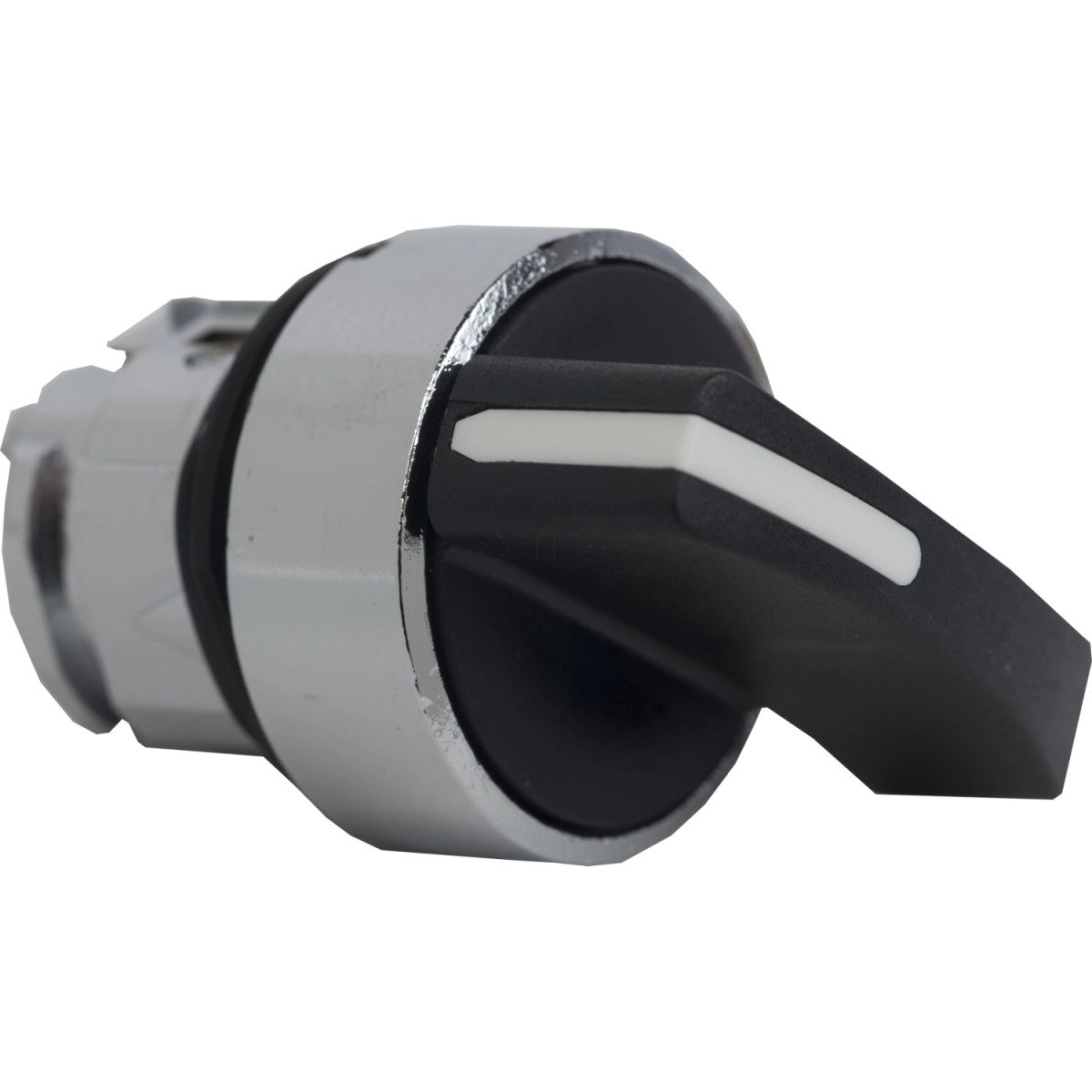

A ZB4BJ2 modell egy fekete, hosszú fogantyúval rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes kezelést biztosít. A választókapcsoló két pozícióval rendelkezik, melyek között 90°-os váltás lehetséges, és a "stay put" (tartós) működési elvnek köszönhetően a kapcsoló a választott pozícióban marad a következő kapcsolásig. Ez különösen hasznos olyan alkalmazásokban, ahol fontos a beállított állapot megtartása és a véletlenszerű átkapcsolás elkerülése.
A Harmony XB4 sorozat kiemelkedő műszaki paraméterekkel rendelkezik: a ZB4BJ2 fej IP67, IP69 és IP69K védettségi szinttel büszkélkedhet, ami teljes por elleni védelmet és magas nyomású vízsugár elleni védelmet biztosít. Ez alkalmassá teszi a terméket olyan környezetben való használatra is, ahol rendszeres tisztítás vagy mosás szükséges. A NEMA 13 és NEMA 4X védettség további bizonyítéka a termék kivételes ellenálló képességének. A kapcsolófej ellenáll akár 7000000 Pa nyomásnak 55°C-on, 0,1 m távolságból, ami kiemelkedő teljesítmény az iparágban. Az IK06 ütésállóság pedig garantálja, hogy a termék ellenáll a fizikai behatásoknak is.
A ZB4BJ2 modell rendkívüli mechanikai tartósságot kínál, akár 1000000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést biztosít. A termék -40°C és +70°C közötti széles hőmérsékleti tartományban használható, így extrém környezeti feltételek között is megbízhatóan működik. A Schneider Electric Harmony választókapcsolók megfelelnek számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14 és egyéb szigorú előírásoknak, ami bizonyítja a termék kiváló minőségét és megbízhatóságát.
A ZB4BJ2 választókapcsoló fej kompatibilis a különböző elektromos konfigurációkkal (C3, C4, C5, C6, C7, C8, C11, C15), így rugalmasan alkalmazható különböző kapcsolási igényeknek megfelelően. A termék méretei kompaktak: 29 mm szélesség, 38 mm magasság és 44 mm mélység, ami lehetővé teszi a helytakarékos beépítést. A választókapcsoló panel beépítési kivágatának ajánlott mérete Ø22,5 mm, pontos méretezés esetén Ø22,3 mm +0,4 mm tűréssel. A termék rezgésállósága is kiváló, 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BJ2 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (tartós)
Működtető profilja: Fekete hosszú fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 44 mm
Védettség és szabványok
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
IP védettségi szint: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK06 az IEC 50102 szerint
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos összetétel
A termék különböző elektromos konfigurációkban használható:
C3 - max. 6 érintkező egyszerű blokkok használatával elülső rögzítésnél
C4 - max. 6 érintkező egyszerű és dupla blokkok használatával elülső rögzítésnél
C5 - max. 5 érintkező egyszerű blokkok használatával elülső rögzítésnél
C6 - max. 5 érintkező egyszerű és dupla blokkok használatával elülső rögzítésnél
C7 - max. 4 érintkező egyszerű blokkok használatával elülső rögzítésnél
C8 - max. 4 érintkező egyszerű és dupla blokkok használatával elülső rögzítésnél
C11 - max. 3 érintkező egyszerű blokkok használatával elülső rögzítésnél
C15 - max. 1 érintkező egyszerű blokkok használatával elülső rögzítésnél
