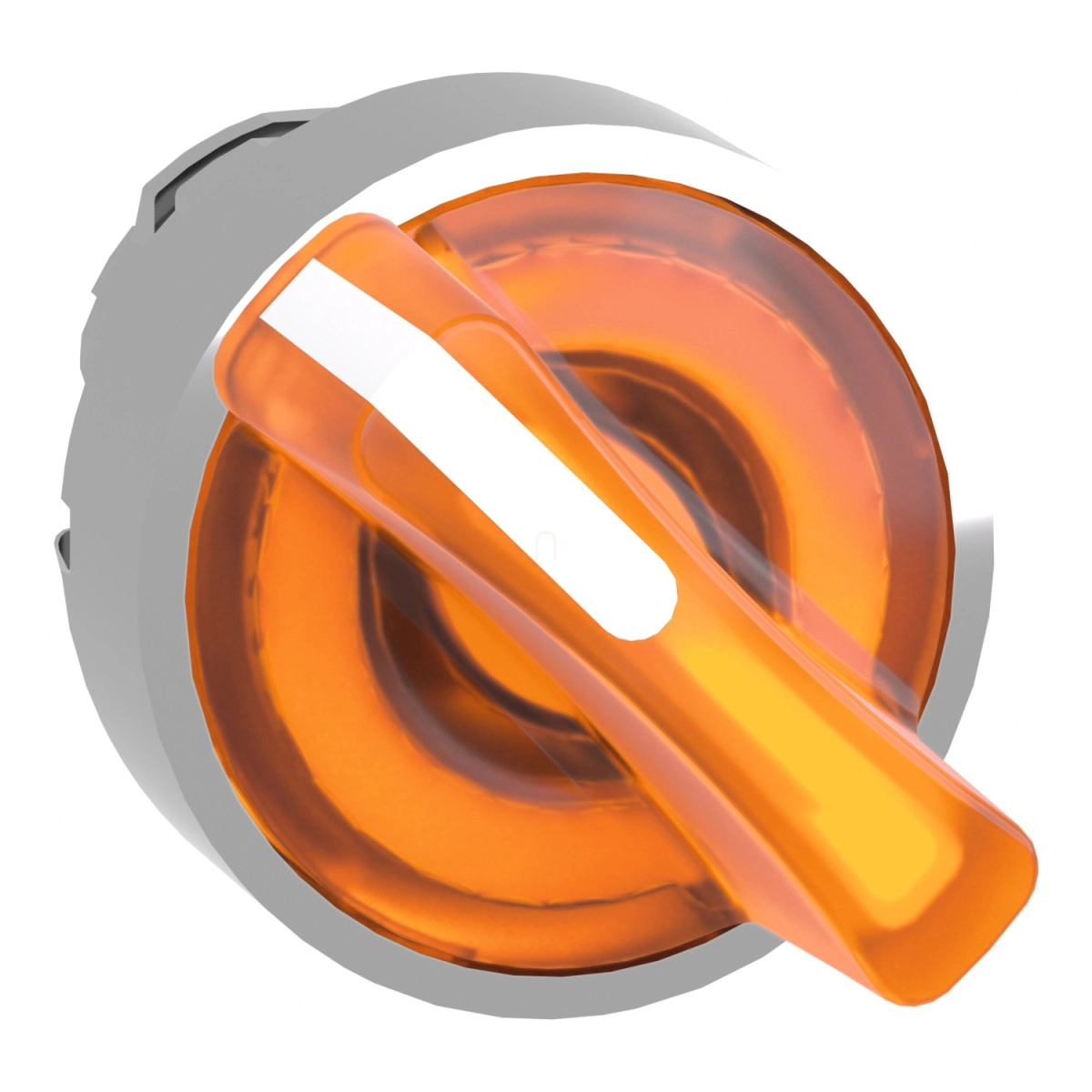

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1253 típusú választókapcsolója kiváló minőségi megoldást kínál ipari alkalmazásokhoz. Ez a 22 mm átmérőjű, kétállású, narancssárga nyélfogantyúval ellátott, világítható választókapcsoló fej ideális különböző vezérlési feladatok megvalósítására az automatizálás területén. A termék a Harmony XB4 sorozat tagjaként a Schneider Electric prémium kapcsolócsalád részét képezi.
A ZB4BK1253 típusszámú választókapcsoló fej különösen praktikus megoldás azoknak a felhasználóknak, akik magas megbízhatóságú és tartós vezérlőeszközt keresnek. A krómozott fém kerettel rendelkező kapcsoló különlegessége, hogy kompatibilis az univerzális LED világítóblokkokkal, ami nagyobb rugalmasságot biztosít a felhasználás során. A kapcsoló kétállású, 90 fokos elfordulással működik, és a "stay put" funkció révén az aktuális állásban marad kapcsolás után. A narancssárga standard fogantyú jó láthatóságot biztosít, könnyen azonosíthatóvá téve a kapcsoló helyzetét akár nagyobb távolságból is.
Műszaki szempontból a ZB4BK1253 választókapcsoló kimagasló paraméterekkel rendelkezik. A terméket széles működési hőmérséklet-tartomány jellemzi, -40°C-tól +70°C-ig használható, ami rendkívül extrém környezeti feltételek között is megbízható működést biztosít. A kapcsoló védettsége is kiemelkedő: IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik az IEC 60529 szabvány szerint, továbbá NEMA 13 és NEMA 4X védettségi szinteket is teljesít. Az IK04 ütésállósági fokozat pedig megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A kapcsoló nagynyomású mosóval szemben is ellenálló, 55°C-on akár 7000000 Pa nyomásig, 0,1 m távolságból. Mechanikai élettartama rendkívül hosszú, 1000000 kapcsolási ciklust garantál a gyártó. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is.
A ZB4BK1253 kapcsolófej elektrikus összeállítási kódjai többféle konfigurációt tesznek lehetővé: M3 kód esetén maximum 4 érintkezővel használható egyes blokkokkal frontoldali szereléssel és integrált LED-del; M6 kód esetén maximum 2 érintkezővel, egyes blokkokkal, frontoldali szereléssel, integrált LED-del és transzformátorral; M10 kód esetén maximum 2 érintkezővel, egyes blokkokkal, frontoldali szereléssel és integrált LED-del; M4 kód esetén pedig maximum 4 érintkezővel, egyes és kettős blokkokkal, frontoldali szereléssel és integrált LED-del használható. A kapcsoló Class I túlfeszültség kategóriába tartozik az IEC 60536 szerint. A termék rezgésállósága is kiváló, 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BK1253 -fém világító választókapcsoló fej, Ø22, 2 állású, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profil: Narancssárga standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Villamos összetételi kód: M3 maximum 4 érintkezőhöz, egyes blokkok használata frontoldali szereléskor integrált LED-del
M6 maximum 2 érintkezőhöz, egyes blokkok használata frontoldali szereléskor integrált LED-del és transzformátorral
M10 maximum 2 érintkezőhöz, egyes blokkok használata frontoldali szereléskor integrált LED-del
M4 maximum 4 érintkezőhöz, egyes és kettős blokkok használata frontoldali szereléskor integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
