A Schneider Electric Harmony XB4 sorozatú ZB4BK1833 világító választókapcsoló fej egy professzionális ipari kapcsolóelem, amely tökéletes megoldást kínál különböző vezérlési alkalmazásokhoz. Ez a termék a Harmony XB4 termékcsalád része, amely világszerte ismert a kiváló minőségéről és megbízhatóságáról az ipari automatizálás területén.

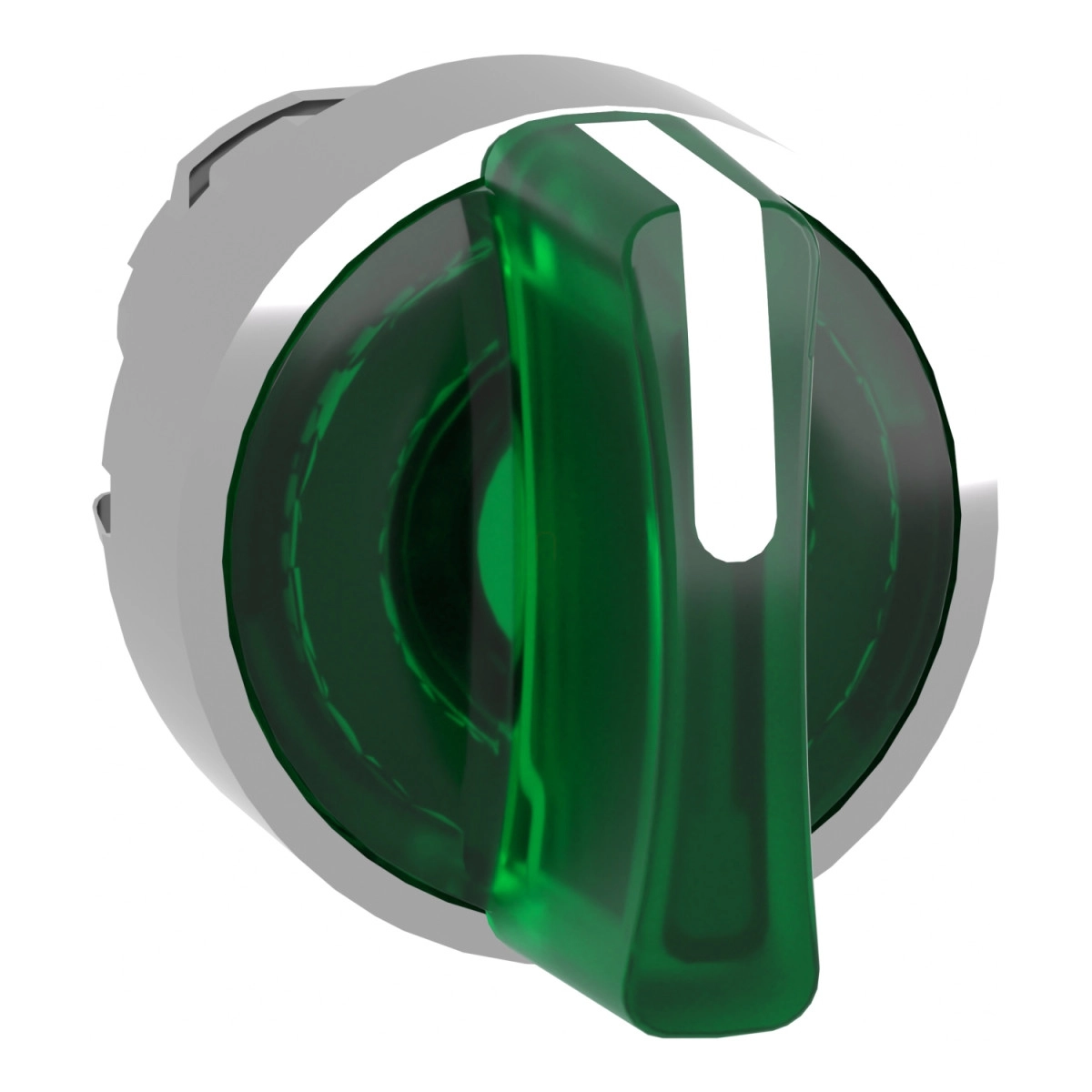

A ZB4BK1833 modell egy króm-bevonatos fém kerettel rendelkező világító választókapcsoló fej, amely 3 pozíciós működést biztosít. A zöld standard fogantyú nemcsak esztétikus megjelenést kölcsönöz, hanem kiváló fogást is biztosít a kezelő számára. A kapcsoló jobbról középre rugóvisszatérítéssel rendelkezik, ami azt jelenti, hogy elengedés után automatikusan visszatér a középső állásba. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a pillanatnyi kapcsolás után alaphelyzetbe kell visszatérnie a rendszernek. A választókapcsoló fej univerzális LED-es világítással van ellátva, amely egyértelműen jelzi a kapcsoló aktuális állapotát még gyengén megvilágított környezetben is.
A termék műszaki paraméterei lenyűgözőek: szabványos, 22,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen illeszthető a legtöbb vezérlőpanelbe. A termék kerek jelzőegység fejjel rendelkezik, ami nemcsak funkcionális, hanem esztétikailag is illeszkedik az ipari környezetbe. A kapcsoló ±45°-os pozíciónként használható, összesen 3 kapcsolási pozícióval. A CAD méretek szerint a szélesség és magasság 29 mm, míg a mélység 43 mm, ami kompakt méretet jelent még szűk helyen történő beépítés esetén is.
A Schneider Electric nagy hangsúlyt fektet a termékek tartósságára és megbízhatóságára. A ZB4BK1833 modell mechanikai élettartama 500.000 kapcsolási ciklus, ami kiemelkedő érték az ipari kapcsolók között. A termék ellenáll a nagy nyomású mosásnak is, akár 7.000.000 Pa nyomásig 55°C-os vízhőmérséklet mellett, 0,1 méteres távolságból. Az IP védettség is kiemelkedő: IP66, IP67, IP69 és IP69K minősítésekkel rendelkezik, ami teljes por elleni védelmet és különböző intenzitású vízsugár elleni védelmet biztosít. A NEMA védettség NEMA 13 és NEMA 4X, az IK védettség pedig IK04 az IEC 50102 szabvány szerint, ami megfelelő mechanikai védelmet biztosít ütések ellen.
A ZB4BK1833 változatos ipari környezetben használható, hiszen széles üzemi hőmérséklet-tartománnyal rendelkezik: -40°C-tól +70°C-ig. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1 és JIS C8201-1 szabványoknak. Rendelkezik BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listázással is, ami bizonyítja a termék minőségét és megbízhatóságát. A rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) a félszinusz hullám gyorsulás szerint, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BK1833 -fém világító választókapcsoló fej, Ø22, 3 állású, zöld, jobbról középre visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy összetevő típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról középre rugóvisszatérítő
Működtető profil: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: M3 legfeljebb 4 érintkezőhöz, egyes blokkokat használva előlapi szereléshez beépített LED-del
M6 legfeljebb 2 érintkezőhöz, egyes blokkokat használva előlapi szereléshez beépített LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz, egyes blokkokat használva előlapi szereléshez beépített LED-del
M4 legfeljebb 4 érintkezőhöz, egyes és dupla blokkokat használva előlapi szereléshez beépített LED-del
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70°C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
JIS C8201-5-1
UL 508
IEC 60947-1
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listázott
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
