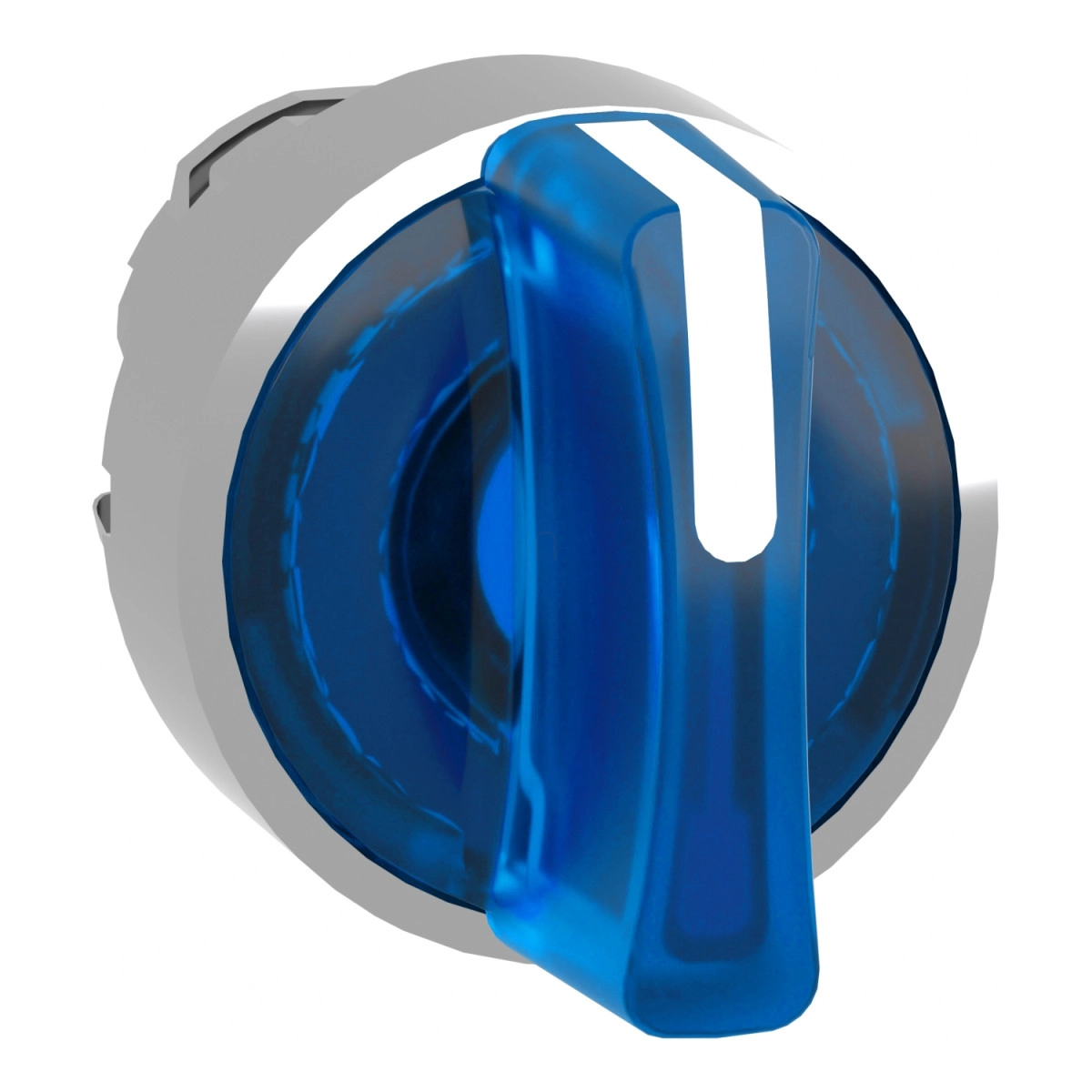

A Schneider Electric Harmony XB4 sorozatának ZB4BK1863 kódjelű világító választókapcsoló feje a magas minőségű ipari kapcsolóelemek kiváló példája. Ez a krómozott fém kerettel rendelkező, prémium kivitelű kapcsolófej kimondottan az ipari környezet igénybevételére készült, biztosítva a hosszú élettartamot és megbízható működést még a legmostohább körülmények között is.
A ZB4BK1863 egy 22,5 mm-es szabványos szerelési átmérővel rendelkező, kék standard fogantyús, 3 pozíciós világítható választókapcsoló fej. A termék jobbról középre visszatérő rugós működésű, ami azt jelenti, hogy használat után automatikusan visszatér középső helyzetébe. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol biztonsági szempontból fontos a pillanatnyi kapcsolás, vagy időszakos aktiválás szükséges. A kapcsoló kezelője három pozíciót (+/- 45°) foglalhat el, megfelelve a komplex vezérlési igényeknek.
A Schneider Electric Harmony XB4 sorozat ezen eleme univerzális LED blokkokkal kompatibilis, így rugalmasan alkalmazható különböző vezérlési és jelzési feladatokra. A ZB4 termékkód alatt futó eszköz többféle elektromos összetételben használható: M3 kód esetén max. 4 kontaktus használható integrált LED-del, M4 kódnál max. 4 kontaktus egyes és dupla blokkokkal, M6 változatnál max. 2 kontaktus integrált LED-del és transzformátorral, míg M10 kódnál max. 2 kontaktus integrált LED-del az elülső szerelésben. A kapcsoló kerek jelzőfejjel rendelkezik, kék burkolattal, amely az egységes színkódolást szolgálja a vezérlőpaneleken.
A termék kivételes védelmi szintekkel büszkélkedhet: IP66, IP67, IP69 és IP69K védettség a nedvesség és por ellen, ami szélsőséges környezetben is használhatóvá teszi. NEMA besorolását tekintve NEMA 13 és NEMA 4X szabványoknak felel meg, míg ütésállósága IK04 kategóriájú az IEC 50102 szerint. Kiemelkedő mechanikai tartóssággal bír, akár 500 000 kapcsolási ciklusra tervezték, ami hosszú távú, megbízható működést biztosít. A nagy nyomású mosóval szembeni ellenállása (7 000 000 Pa 55 °C-on, 0,1 m távolságból) lehetővé teszi a tisztítást még ipari környezetben is.
A ZB4BK1863 kapcsolófej széles hőmérséklet-tartományban (-40...+70 °C) üzemeltethető és tárolható, ami a különböző ipari környezetekben való felhasználhatóságát tovább növeli. A terméket többek között az IEC 60947-5-5, UL 508, CSA C22.2 No 14 szabványok szerint tesztelték, és számos tanúsítvánnyal rendelkezik, mint BV, CSA, DNV, LROS és UL listed. Vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány alapján. Ezek a jellemzők mind hozzájárulnak a Schneider Electric ZB4BK1863 választókapcsoló fej rendkívüli megbízhatóságához és tartósságához ipari alkalmazásokban.
Schneider Electric Harmony XB4 - ZB4BK1863 -fém világító választókapcsoló fej, Ø22, 3 állású, kék, jobbról középre visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérő
Működtető profilja: Kék standard fogantyú
Működtető pozíció információk: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Kék
CAD méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai jellemzők
Mechanikai élettartam: 500000 ciklus
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos jellemzők
Elektromos összetétel kód: M3 max. 4 kontaktushoz egyes blokkok használatával elülső szerelésben integrált LED-del
M6 max. 2 kontaktushoz egyes blokkok használatával elülső szerelésben integrált LED-del és transzformátorral
M10 max. 2 kontaktushoz egyes blokkok használatával elülső szerelésben integrált LED-del
M4 max. 4 kontaktushoz egyes és dupla blokkok használatával elülső szerelésben integrált LED-del
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
UL 508
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállási jellemzők
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Eszköz jellemzők
Eszköz bemutatás: Alapelem
