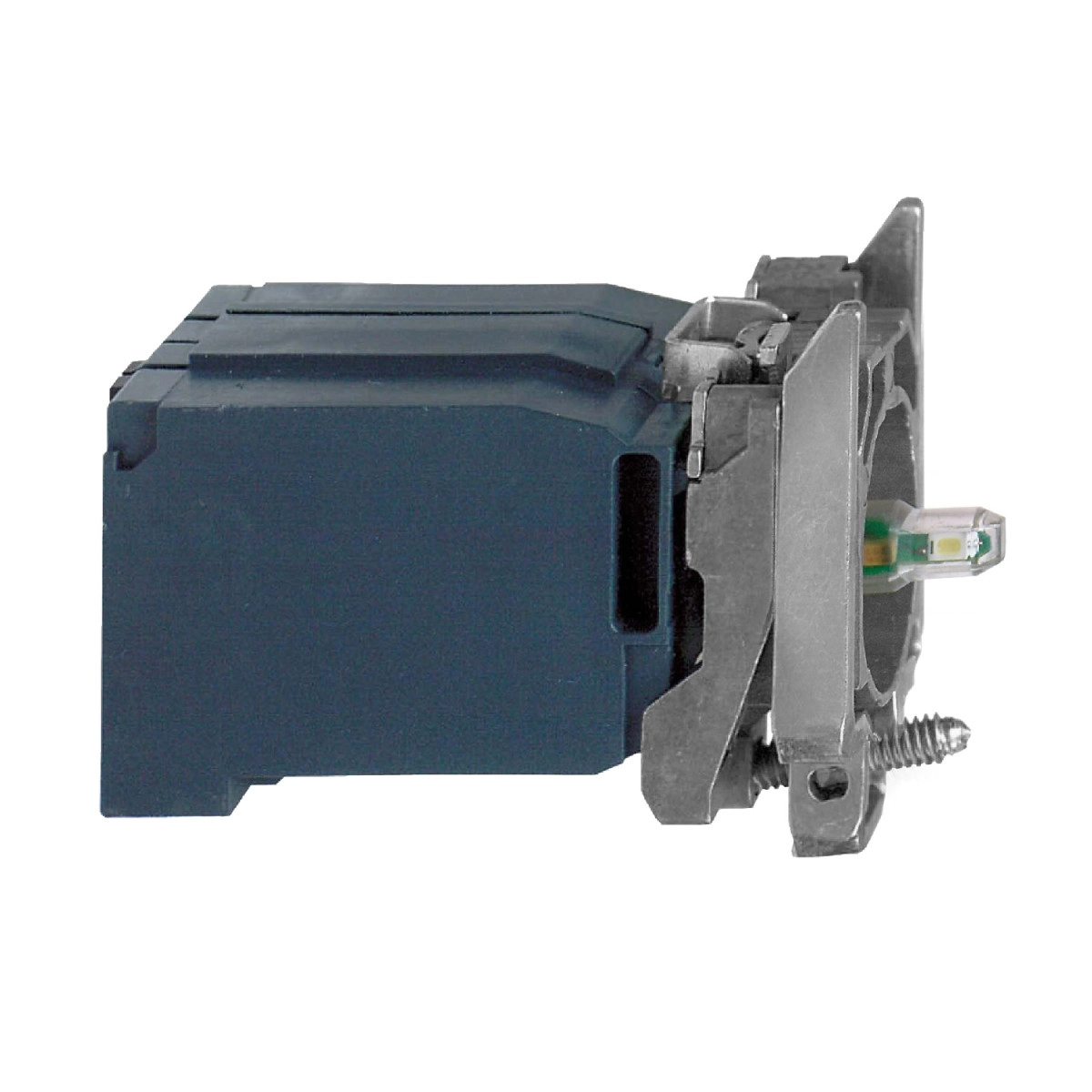

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BV4D1 egy komplett fém jelzőlámpa egység, amely tökéletes megoldást kínál ipari környezetben történő jelzésekhez. Ez a modell egy teljes test/fényforrás blokk szerelvény, amely fehér fényű jelzést biztosít, és rendelkezik testtel/rögzítő gallérral, valamint BA9s LED izzóval. A készülék 220-240V AC hálózati feszültségen működik.
A ZB4BV4D1 jelzőlámpa kiváló minőségű anyagokból készül, a rögzítő gallér anyaga Zamak, amely kiváló tartósságot és ellenállóképességet biztosít. A termék kompakt kialakítású, méretei: 30 mm szélesség, 47 mm magasság és 60 mm mélység. A lámpatest front szerelésű, ami megkönnyíti a telepítést és karbantartást. A fényforrás ellátása beépített transzformátorral történik, amely 1,2 VA teljesítményű és 6V-ot biztosít a LED-nek. A termék állandó (folyamatos) fehér fénykibocsátással rendelkezik, így mindig jól látható jelzést ad.
A ZB4BV4D1 csatlakoztatása csavaros szorítókapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását kábelvég nélkül. A csavarok kialakítása többféle csavarhúzóval való használatot tesz lehetővé: kereszthornyos (kompatibilis Philips 1-es csavarhúzóval és pozidriv 1-es csavarhúzóval), valamint lapos (kompatibilis 4 mm és 5,5 mm átmérőjű csavarhúzókkal). A megfelelő meghúzási nyomaték 0,8-1,2 Nm, az IEC 60947-1 szabványnak megfelelően. A termék ISO n°1 (X1-X2)PL terminál kiosztással rendelkezik, és elektromos összetételi kódja P4, M9.
A ZB4BV4D1 jelzőlámpa kiváló villamos paraméterekkel rendelkezik. Szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, névleges lökőfeszültség-állósága pedig 6 kV szintén az IEC 60947-1 szabvány szerint. Védelmi osztálya I. osztály az IEC 60536 szerint, IP védelmi fokozata IP20. A termék széles üzemeltetési hőmérséklet-tartománya (-40...+70 °C) különösen szélsőséges környezeti feltételek között is megbízható működést tesz lehetővé. A jelzőlámpa kiváló rázkódásállósággal rendelkezik: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, és kiemelkedő ütésállósággal: 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint.
A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1. Rendelkezik továbbá számos nemzetközi tanúsítvánnyal, mint például: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA. A ZB4BV4D1 alkalmazása ideális olyan környezetben, ahol fontos a megbízható vizuális visszajelzés, például ipari vezérlőpaneleken, gépeken, gyártósorokon. A Harmony XB4 termékcsaládba illeszkedve kompatibilis a Schneider Electric számos más termékével, ami megkönnyíti a rendszerintegrációt.
Schneider Electric Harmony XB4 - ZB4BV4D1 -fém jelzőlámpa BA9s foglalatos LED blokk rögzítő aljzattal, 230VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Komplett test/fényforrás blokk szerelvény
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: LED
Izzó foglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátorral 1,2 VA 6 V
Fényforrás színe: Fehér
Névleges tápfeszültség [Us]: 230...240 V AC 50/60 Hz-en
Kiegészítő
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 60 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej forma: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Blokk szerelés: Elölről szerelhető
Elektromos összetételi kód: P4
M9
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP20
Szabványok: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek
Szélesség: 30 mm
Magasság: 47 mm
Mélység: 60 mm
