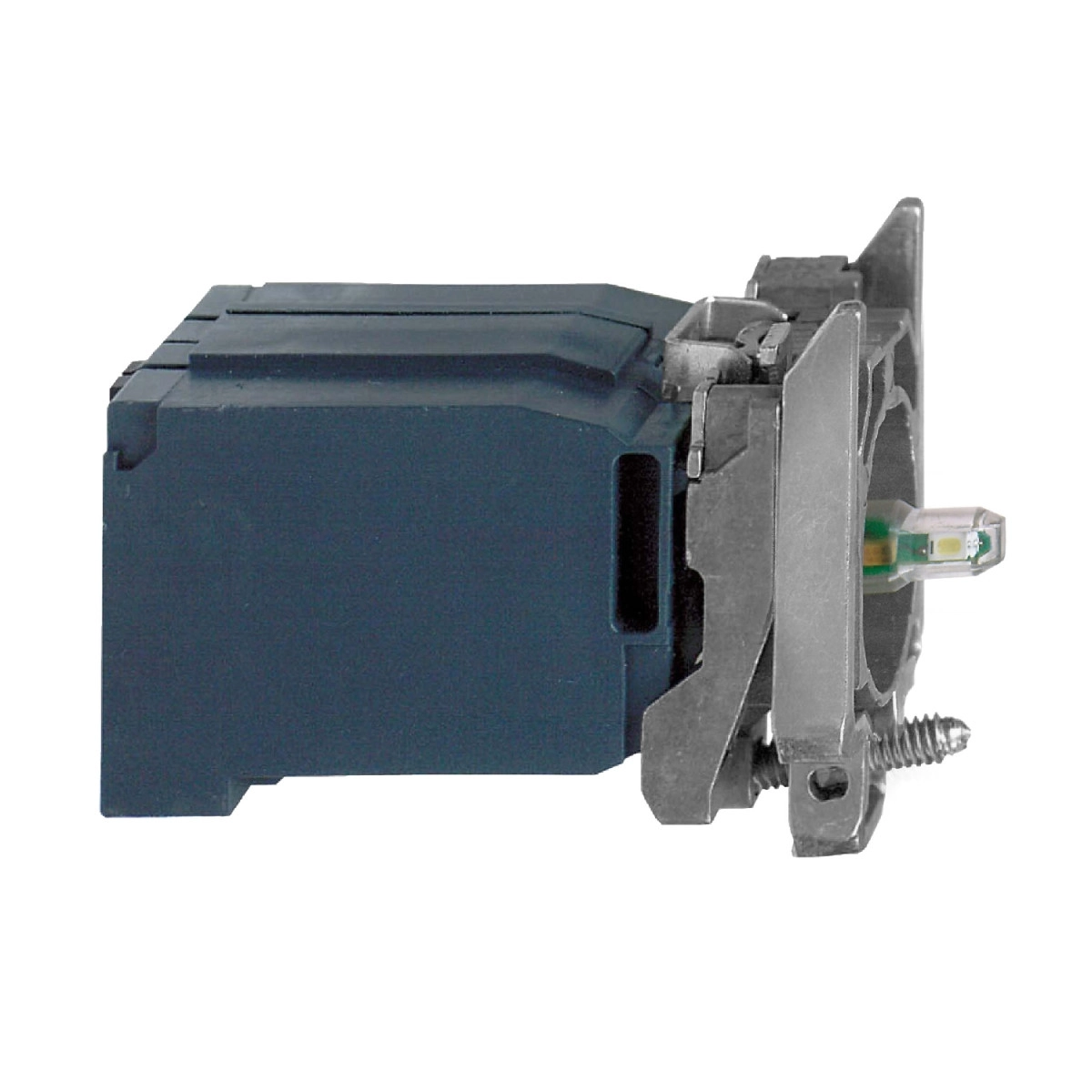

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BV5D1 fém jelzőlámpa egy professzionális ipari felhasználásra tervezett világítási megoldás, mely kiváló minőséget és hosszú élettartamot biztosít az ipari környezetben. Ez a fehér fényű lámpatest BA9s foglalatos, fém rögzítő gyűrűvel ellátott, amely tökéletes választás vezérlőpanelekbe, kapcsolószekrényekbe és ipari berendezésekbe történő beépítésre.
A ZB4BV5D1 jelzőlámpa kiváló megbízhatóságot és tartósságot kínál a legigényesebb ipari alkalmazásokhoz is. A termék fő működési feszültsége 400 V AC 50/60 Hz, így a legtöbb ipari rendszerben közvetlenül alkalmazható. A lámpatest LED fényforrással működik, amely a beépített 1,2 VA teljesítményű 6 V-os integráltranszformátoron keresztül kap tápellátást. A fehér fény kiváló láthatóságot biztosít, így a kezelők azonnal észlelik a jelzéseket. A jelzés típusa állandó (steady), ami folyamatos vizuális visszajelzést ad a berendezés állapotáról.
A ZB4BV5D1 jelzőlámpa kiemelkedő műszaki paraméterekkel rendelkezik. A termék IP20-as védettséggel rendelkezik, ami védelmet nyújt az ujjak és kisebb tárgyak behatolása ellen. A csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű kábelek fogadására alkalmasak, kábelvéggel ellátva. A rögzítőgyűrű anyaga Zamak, amely kiváló tartósságot és stabilitást biztosít. A berendezés előlapi szereléssel rögzíthető a vezérlőpanelbe, a szerelési nyílás ajánlott átmérője 22,5 mm. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott, az IEC 60947-1 szabványnak megfelelően. A csavarfej formája kereszthornyos, és kompatibilis a Philips No. 1 csavarhúzóval.
A termék kimagasló műszaki jellemzőkkel rendelkezik a biztonság és megbízhatóság szempontjából is. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat mellett), az impulzus-állósági feszültség (Uimp) pedig 6 kV, az IEC 60947-1 szabványnak megfelelően. A termék áramütés elleni védelmi osztálya Class I (IEC 60536 szerinti). A működési és tárolási hőmérséklet-tartomány egyaránt -40°C és +70°C között van, ami széles alkalmazási lehetőségeket biztosít különböző környezetekben. A termék különböző nemzetközi tanúsítványokkal rendelkezik, mint például UL, CSA, BV, DNV és LROS, ami garantálja a megfelelőséget a világszerte érvényes ipari szabványoknak. A ZB4BV5D1 jelzőlámpa méretei: szélesség 30 mm, magasság 47 mm, mélység 60 mm, így kompakt mérete ellenére is kiváló láthatóságot biztosít.
Schneider Electric Harmony XB4 - ZB4BV5D1 -fém jelzőlámpa BA9s foglalatos LED blokk rögzítő aljzattal, 400VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Teljes lámpatest/fényblokk egység
Eszköz rövid neve: ZB4
Rögzítő gyűrű anyaga: Zamak
Oszthatatlan értékesítési mennyiség: 1
Csatlakozások - terminálok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel
Fényforrás: LED
Izzó foglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátoron keresztül 1,2 VA 6 V
Fényforrás színe: Fehér
Névleges tápfeszültség: 400 V AC 50/60 Hz
Kiegészítő jellemzők
CAD szélesség: 30 mm
CAD magasság: 47 mm
CAD mélység: 60 mm
Terminál leírás ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej forma: Kereszt, kompatibilis Philips 1-es csavarhúzóval
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Blokk szerelése: Előlapi szerelés
Elektromos összetételi kód: P4
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP20
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szerelés és telepítés
Panel kivágás: Ø 22,5 mm / 0,89 in ajánlott (Ø 22,3 mm 0+0,4 / 0,88 in 0+0,016)
