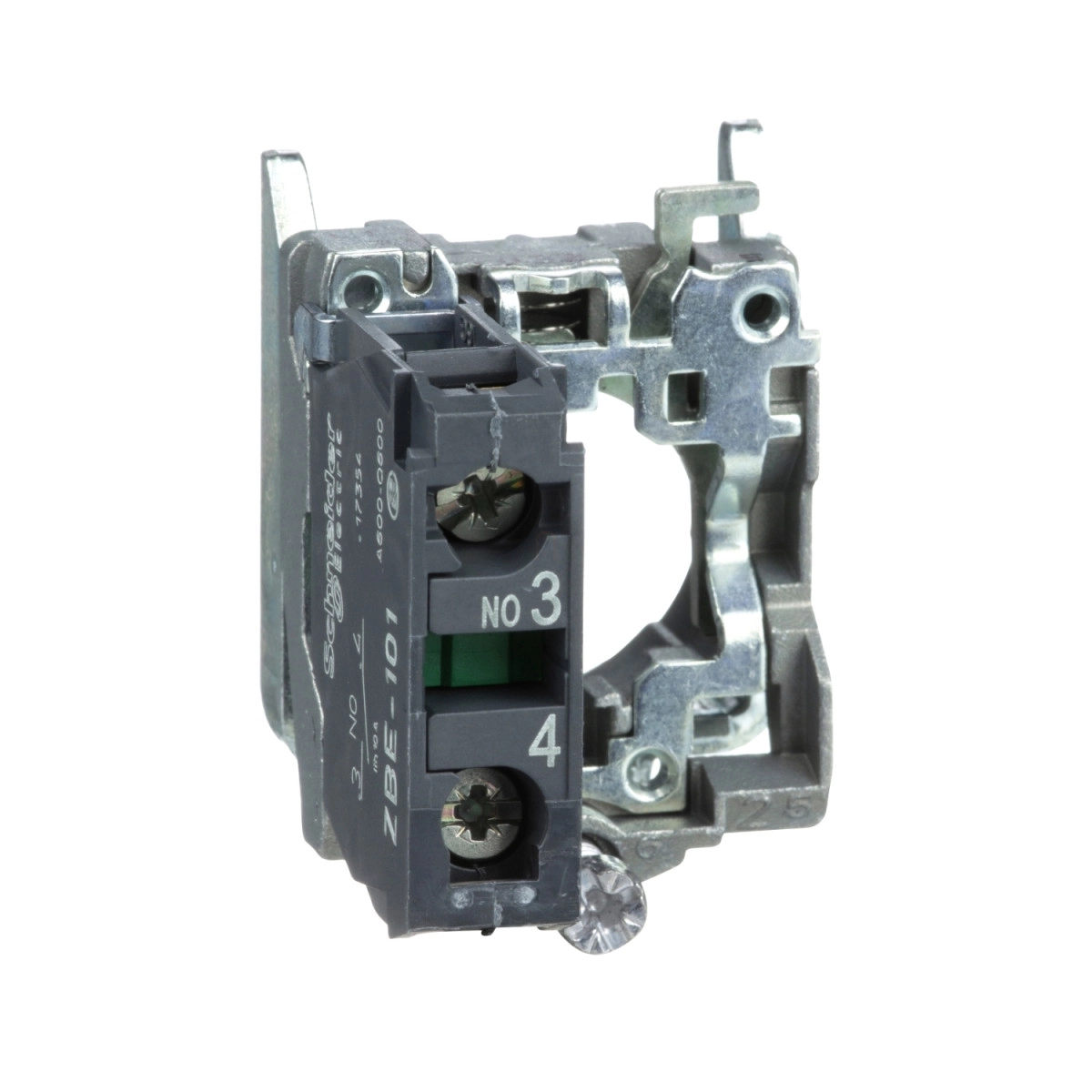

A Schneider Electric Harmony XB4 ZB4BZ101TQ teljes test/érintkező szerelvény egy komplett, professzionális minőségű ipari vezérlőelem, amely 100 darabos kiszerelésben érhető el. Ez a termék kifejezetten ipari alkalmazásokhoz, vezérlőpanelek és kapcsolószekrények kialakításához fejlesztették ki, ahol fontos a megbízhatóság és a hosszú élettartam.
A ZB4BZ101TQ egy egyérintkezős, 1NO (alaphelyzetben nyitott) kialakítású érintkezőblokk, amely tartalmazza a testet és a rögzítőgyűrűt is. A rögzítőgyűrű anyaga Zamak ötvözet, amely kiváló mechanikai szilárdságot és tartósságot biztosít ipari környezetben. A termék standard fejrésszel rendelkezik és lassú bontású érintkező működést biztosít. A csatlakozók csavaros szorítókapcsok, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel (IEC 60947-1 szerint), valamint minimum 1 x 0,22 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül.
A ZB4BZ101TQ technikai paraméterei kiemelkedőek: 5 millió kapcsolási ciklust garantáló mechanikai élettartam, 0,8-1,2 Nm meghúzási nyomaték, ezüst ötvözetű (Ag/Ni) érintkezők, és 10A-es hagyományos szabad levegőn mért hőáram (IEC 60947-5-1 szerint). Az érintkezők működéséhez 2,3 N erő szükséges, a teljes működési út 4,3 mm, amelyből 2,6 mm-nél következik be az elektromos állapotváltozás. A termék 600V névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabvány szerint.
A ZB4BZ101TQ névleges üzemi árama változó a terhelés jellegétől függően: AC-15 kategóriában 3A 240V-on, 6A 120V-on, vagy 1,2A 600V-on. DC-13 kategóriában 0,1A 600V-on, 0,27A 250V-on, vagy 0,55A 125V-on. A rövidzárlat elleni védelmet 10A-es gG típusú olvadóbiztosítóval kell megoldani az IEC 60947-5-1 szabványnak megfelelően. A termék elektromos élettartama kiemelkedő: 10 millió kapcsolási ciklus különböző terhelési feltételek mellett. Tiszta környezetben rendkívül megbízható elektromos működés jellemzi: λ < 10exp(-6) 5V, 1mA esetén, illetve λ < 10exp(-8) 17V, 5mA esetén.
A ZB4BZ101TQ működési hőmérséklet-tartománya -40°C és +70°C között van, IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A termék ellenáll az 5 gn rezgésterhelésnek (2-500 Hz frekvenciatartományban), valamint a 30 gn és 50 gn ütésnek is (18 ms, illetve 11 ms időtartamú félszinuszos gyorsulás esetén). A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-5, CSA C22.2 No 14 és további IEC és JIS szabványokat. A termék rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal is, ami széleskörű felhasználhatóságot biztosít.
Schneider Electric Harmony XB4 - ZB4BZ101TQ műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típusa: Komplett test/érintkező szerelvény
Rövid megnevezés: ZB4
Rögzítőgyűrű anyaga: Zamak
Értékesítési egység: 100 db
Fej típusa: Standard
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú bontás
Érintkezőblokk típusa: Egyes
Eszköz összetétel: Rögzítőgyűrű, Test
Csatlakozások - kapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros szorítókapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül IEC 60947-1 szerint
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működési erő: 2,3 N NO elektromos állapotváltozásnál
Működési nyomaték: 0,05 N.m NO elektromos állapotváltozásnál
Mechanikai élettartam: 5.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej forma: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Működési jellemzők
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Elektromos élettartam: 10.000.000 ciklus, AC-15, 2 A 230 V-nál, kapcsolási frekvencia <3600 ciklus/óra
10.000.000 ciklus, AC-15, 3 A 120 V-nál, kapcsolási frekvencia <3600 ciklus/óra
10.000.000 ciklus, AC-15, 4 A 24 V-nál, kapcsolási frekvencia <3600 ciklus/óra
10.000.000 ciklus, DC-13, 0,2 A 110 V-nál, kapcsolási frekvencia <3600 ciklus/óra
10.000.000 ciklus, DC-13, 0,5 A 24 V-nál, kapcsolási frekvencia <3600 ciklus/óra
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Működési hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20 IEC 60529 szerint
Szabványok: UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás IEC 60068-2-27 szerint
