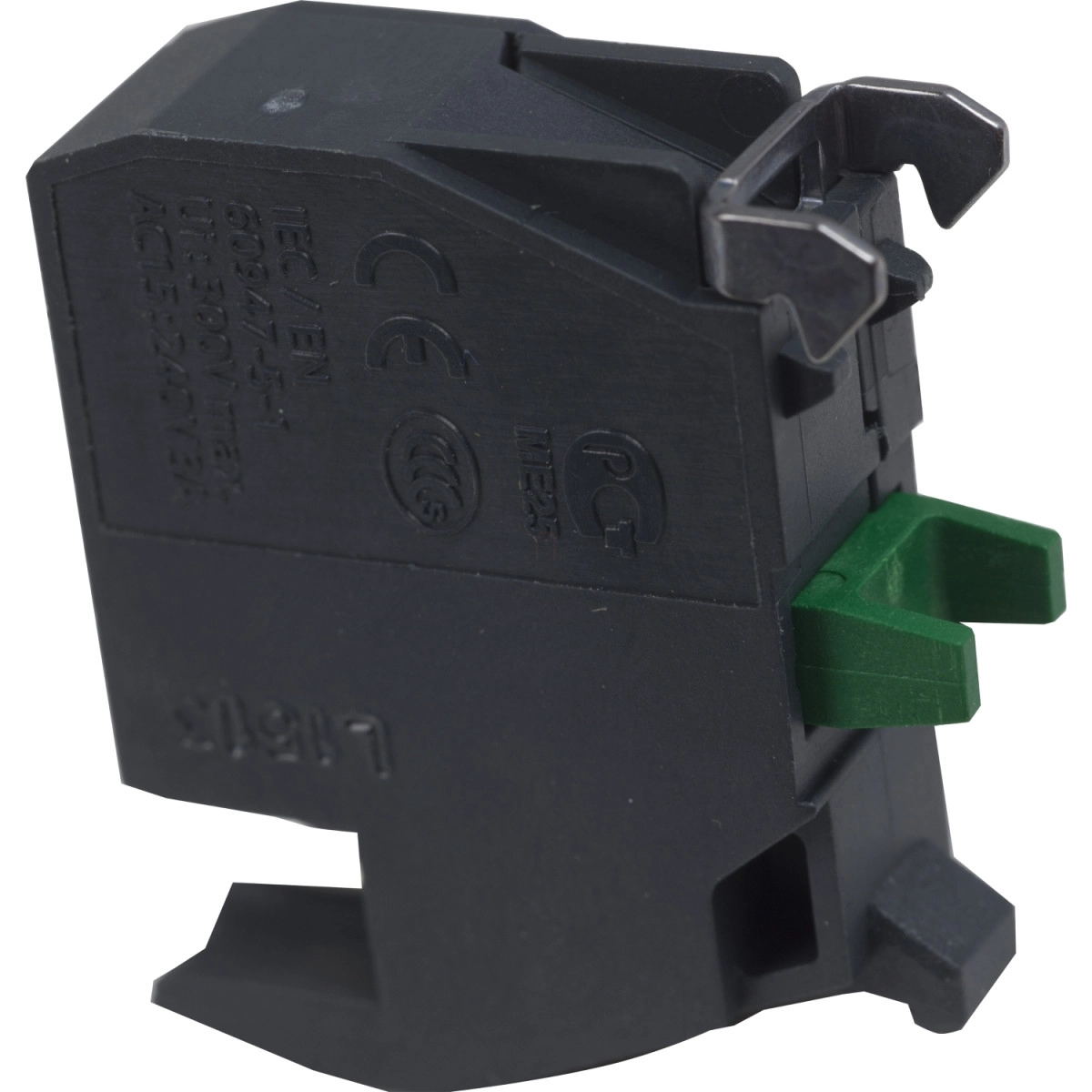

Schneider Electric Harmony XB4 - ZBE1014 - érintkező blokk, 1NO, dugaszolható csatlakozó
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZBE1014 kontaktusblokk ezüstötvözetből (Ag/Ni) készült érintkezőivel kiemelkedő villamos vezetőképességet biztosít, így megbízható kapcsolást garantál hosszú időn keresztül. A dugaszolható csatlakozóval ellátott kivitel jelentősen megkönnyíti a telepítést és a karbantartást, minimálisra csökkentve a leállási időt. A termék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a kisebb szilárd tárgyak behatolása ellen, miközben lehetővé teszi a megfelelő szellőzést.
A ZBE1014 kontaktusblokk lassú bontású működése különösen előnyös olyan alkalmazásokban, ahol a pontos kapcsolási időzítés kritikus fontosságú. A termék mechanikai élettartama rendkívül magas, akár 10 millió működési ciklus, míg villamos élettartama 1 millió ciklus különböző terhelési feltételek mellett. Az üzemi értékek tekintetében a termék 10A-es konvencionális szabad levegőben mért termikus áramot kínál az IEC 60947-5-1 szabványnak megfelelően, valamint 250V névleges szigetelési feszültséget (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint. A névleges lökőfeszültség-állóság 4kV, ami kiváló védettséget biztosít túlfeszültségek ellen.
A ZBE1014 kontaktusblokk névleges üzemi árama AC-15 alkalmazásban 3A 240V-nál és 6A 120V-nál (A300 kategória), míg DC-13 alkalmazásban 0.1A 250V-nál és 0.22A 125V-nál (R300 kategória) az IEC 60947-5-1 szabványnak megfelelően. A termék rendelkezik a szükséges rövidzárlat-védelemmel, amely 4A-es gG típusú olvadóbiztosítékkal valósul meg. Az egység működéséhez szükséges erő 2.3N, az NO érintkezők elektromos állapotváltozásához pedig 2.6mm-es működési út tartozik, míg a teljes működési út 4.3mm.
Schneider Electric Harmony XB4 - ZBE1014 -érintkező blokk, 1NO, dugaszolható csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Terméktípus: Érintkező blokk
Rövid terméknév: ZBE
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Kontaktus működtetése: Lassú bontás
Kontaktus blokk típus: Egyérintkezős
Érintkezés használata: Standard érintkezők
Csatlakozás - kapcsok: Dugaszolható csatlakozó
Kiegészítő jellemzők
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nincs
Működési út: 2.6 mm (NO elektromos állapotváltozás), 4.3 mm (teljes út)
Működtetési erő: 2.3 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabványnak megfelelően
Konvencionális szabad léghűtésű termikus áram [Ith]: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram [Ie]:
- 3 A 240 V, AC-15, A300 az IEC 60947-5-1 szabványnak megfelelően
- 6 A 120 V, AC-15, A300 az IEC 60947-5-1 szabványnak megfelelően
- 0.1 A 250 V, DC-13, R300 az IEC 60947-5-1 szabványnak megfelelően
- 0.22 A 125 V, DC-13, R300 az IEC 60947-5-1 szabványnak megfelelően
Elektromos élettartam
1000000 ciklus, AC-15, 1 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C függelékének megfelelően
1000000 ciklus, AC-15, 1.5 A 120 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C függelékének megfelelően
1000000 ciklus, AC-15, 3 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C függelékének megfelelően
1000000 ciklus, DC-13, 0.15 A 110 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C függelékének megfelelően
1000000 ciklus, DC-13, 0.4 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C függelékének megfelelően
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Mechanikai jellemzők
Blokk szerelése: Elülső szerelés
Elektromos összetétel kód:
- C11 (mennyiség <= 3)
- C14 (mennyiség <= 2)
- M10 (mennyiség <= 2)
Eszköz megjelenése: Alapelem
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
- 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
