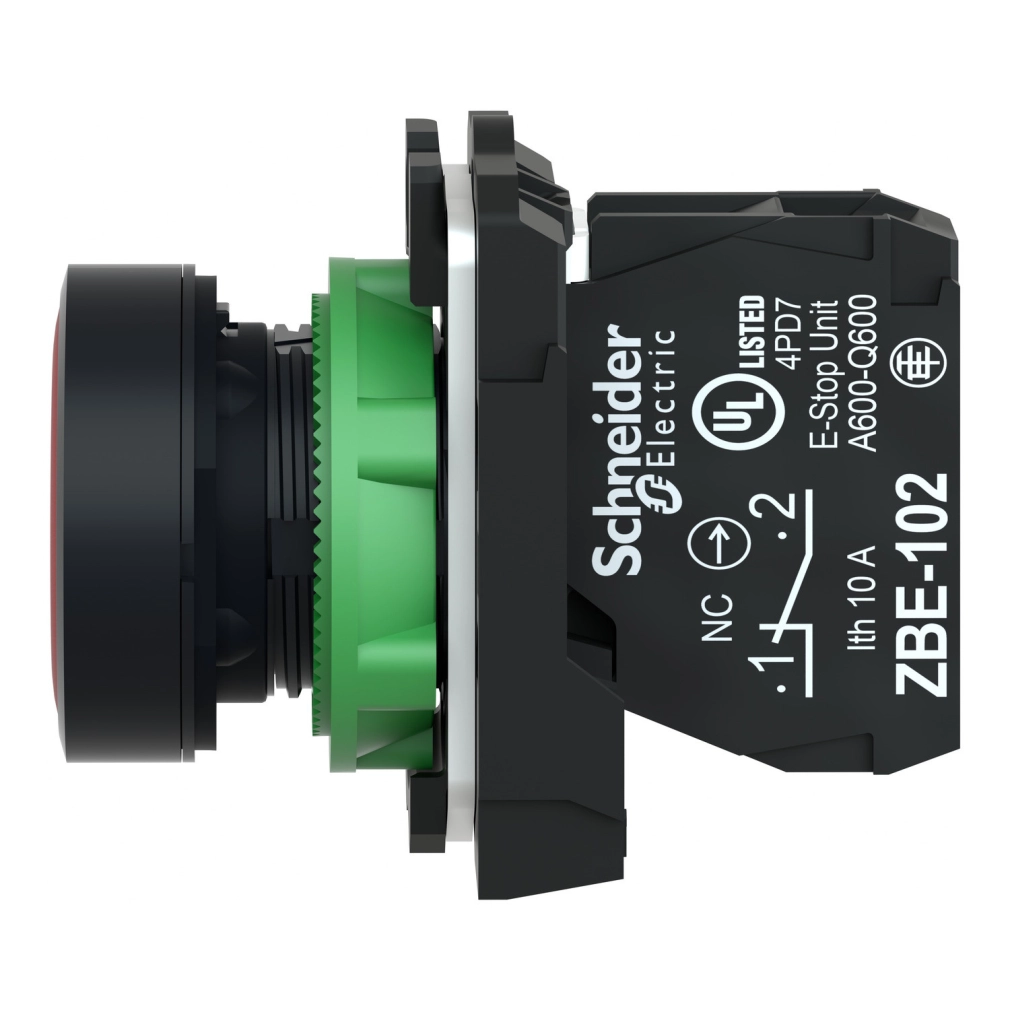

Schneider Electric Harmony XB5 - XB5AA42 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NC, piros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az XB5AA42 nyomógomb sötétszürke műanyag készülékházba épített, standard fejkialakítású kezelőelem, amely 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik. A piros, jelöletlen, sima felületű nyomógomb vizuális jelzés nélkül is könnyen azonosítható a kezelőpanelen. A lassú bontású érintkező működése 3,5 N erővel történik, és 1,5 mm elmozdulás után vált elektromos állapotot, míg a teljes működési út 4,3 mm. Ez a precíz mechanikai kialakítás hozzájárul a 10 millió ciklusos mechanikai élettartamhoz, amely kiemelkedő tartósságot biztosít még intenzív használat esetén is.
A termék elektromos jellemzői kimagaslóak: 600 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozat mellett, 6 kV névleges lökőfeszültség-állóság (Uimp), valamint 10 A konvencionális termikus áram. Az AC-15 kategóriában 230 V-on 2 A, 120 V-on 3 A, 24 V-on 4 A terhelhetőség érhető el, míg DC-13 kategóriában 110 V-on 0,2 A, illetve 24 V-on 0,5 A. A megbízhatóságot jelzi, hogy tiszta környezetben az elektromos megbízhatósági érték (Lambda) kisebb, mint 10^-6 5 V és 1 mA esetén, illetve kisebb, mint 10^-8 17 V és 5 mA esetén, megfelelve az IEC 60947-5-4 szabványnak. A rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal biztosítható az IEC 60947-5-1 szerint.
A Schneider Electric XB5AA42 nyomógomb kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozattal, valamint IK03 ütésállósággal, így kiválóan alkalmazható olyan ipari környezetben is, ahol por, nedvesség vagy nagynyomású vízsugár van jelen. A termék ellenáll akár 7000000 Pa nagynyomású mosásnak is 55 °C-on 0,1 m távolságból. Széles hőmérséklettartományban (-40...+70 °C) használható mind üzemeltetés, mind tárolás során. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik akár 2 × 1,5 mm² keresztmetszetű, kábelvéges vezetékek vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű, kábelvég nélküli vezetékek bekötését. A csavarfejek kereszt-, pozidrive- és lapos csavarhúzóval is kezelhetők. A szerelési vastagság 1-6 mm lehet, a meghúzási nyomaték 0,8...1,2 Nm az IEC 60947-1 szabvány szerint. Az XB5AA42 nyomógomb számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és JIS C8201-5-1 előírásoknak, és rendelkezik DNV, CSA, UL, LROS és BV tanúsítványokkal, így világszerte használható különféle alkalmazásokban.
Schneider Electric Harmony XB5 - XB5AA42 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fejkialakítás: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység alakja: Kerek
Kezelőszerv típusa: Rugós visszatérésű
Kezelőgomb kialakítása: Piros, sima, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Kapcsolóművelet: Lassú bontás
Csatlakozás
Kapocstípus: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Elektromos jellemzők
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges üzemi áram:
- 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védettség
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Tanúsítványok
Terméktanúsítványok: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
