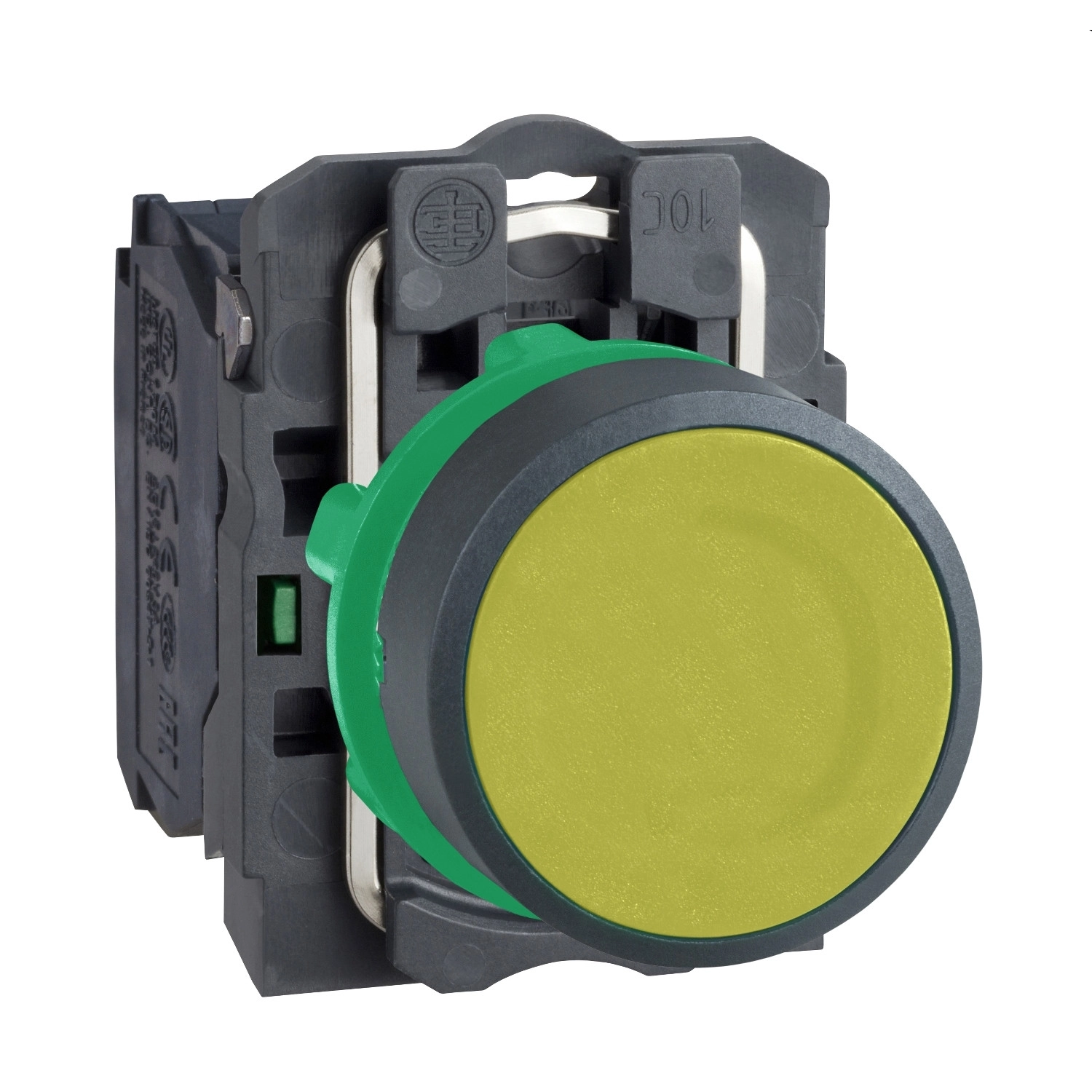

Schneider Electric Harmony XB5 - XB5AA51 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, sárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A kompakt kialakítású nyomógomb 22,5 mm átmérőjű szerelőfuratba illeszthető, és sötétszürke műanyag kerettel rendelkezik. A termék lapos, sárga működtető felülettel készül, amely jól látható és ergonomikus használatot biztosít. A szerelése egyszerű, a csavaros rögzítésnek köszönhetően gyorsan beépíthető különböző vezérlőpanelekbe, kapcsolószekrényekbe. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik ≤ 2 x 1,5 mm² érvéghüvelyes vagy 1 x 0,22...2 x 2,5 mm² érvéghüvely nélküli vezetékek bekötését az IEC 60947-1 szabványnak megfelelően.
A Harmony XB5AA51 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai élettartama rendkívül hosszú, 10 millió kapcsolási ciklus. Elektromos élettartama is figyelemreméltó, 1 millió ciklus különböző terhelések esetén. A termék sokoldalúan használható, mivel névleges szigetelési feszültsége 600V, impulzus-állósága 6kV, míg névleges üzemi árama változó a különböző alkalmazási kategóriákban: AC-15 üzemmódban 3A 240V-nál, 6A 120V-nál, vagy DC-13 üzemmódban 0,1A 600V-nál, 0,27A 250V-nál, 0,55A 125V-nál. Védettségi szintje kiemelkedő, IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X szabványoknak megfelelő, ami azt jelenti, hogy por-, víz-, és nagynyomású mosással szemben is ellenálló.
A Schneider Electric XB5AA51 nyomógomb -40°C és +70°C közötti hőmérséklet-tartományban használható, ami rendkívül széles működési tartományt biztosít különböző környezeti feltételek mellett. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, CSA C22.2 No 14, UL 508, és egyéb releváns előírásoknak. Különböző típusú csavarfejekkel kompatibilis, mint a kereszthornyú Philips No 1, Pozidriv No 1, valamint 4 mm és 5,5 mm laposfejű csavarhúzókkal. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az XB5AA51 számtalan tanúsítással rendelkezik, például DNV, CSA, UL, LROS és BV, így nemzetközileg is elismert minőséget képvisel.
Schneider Electric Harmony XB5 - XB5AA51 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Nyomógomb
Eszköz rövid neve: XB5
Keret anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő

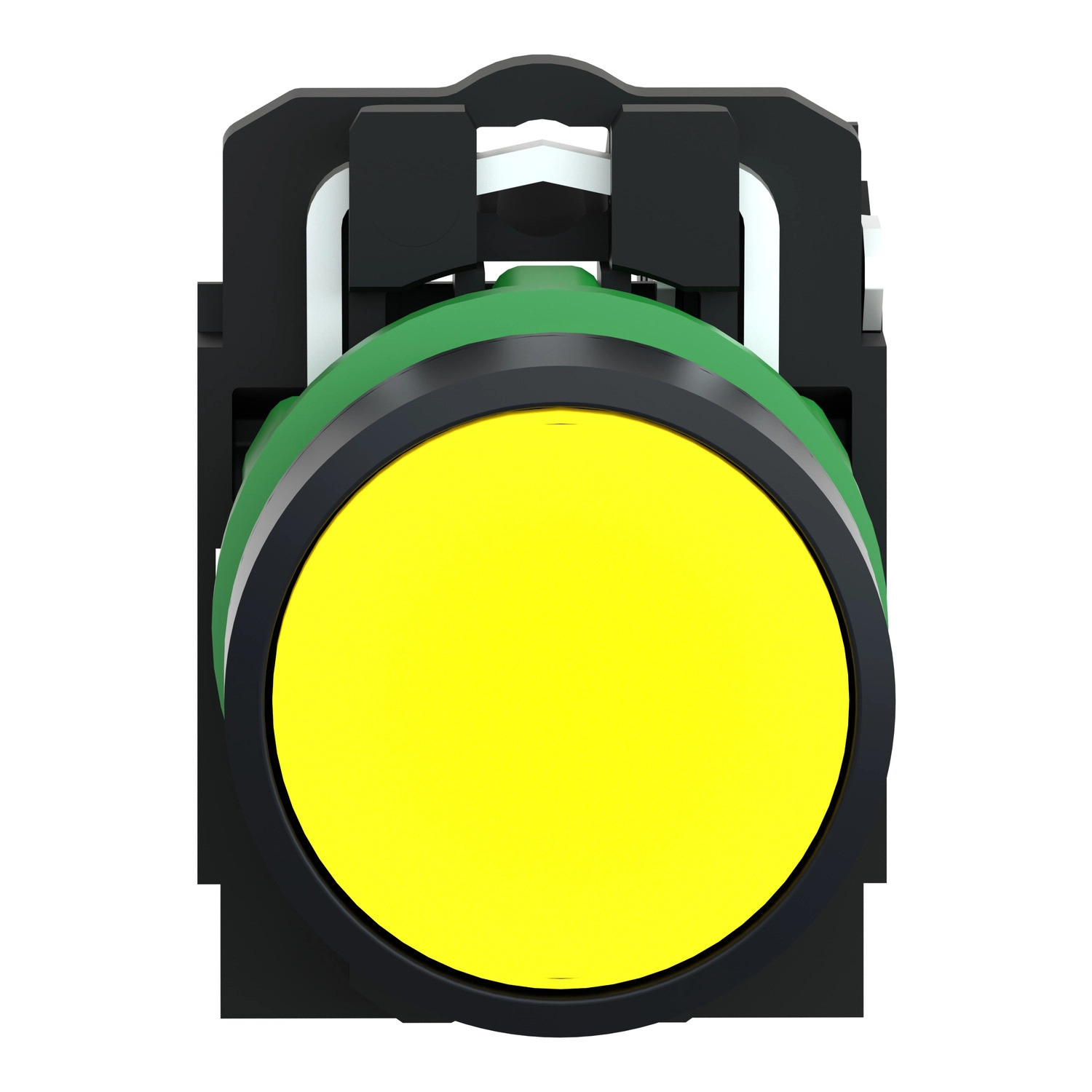

Működtető profilja: Sárga, sík, jelöletlen
Érintkező típusa és összetétele: 1 NO
Érintkezőműködés: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvelyes, IEC 60947-1 szerinti
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül, IEC 60947-1 szerinti
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm

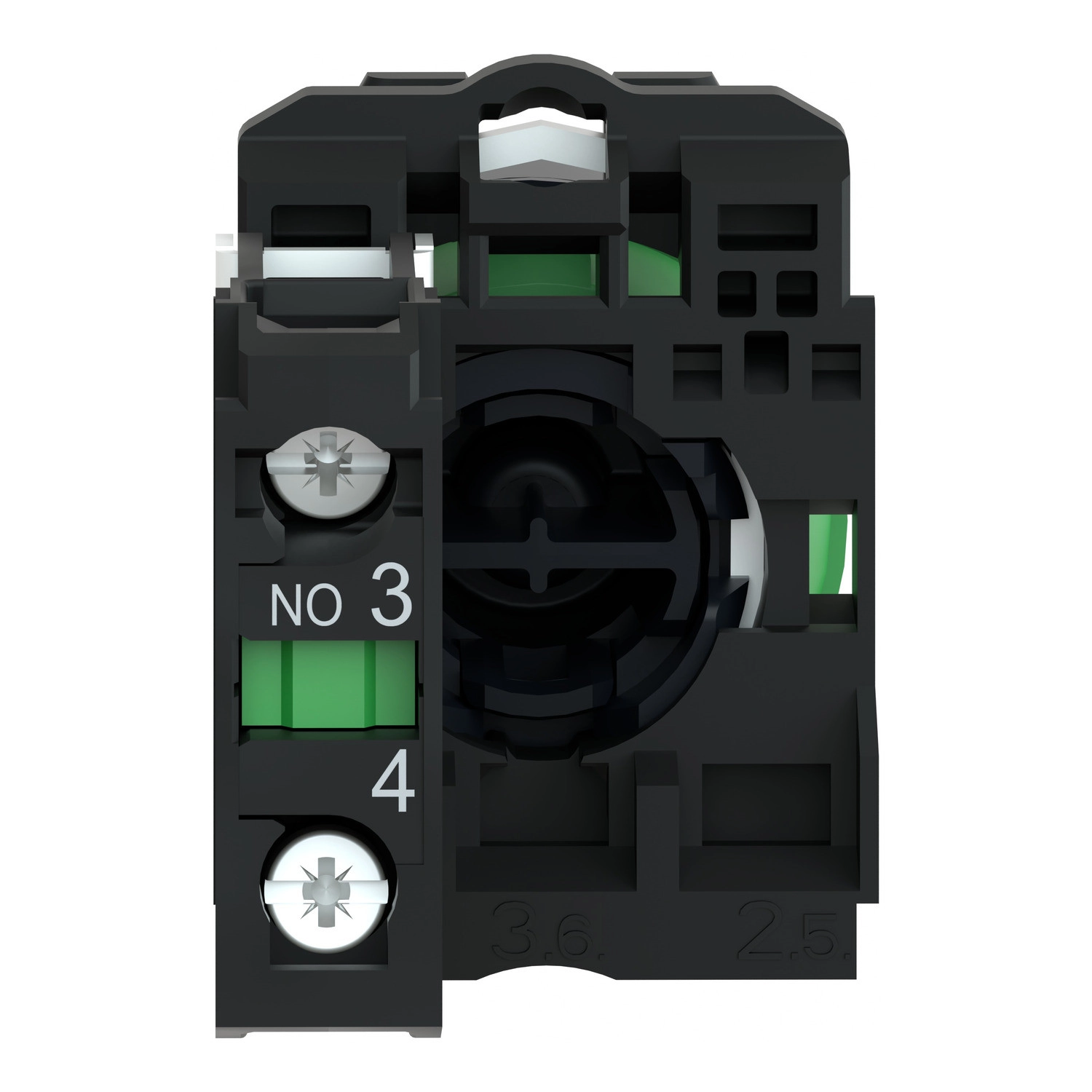

Kapcsok leírása ISO n°1: (13-14)NO
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélküli
Működési út: 2,6 mm (NO elektromos állapotváltás)
Működési út: 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerinti
Elektromos jellemzők
Csavarfej formája: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték, IEC 60947-5-1 szerinti
[Ith] konvencionális szabad levegős termikus áram: 10 A, IEC 60947-5-1 szerinti
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat), IEC 60947-1 szerinti
[Uimp] névleges lökőfeszültség-állóság: 6 kV, IEC 60947-1 szerinti
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerinti
6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerinti
0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerinti
0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerinti
0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerinti
1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerinti
Védettség és környezeti feltételek
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerinti
IP védelmi szint: IP66 az IEC 60529 szerinti
IP67
IP69
IP69K
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK03 az IEC 50102 szerinti
Tanúsítványok és megfelelőségek
Termék tanúsítványok: DNV
CSA
UL listázott
LROS (Lloyd's hajózási nyilvántartás)
BV
Vibrációállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerinti
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerinti
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerinti
