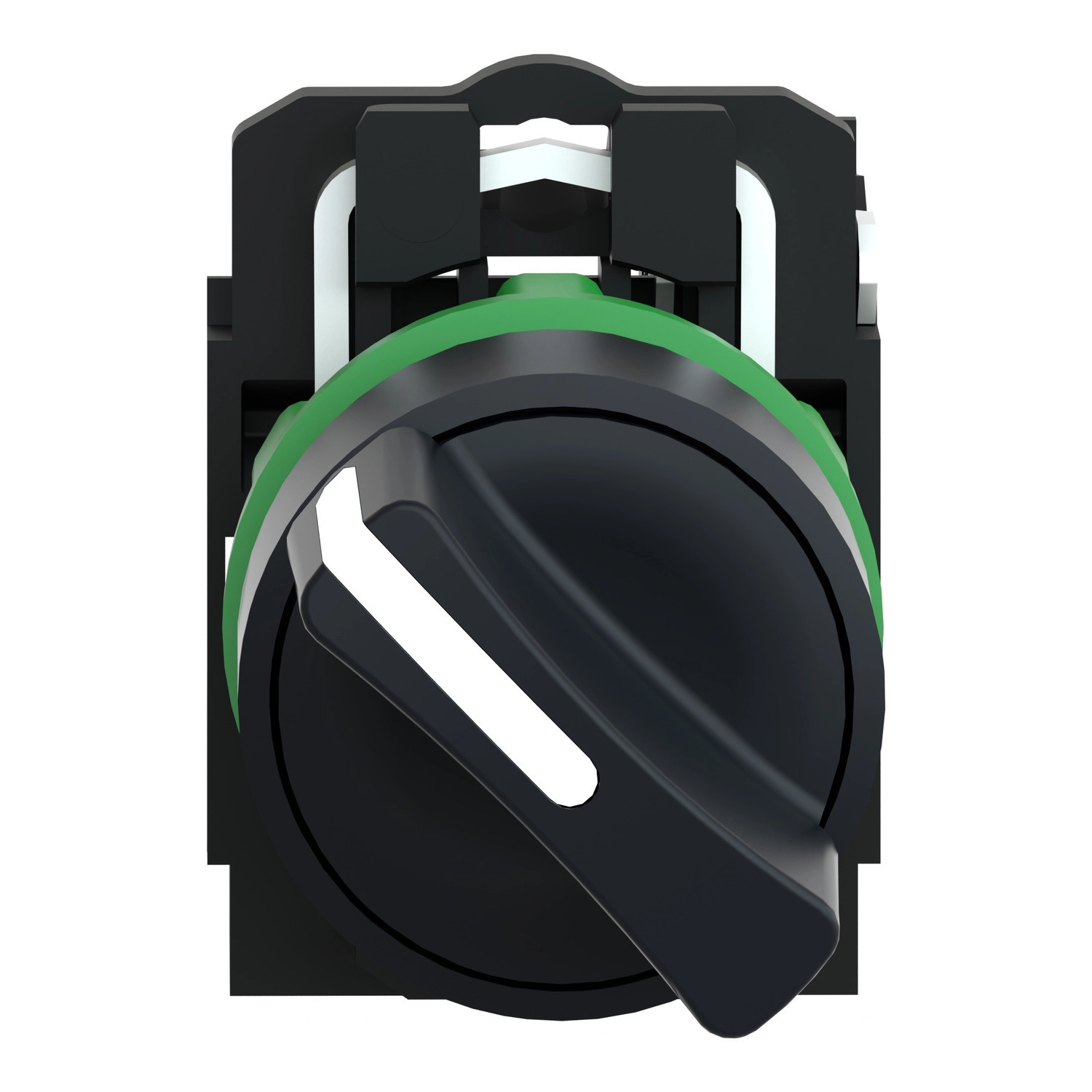

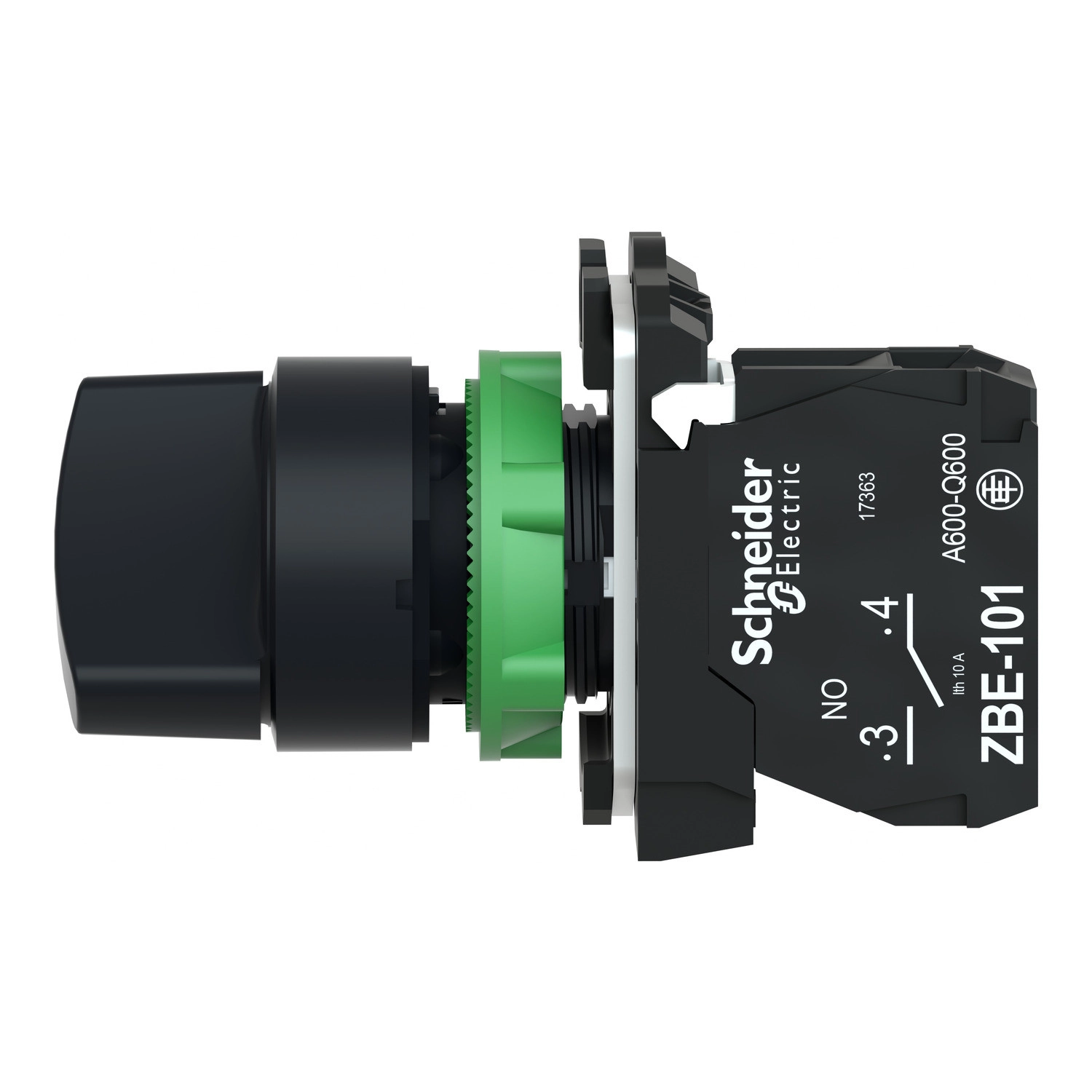

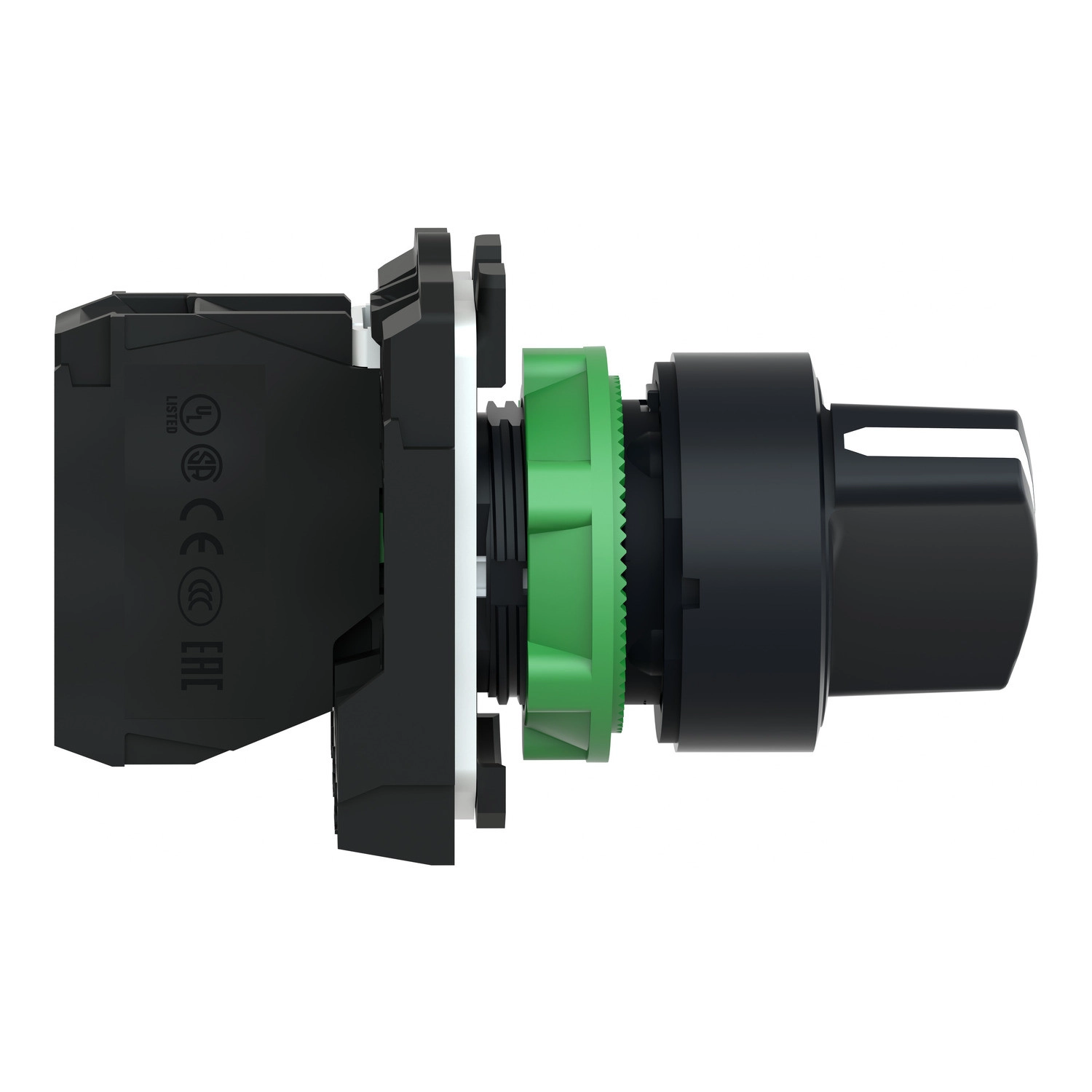

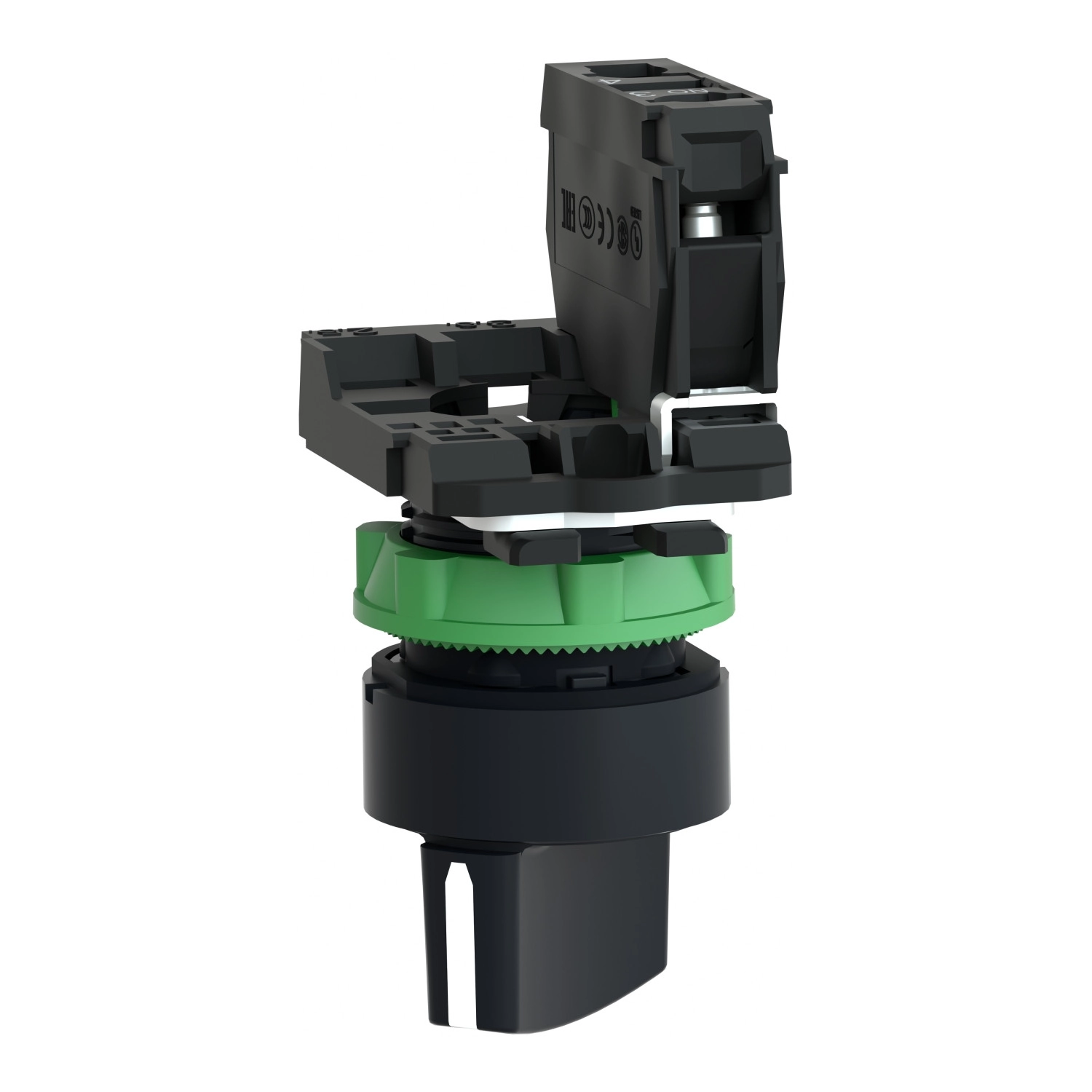

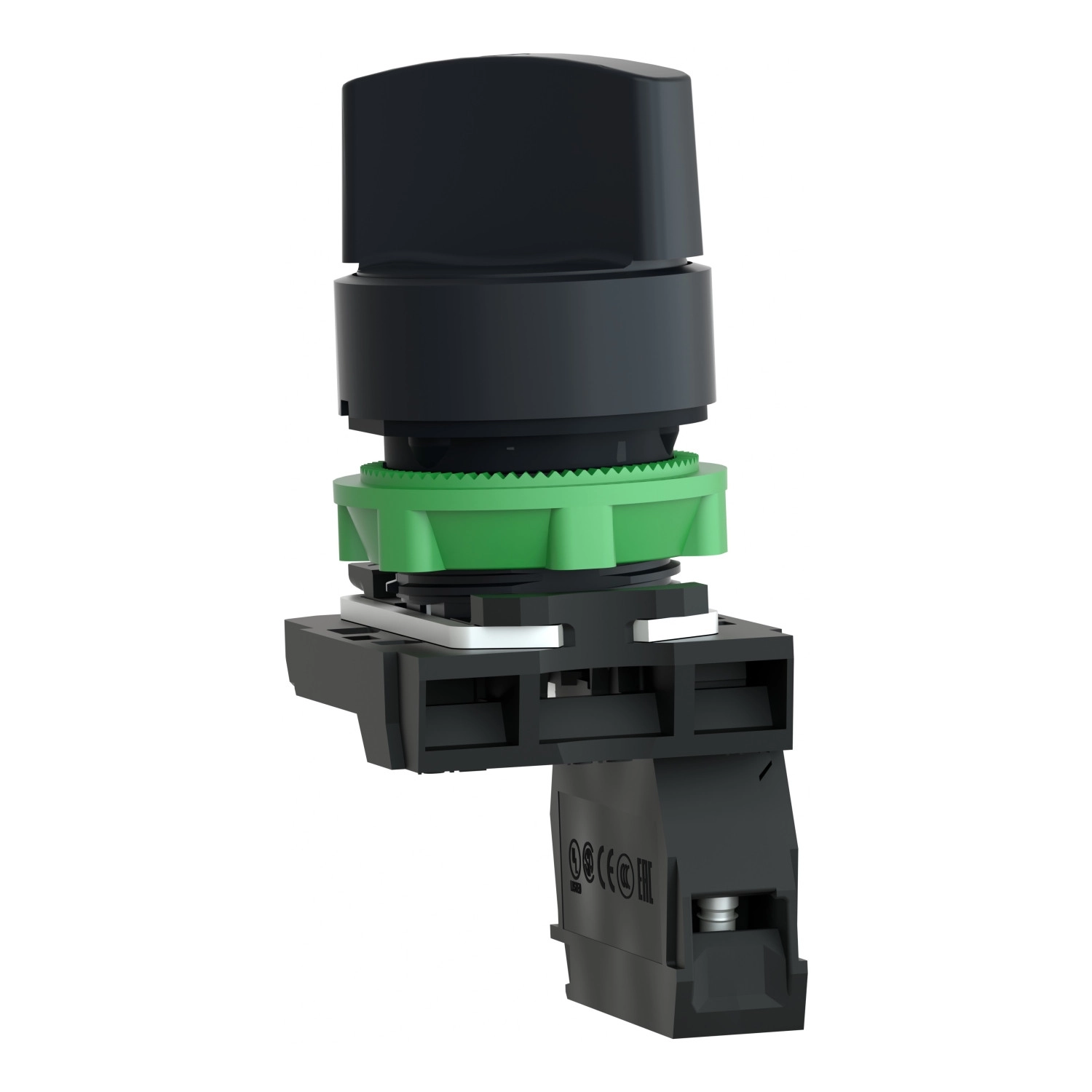

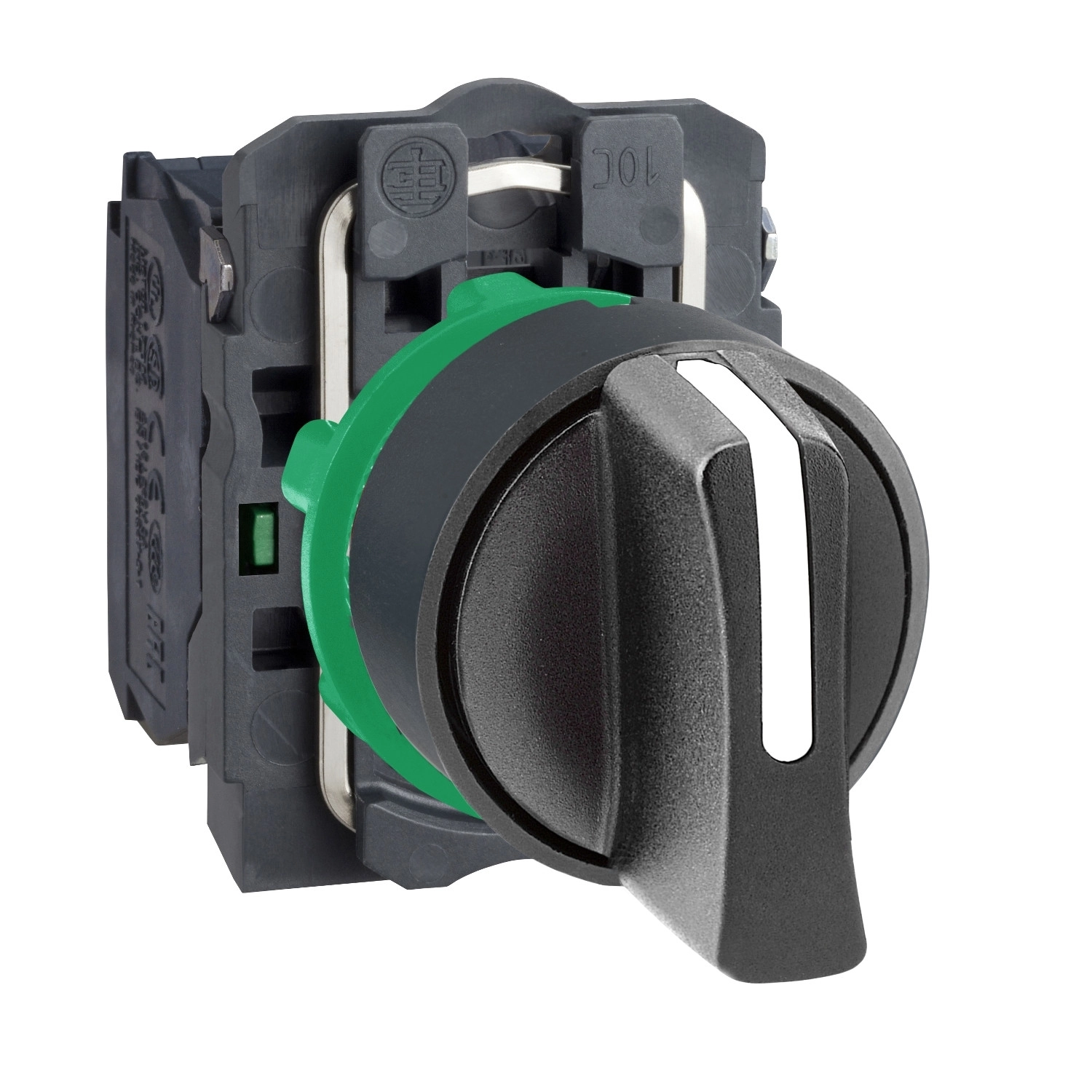

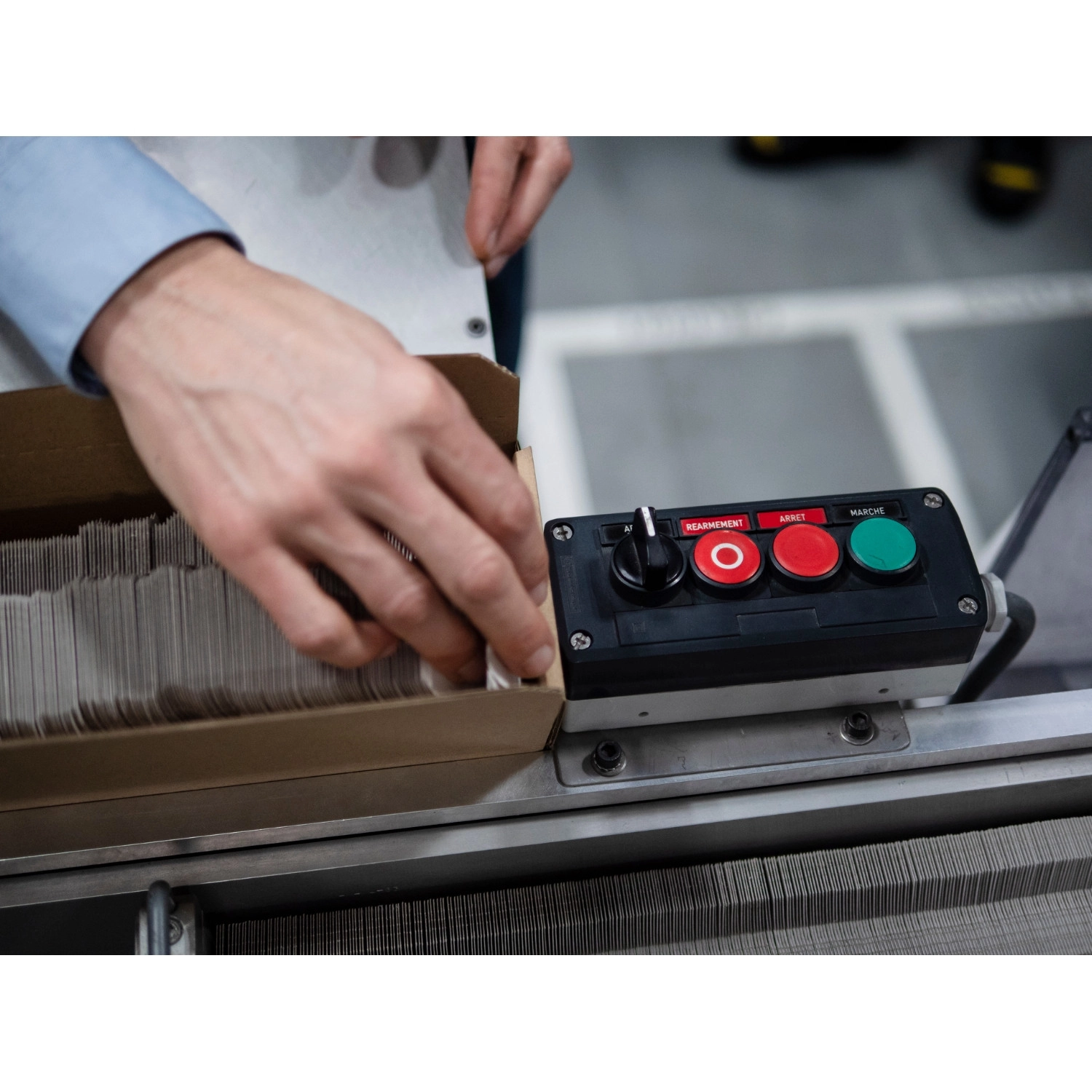

Schneider Electric Harmony XB5 - XB5AD41 - komplett műanyag választókapcsoló, Ø22, 2 állású visszatérő, 1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A komplett műanyag választókapcsoló két pozícióval rendelkezik, jellemzője a jobbról balra rugós visszatérés, ami azt jelenti, hogy a kapcsoló automatikusan visszatér alaphelyzetbe, amikor elengeded. A standard kerek fejkialakítás fekete műanyag fogantyúval könnyen kezelhető akár kesztyűben is. A készülék tartalmaz egy NO (normally open - alaphelyzetben nyitott) érintkezőt, amely a kapcsoló működtetésekor zár. A kapcsolás típusa lassú megszakítás (slow-break), ami bizonyos alkalmazásoknál előnyös lehet.
Az XB5AD41 modell kiváló elektromos paraméterekkel rendelkezik. A hagyományos szabad levegőben mért hőáram (Ith) értéke 10A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges impulzus withstand feszültség (Uimp) 6 kV, ami magas szintű szigetelési tulajdonságokra utal. A termék különböző üzemi áramokkal használható: AC-15 kategóriában 3A 240V-nál, 6A 120V-nál, és 1.2A 600V-nál, míg DC-13 kategóriában 0.1A 600V-nál, 0.27A 250V-nál és 0.55A 125V-nál.
A választókapcsoló mechanikai tartóssága kiemelkedő, akár 1.000.000 működési ciklus. Elektromos tartóssága is figyelemreméltó, az IEC 60947-5-1 C melléklete szerint különböző terhelések mellett is eléri az 1.000.000 ciklust. A kivételes megbízhatóságot jelzi a tiszta környezetben mért Λ < 10exp(-6) érték 5V, 1mA esetén, illetve Λ < 10exp(-8) érték 17V, 5mA esetén.
A termék csatlakoztatása csavaros kapcsokkal történik, maximum 2 x 1,5 mm² keresztmetszetű kábellel érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű kábellel érvéghüvely nélkül. A csavarozás nyomatéka 0,8–1,2 Nm között kell legyen. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos Philips No.1, pozidriv No.1, valamint lapos csavarhúzó Ø 4 mm vagy Ø 5,5 mm mérettel.
Méreteit tekintve a kapcsolóelem magassága 42 mm, szélessége 30 mm, mélysége pedig 70 mm. A beépítéséhez szükséges furatátmérő 22,5 mm. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet biztosít. A készülék védettsége kiemelkedő: IP67, IP69 és IP69K, valamint NEMA 13 és NEMA 4X besorolást kapott, ami azt jelenti, hogy por és víz ellen teljesen védett, még nagynyomású vízsugár ellen is ellenáll (7.000.000 Pa 55°C-on, 0,1 m távolságról). Az IK04 besorolás pedig megfelelő mechanikai védelmet biztosít.
Schneider Electric Harmony XB5 - XB5AD41 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkező típusa és összetétele: 1 NO (alaphelyzetben nyitott)
Érintkező működése: Lassú megszakítás
Csatlakoztatási adatok
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint

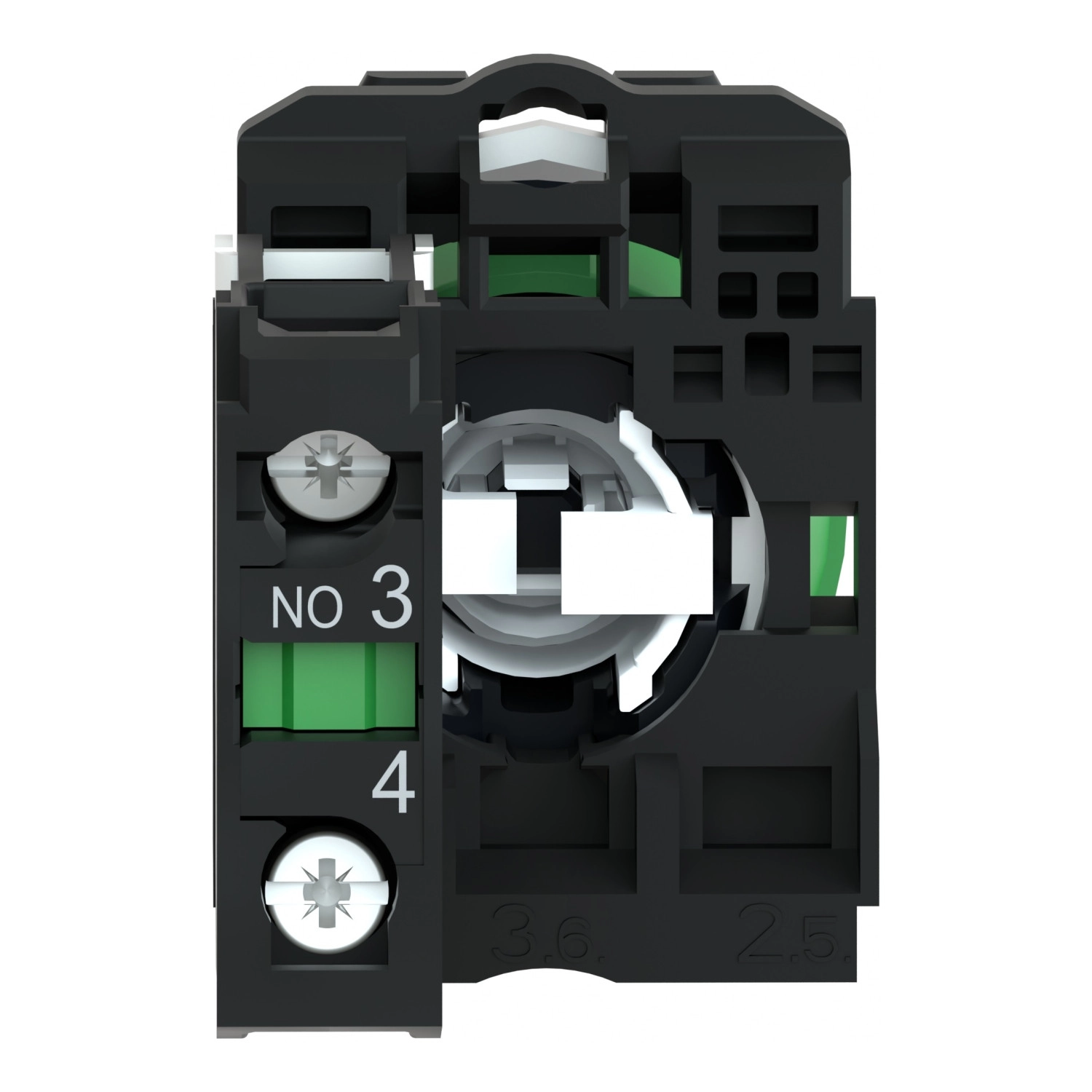

Kapocsleírás ISO n°1: (13-14)NO
Nyomatékérték: 0,14 N.m NO elektromos állapot váltás
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1. sz. csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1. sz. csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Teljesítmény adatok
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus withstand feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Tartóssági jellemzők
Mechanikai tartósság: 1000000 ciklus
Elektromos tartósság: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési ráta <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
