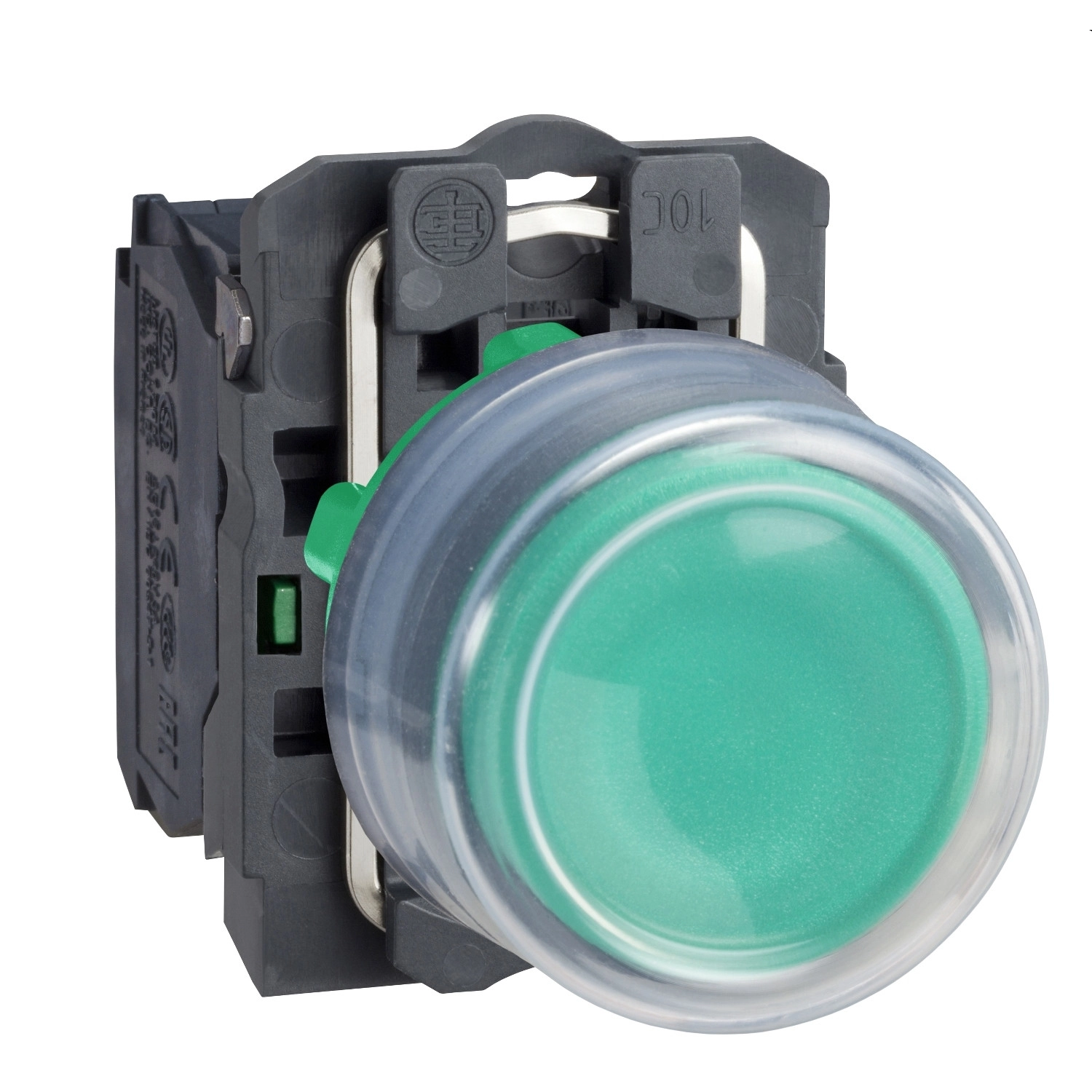

Schneider Electric Harmony XB5 - XB5AP31 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, zöld
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

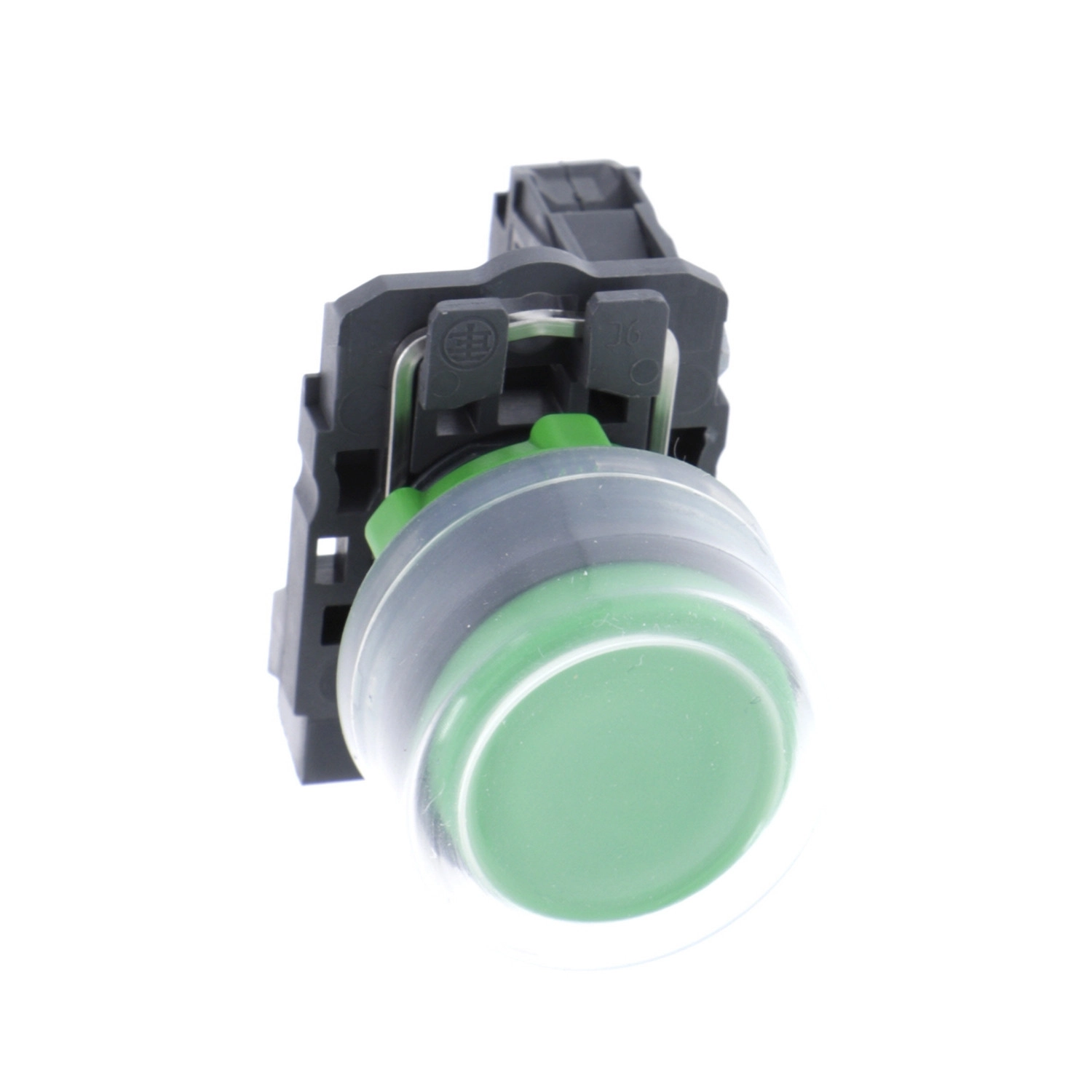

A nyomógomb műanyag házban helyezkedik el, ami sötétszürke színű, és standard fejkialakítással rendelkezik. A rögzítőgyűrű is műanyagból készül, a szerelési átmérő pedig 22,5 mm, ami megfelel az ipari szabványoknak. Az XB5AP31 egy 1NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely lassú bontású működést biztosít. A termék egyik különleges tulajdonsága, hogy átlátszó védősapkával (boot) van ellátva, amely védi a működtető mechanizmust a szennyeződésektől és a nedvességtől, így ideálissá teszi olyan környezetekhez, ahol a tisztaság vagy a védelem fontos szempont.
A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak ≤ 2 x 1,5 mm² keresztmetszetű, kábelcsatlakozóval ellátott vezetékek fogadására az IEC 60947-1 szabványnak megfelelően, illetve 1 x 0,22...2 x 2,5 mm² keresztmetszetű, kábelcsatlakozó nélküli vezetékek esetén. A kapcsok meghúzási nyomatéka 0,8-1,2 Nm, és a csavarfejek kialakítása többféle szerszámmal való használatot tesz lehetővé: Philips 1-es, Pozidriv 1-es, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzó is használható. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami hosszú élettartamot és kiváló vezetőképességet biztosít.
A nyomógomb műszaki paraméterei figyelemre méltóak: 42 mm magasság, 30 mm szélesség és 61 mm mélység jellemzi. A működési út 4,3 mm (teljes út), ebből 2,6 mm az elektromos állapotváltozáshoz szükséges távolság. A működtetéshez 3,8 N erő szükséges. A mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus. Az elektromos élettartam is imponáló, 1 millió ciklus különböző terhelési feltételek mellett, például AC-15 kategóriában 2 A terhelésnél 230 V feszültségen, vagy DC-13 kategóriában 0,2 A terhelésnél 110 V feszültségen, 3600 ciklus/óra alatti működési frekvenciával. Figyelemre méltó a nyomógomb nagymértékű védettsége is: IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak. A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból.
Schneider Electric Harmony XB5 - XB5AP31 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, zöld műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Nyomógomb
Eszköz rövid neve: XB5
Termék kompatibilitás: Nem kompatibilis jelölőtartóval
Működtető fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld, kiálló, jelölés nélküli
Működtető kiegészítő információ: Átlátszó védősapka
Anyagok és mechanikai jellemzők
Előlap anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Érintkezők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Kapcsok leírása ISO n°1: (13-14)NO
Csatlakozás
Csatlakozási mód: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelcsatlakozóval az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelcsatlakozó nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej típusok
Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Egyenes hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Egyenes hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Működési jellemzők
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Elektromos paraméterek
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramú termikus áram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség (Ui): 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-1 szerint
Névleges üzemi áram (Ie): 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
