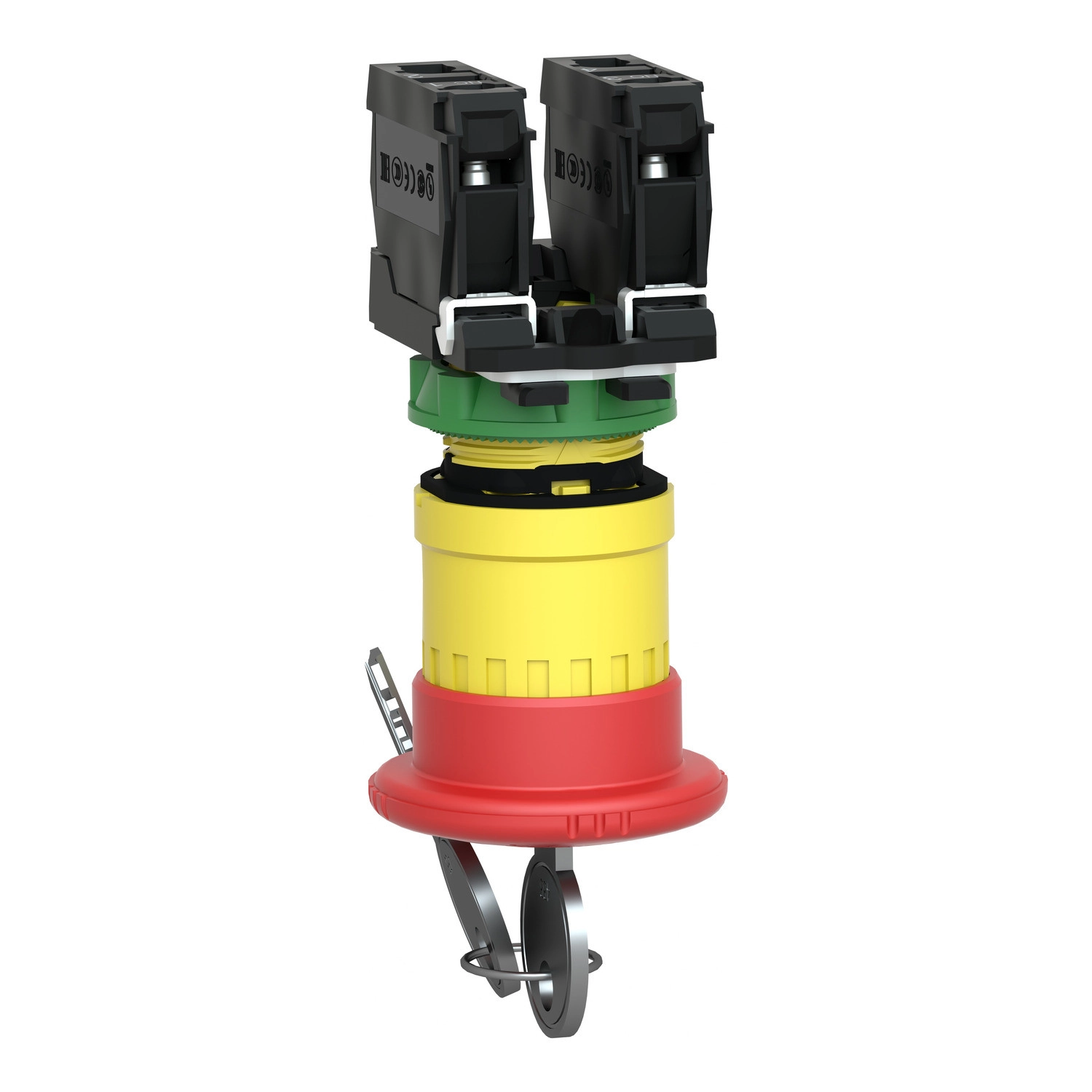

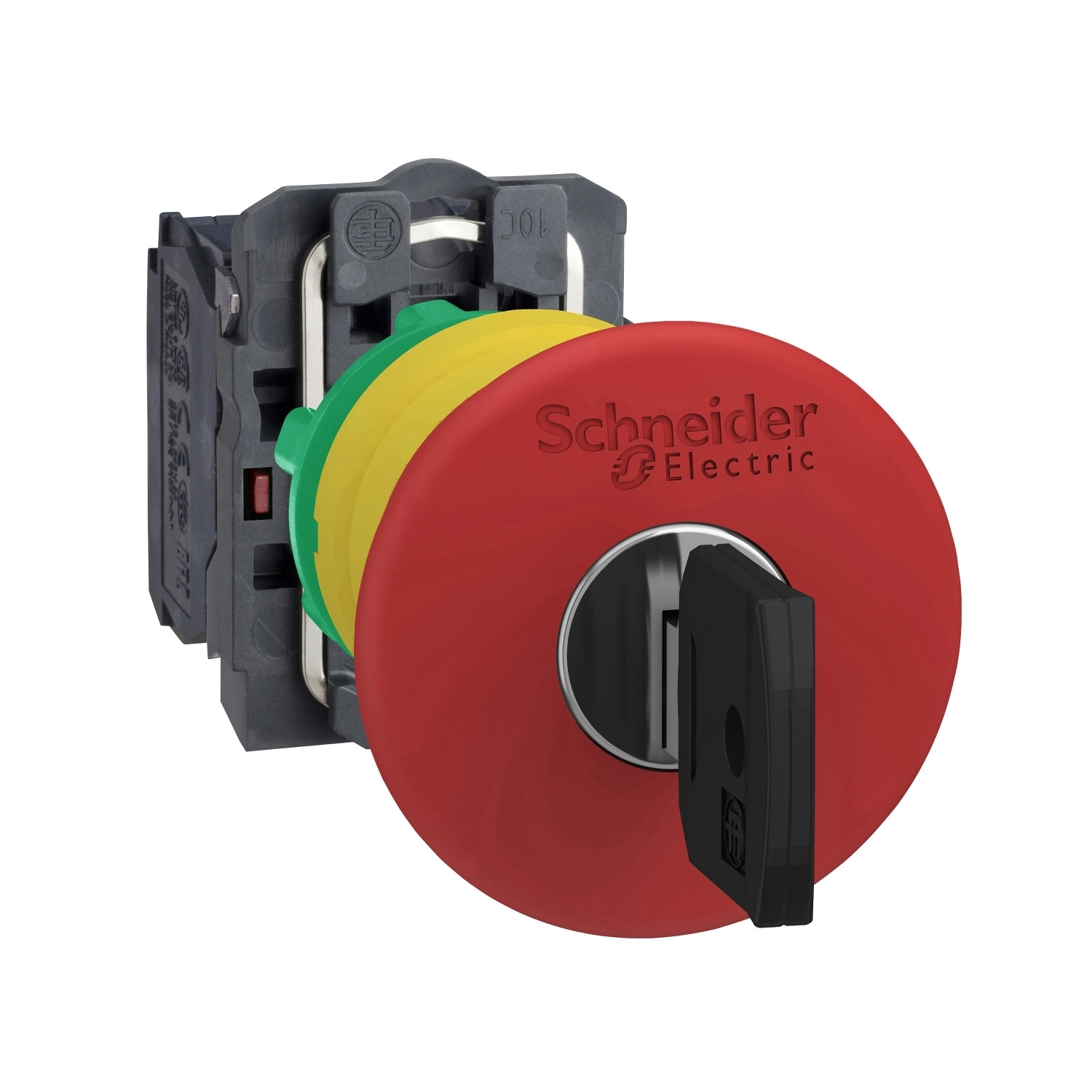

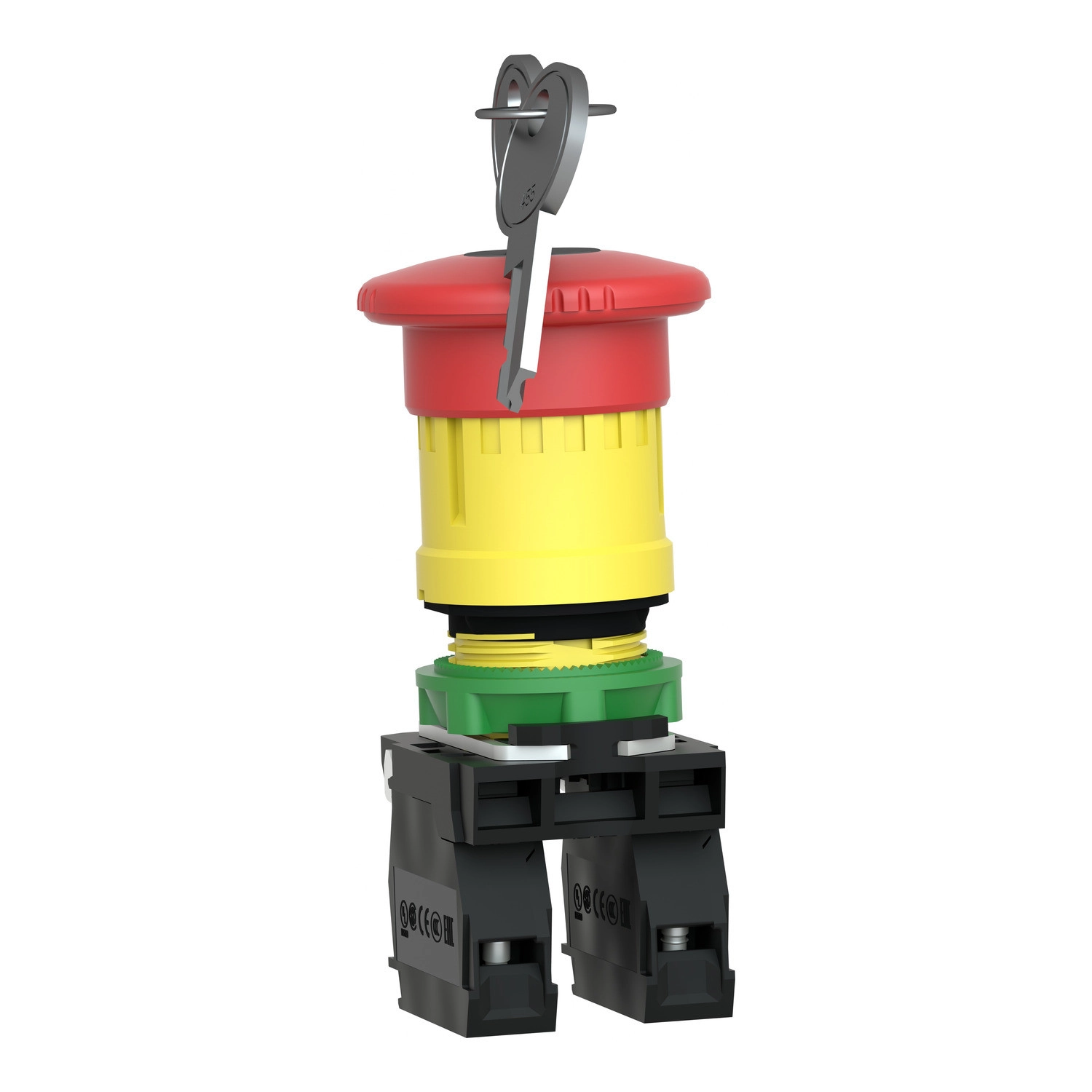

Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

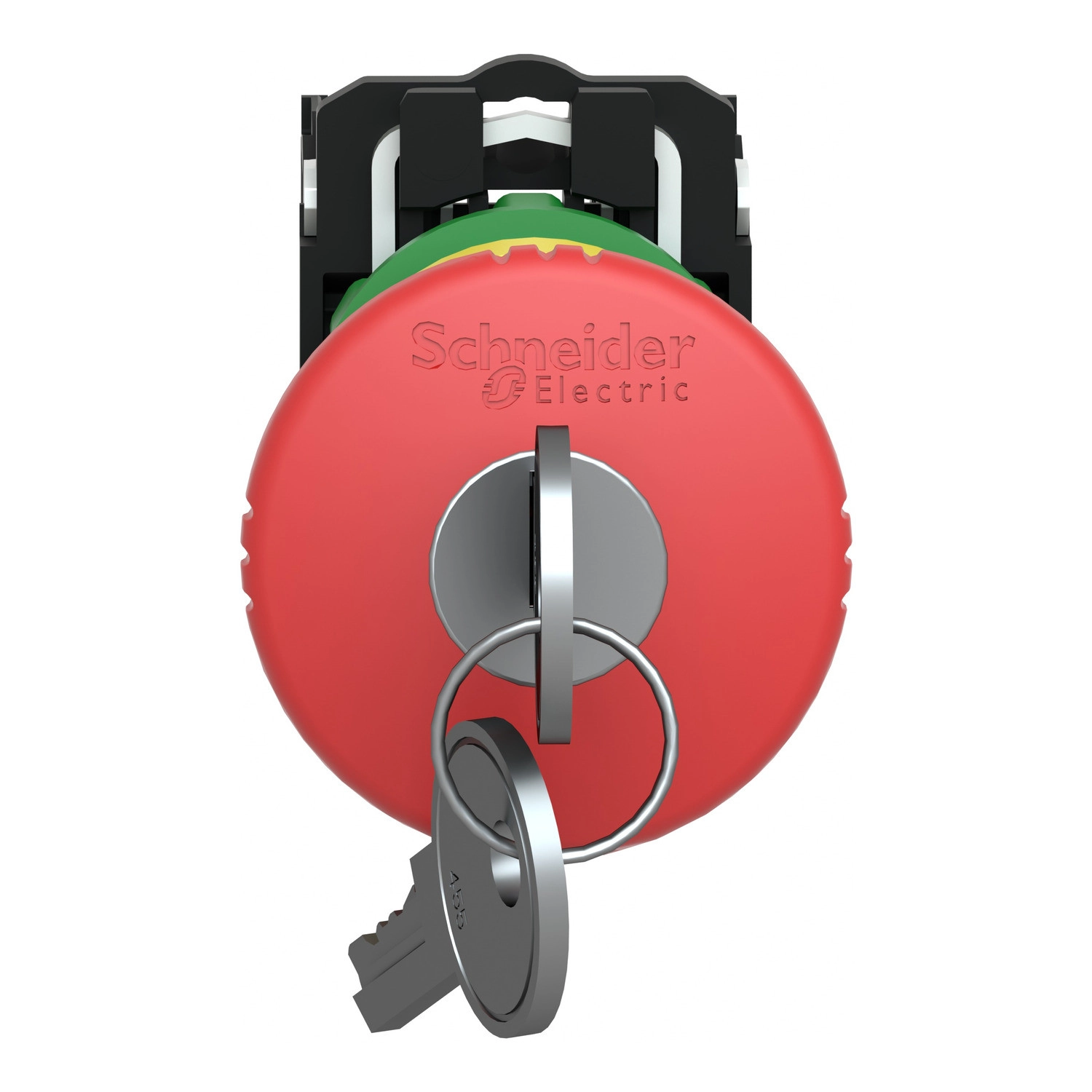

A termék szilárd, megbízható konstrukcióval rendelkezik, amely hosszú élettartamot biztosít még intenzív használat mellett is. A 40 mm átmérőjű piros gombafej és a mechanikus reteszelésű működtetés egyértelműen jelzi az aktivált állapotot, míg a kulcsos kioldás (455-ös kulcs) megakadályozza az illetéktelen visszaállítást. A vészgomb 22 mm-es rögzítési átmérővel könnyen beépíthető a szabványos kivágásokba, a sötétszürke műanyag előlap és a műanyag rögzítőgyűrű pedig esztétikus, ugyanakkor tartós megjelenést biztosít. A beépített 1NC+1NO érintkezőpár rugalmas kapcsolási lehetőségeket tesz lehetővé a vezérlőrendszerekben.
A Harmony XB5AS9445 vészgomb műszaki paraméterei lenyűgözőek: 300 000 ciklusos mechanikai élettartam, 1 millió ciklusos elektromos élettartam különböző terhelési feltételek mellett, IP66/67/69/69K védettség a por és víz behatolása ellen, valamint széles üzemi hőmérséklettartomány (-40°C-tól +70°C-ig). Az eszköz kiválóan ellenáll a vibrációnak (5 g, 2-500 Hz) és a rázkódásnak (30 g 18 ms vagy 50 g 11 ms időtartamig), így a legzordabb ipari környezetben is megbízhatóan működik. A termék megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 60947-5-1, IEC 60204-1 és ISO 13850 előírásait, valamint különböző tanúsító szervezetek (CSA, UL, BV, LROS, DNV) követelményeinek.
Az XB5AS9445 vészgomb csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A termék villamos jellemzői szintén figyelemreméltóak: 600 V szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV lökőfeszültség-állóság, valamint különböző üzemi áramértékek AC-15 és DC-13 kategóriákban (például 3A 240V AC-15 vagy 0,27A 250V DC-13 üzemmódban). A pozitív nyitás funkció (az IEC 60947-5-1 K melléklete szerint) tovább növeli a biztonsági alkalmazások megbízhatóságát. A Harmony XB5AS9445 vészgomb ideális választás minden olyan ipari alkalmazáshoz, ahol a megbízható vészleállítás és a hosszú távú teljesítmény elsődleges fontosságú.
Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vészleállító nyomógomb, Vészleállító kapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: Kioldó működésű mechanikus reteszeléssel
Visszaállítás: Kulcsos kioldó
Működtető profilja: Piros gomba Ø 40 mm, jelölés nélküli

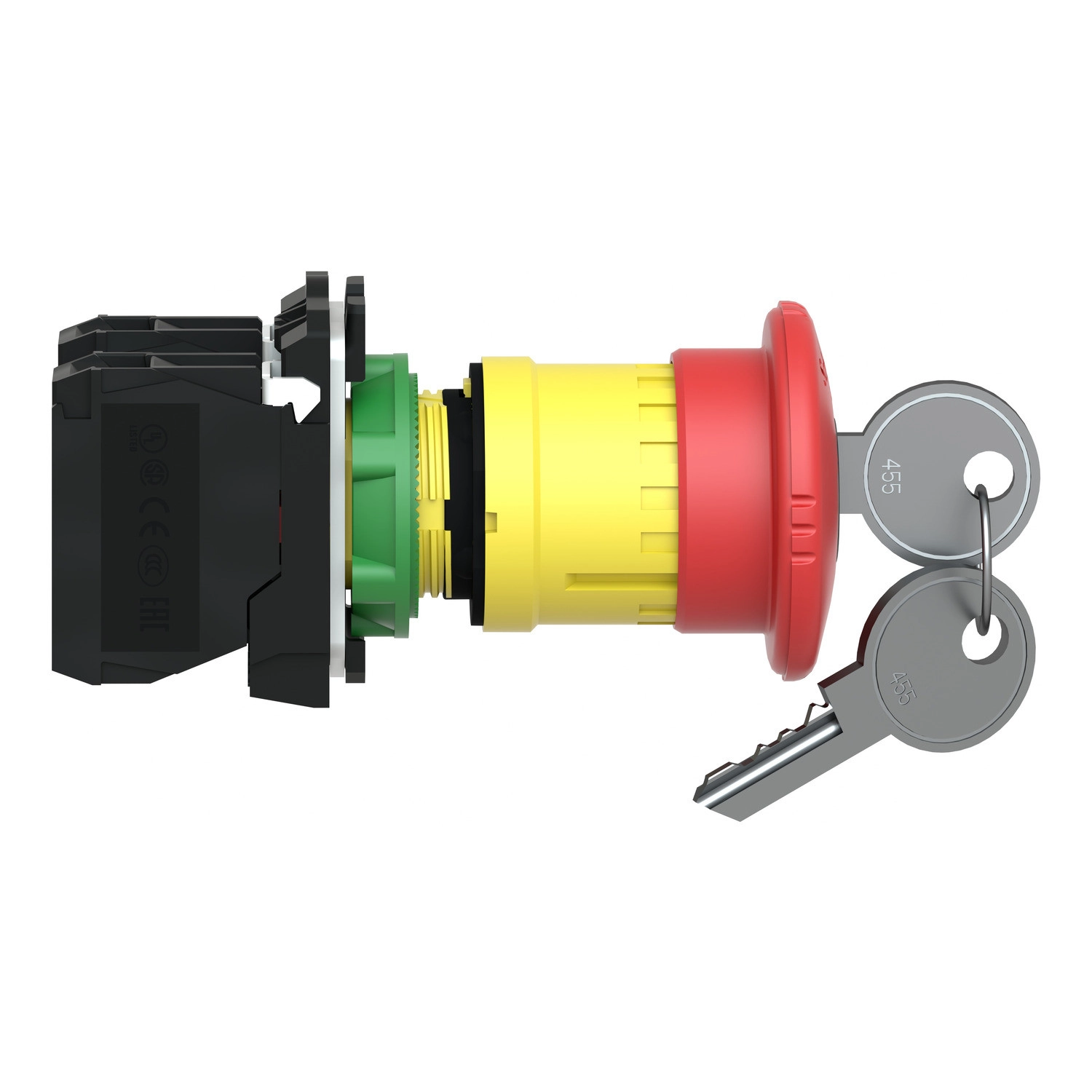

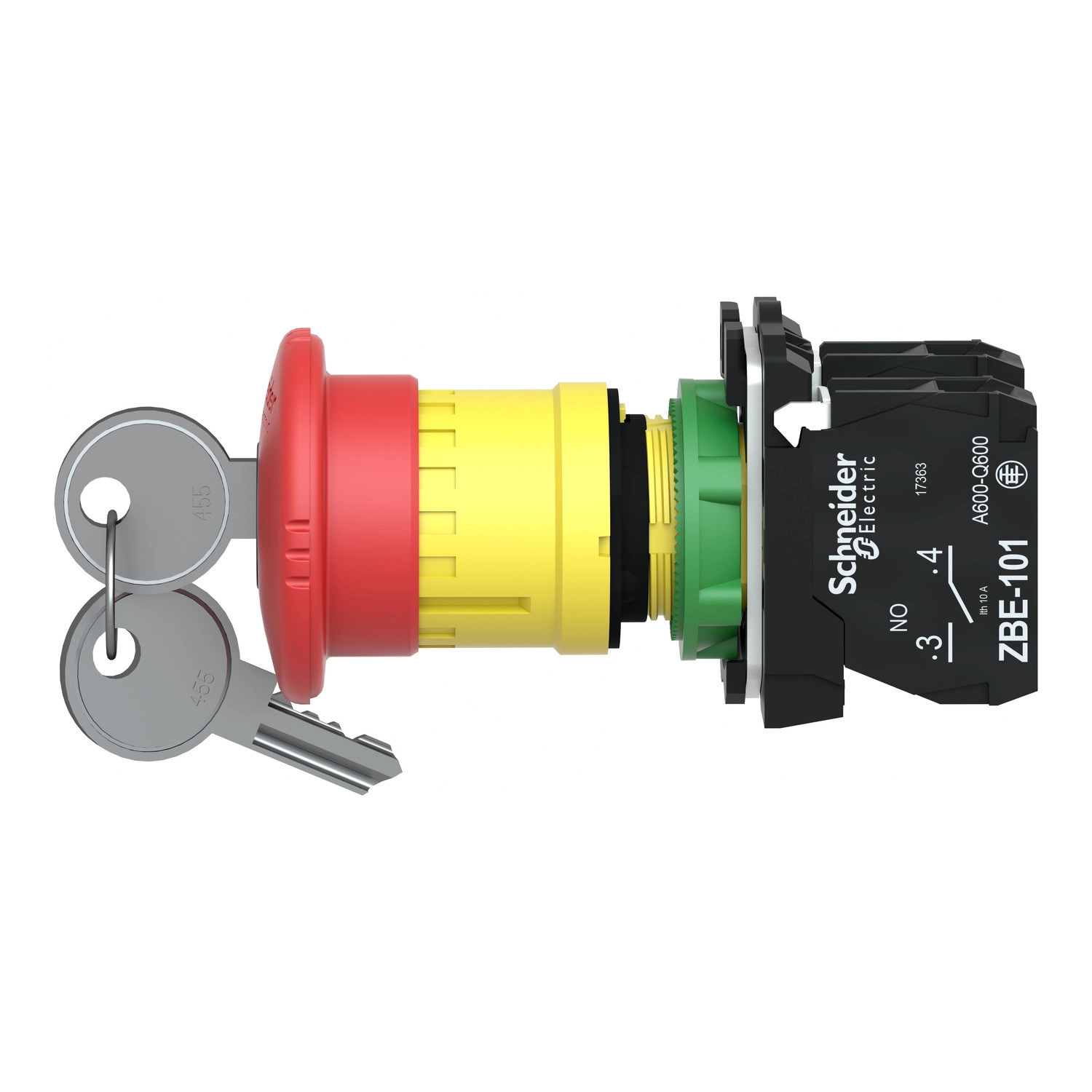

Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Középen
Érintkező típusa és összetétele: 1 NC + 1 NO
Érintkező működése: Lassú bontás
Csatlakozások

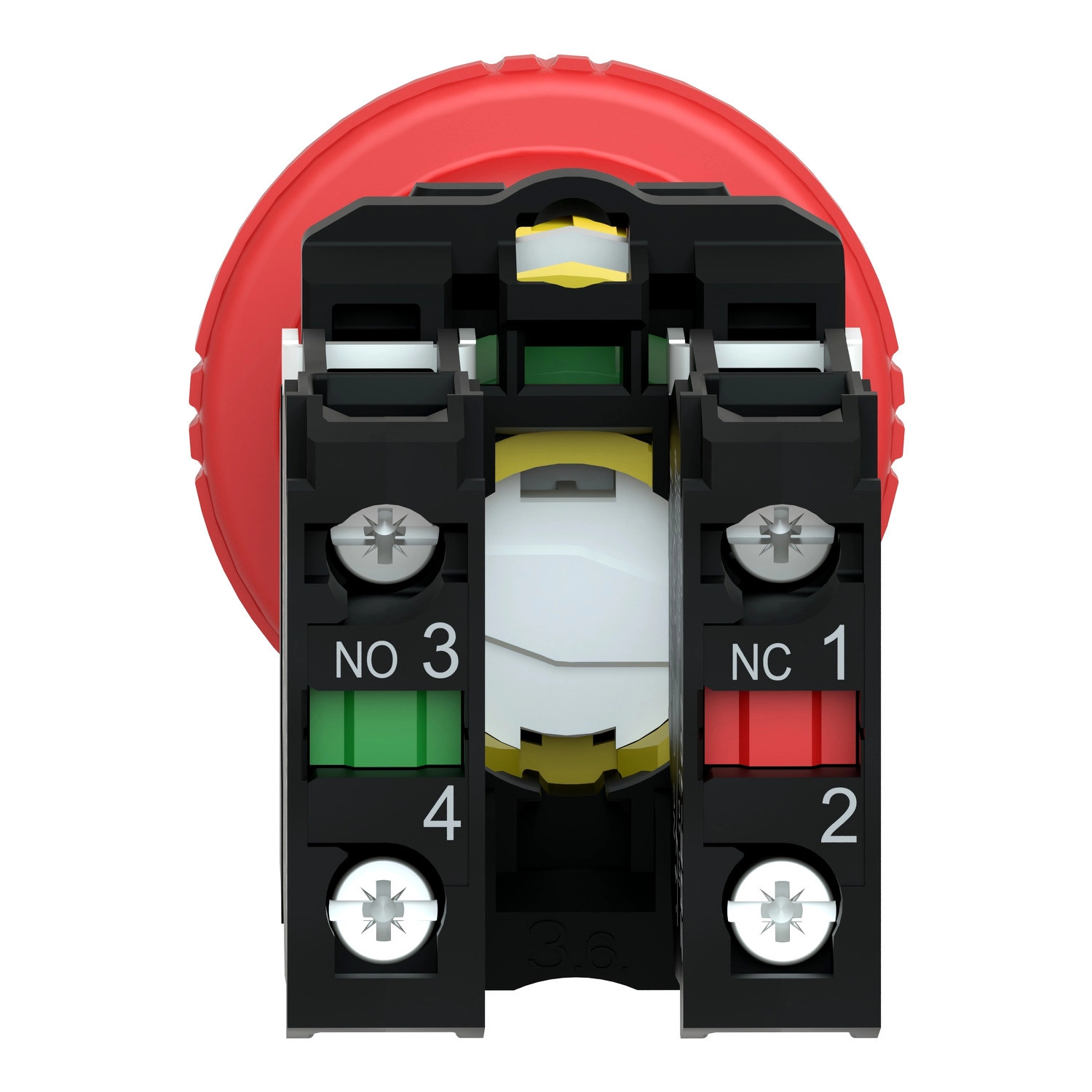

Kapocsjelölés ISO szerint: (11-12)NC, (13-14)NO
Csatlakozók: Csavaros sorkapocs, ≤ 2 x 1,5 mm² érvéghüvellyel, IEC 60947-1 szerinti
Csatlakozók: Csavaros sorkapocs, ≥ 1 x 0,22 mm² érvéghüvely nélkül, IEC 60947-1 szerinti
Kiegészítő adatok
Magasság: 43 mm
Szélesség: 40 mm
Mélység: 100 mm
Működési út: 1,5 mm (NC elektromos állapotváltozás)
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Működési út: 4,3 mm (teljes út)
Működtetési erő: 44 N
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos Philips 1-es méretű csavarhúzóval
Csavarfej formája: Kereszthornyos Pozidriv 1-es méretű csavarhúzóval
Csavarfej formája: Hornyos Ø 4 mm lapos csavarhúzóval
Csavarfej formája: Hornyos Ø 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Villamos jellemzők
Rövidzárlat védelem: 10 A gG típusú biztosíték IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69, IP69K IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi szint: IK03 IEC 50102 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemelés során: -40...70 °C
Túlfeszültségi kategória: II. osztály IEC 60536 szerint
Tanúsítványok
Szabványok: IEC 60204-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60364-5-53, ISO 13850, IEC 60947-5-5, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds hajózási regiszter), BV, UL listázott, DNV
Mechanikai jellemzők
Vibrációállóság: 5 gn (f = 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
