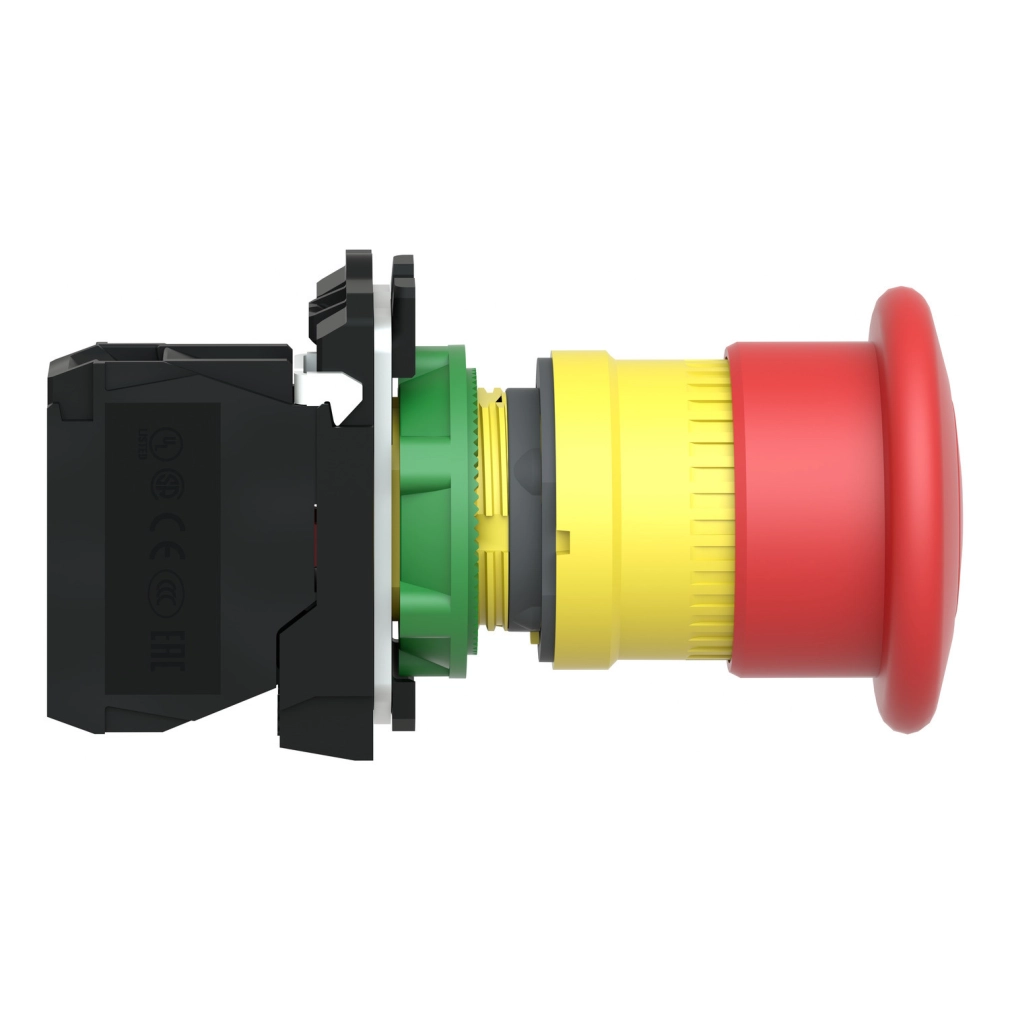

Schneider Electric Harmony XB5 - XB5AT842 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, húzásra kioldó, 1NC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az XB5AT842 típusú vészgomb kiemelkedő műszaki paraméterekkel rendelkezik. A piros, 40 mm átmérőjű gombafejes kialakítás biztosítja a jó láthatóságot és a könnyű használatot még vészhelyzetben is. A mechanikus reteszelésű működtetés és a push-pull (nyomva-húzva) alaphelyzetbe állítás garantálja a biztonságos használatot. Az 1NC érintkező konfiguráció slow-break (lassú bontás) jelleggel működik, ami növeli a kapcsolási megbízhatóságot. A készülék magas védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K fokozatokkal, így extrém környezeti feltételek mellett is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolás további védelmet biztosít különböző ipari környezetekben.
A csavarzáras csatlakozókkal ellátott XB5AT842 vészgomb telepítése és bekötése egyszerű. Csatlakoztatható maximum 2 x 1,5 mm² keresztmetszetű vezetékkel érvéghüvellyel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékkel érvéghüvely nélkül. A termék kiemelkedő elektromos paraméterei között szerepel a 600V névleges szigetelési feszültség, 6 kV impulzus-állóság, valamint az AC-15 és DC-13 kategóriákban különböző terhelhetőség. Az XB5AT842 áramköri védelemmel ellátható 10A-es gG típusú biztosítóval. Mechanikai élettartama 300.000 ciklus, míg elektromos élettartama különböző terhelési feltételek mellett akár 1.000.000 kapcsolási ciklus is lehet. A gomb működtetési úthossza 1,5 mm (NC kapcsoló állapotváltásig) és teljes útja 4,3 mm. A Schneider Electric a terméket 0,8–1,2 Nm meghúzási nyomatékkal javasolja felszerelni.
Harmony XB5AT842 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Eszköz típusa: Vészleállító nyomógomb / Vészleállító kapcsoló
Eszköz rövidített neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Trigger akció és mechanikus reteszelés
Alaphelyzetbe állítás: Push-pull (húzva)
Működtető profil: Piros gombafej Ø 40 mm, jelöletlen

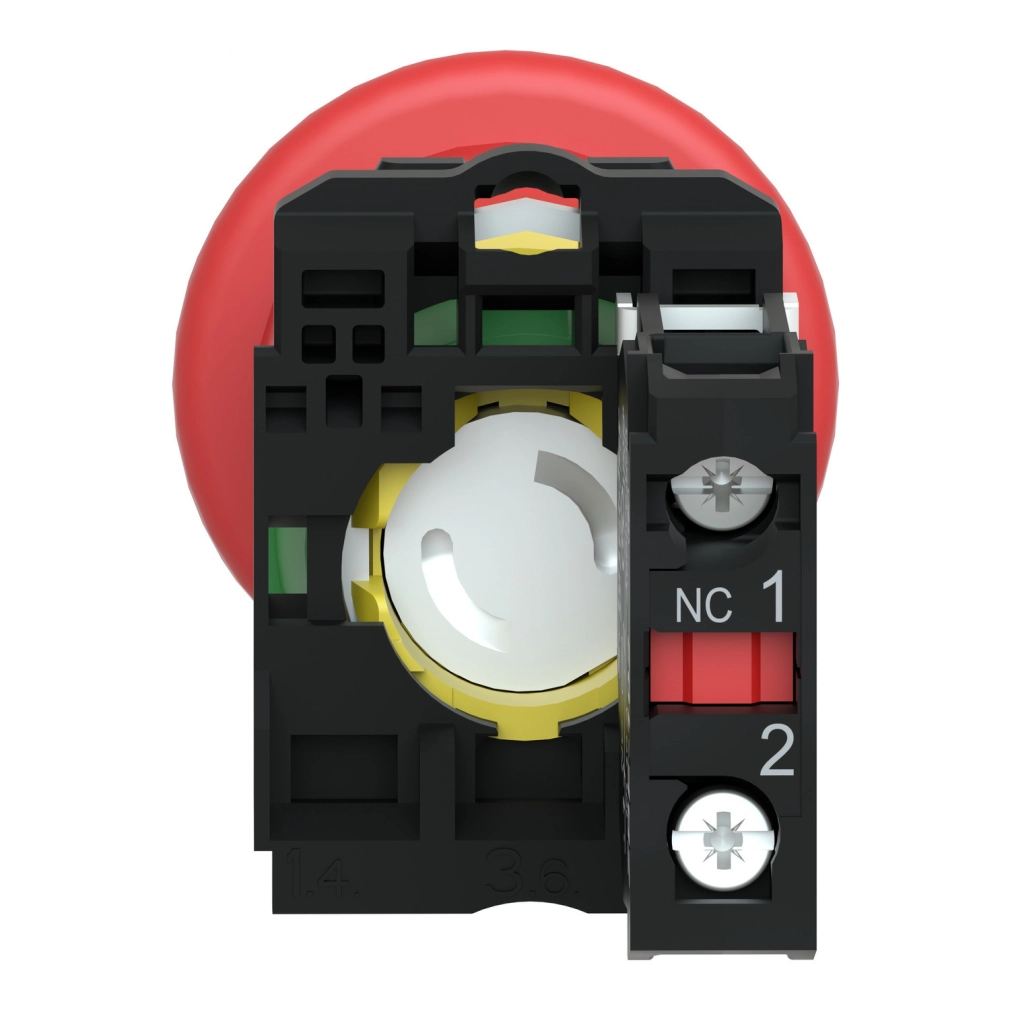

Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Slow-break (lassú bontás)
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapot változás), 4,3 mm (teljes út)
Fizikai jellemzők
Magasság: 43 mm
Szélesség: 40 mm
Mélység: 82 mm
Kapocspont leírás ISO n°1: (11-12)NC
Csavarfej alakja: Kereszthornyos (kompatibilis Philips No 1 csavarhúzóval), Kereszthornyos (kompatibilis pozidriv No 1 csavarhúzóval), Hornyos (kompatibilis 4 mm lapos csavarhúzóval), Hornyos (kompatibilis 5,5 mm lapos csavarhúzóval)
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőben terjedő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti hőmérsékleti tartomány: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
